10.2.6. Верхний рычаг подвески

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. . Поднимите передок автомобиля, снимите колесо, панель защиты крыла и грязеотражатель.
2. Снимите амортизатор.

10.2.6. Верхний рычаг подвески

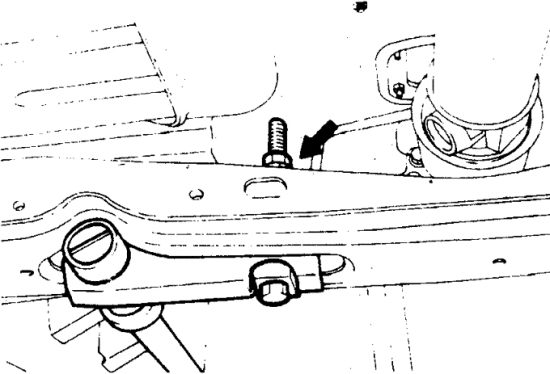

3. Вывесите нижний рычаг домкратом и разгрузите торсион, отвернув регулировочную гайку болта рычага торсиона.
4. Отсоедините шланг тормоза, освободите шланг из кронштейна на верхнем рычаге.
5. Снимите кронштейн буфера и кронштейн шланга тормоза.
6. Расшплинтуйте гайку и выпрессуйте верхнюю шаровую опору съемником МВ990809-01 или эквивалентным.
7. Выпрессуйте палец рулевой тяги.
8. Отверните гайки и болты оси рычага, снимите регулировочные шайбы и снимите рычаг.
9. Установка выполняется в обратном порядке с учетом следующего.
10. Установите регулировочные шайбы в прежнем порядке, затяните гайки оси рычага сначала с моментом 54 Н.м., после опускания автомобиля – с моментом 100–120 Н.м.
11. Гайку рулевой тяги затяните с моментом 60–90 Н.м., болты буфера огарничителя – с моментом 9–14 Н.м.
12. Отрегулируйте торсион (см. подраздел 10.2.1), прокачайте тормоза.
