13.12.4. Вспомогательные конденсатор и вентилятор

ОБЩИЕ СВЕДЕНИЯ

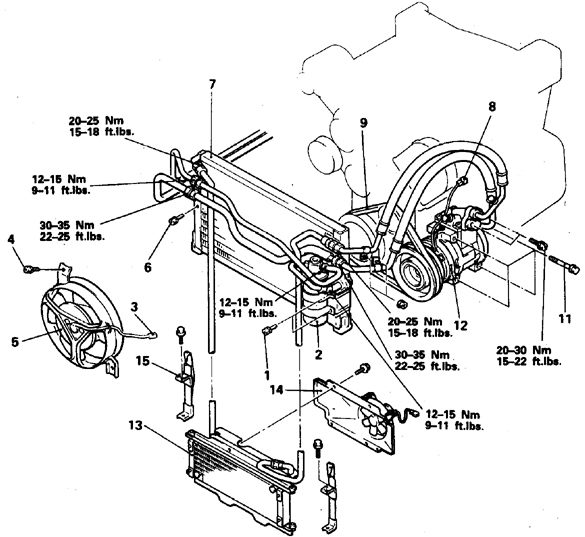

2-ступенчатый кондиционер и вспомогательные конденсатор и вентилятор а/м 1983-91 гг.

13.12.4. Вспомогательные конденсатор и вентилятор

1. Болт

2. Ресивер/ влагоотделитель

3. Разъем

4. Болт вентилятора

5. Вентилятор

6. Болт

7. Конденсатор

8. Разъем

9. Ремень

10. Болт

11. Болт

12. Компрессор

13. Конденсатор

14. Вентилятор

15. Кронштейн

Снятие и установка

См. подраздел 13.12.2.

Вспомогательные конденсатор и вентилятор снимаются в сборе. Вентилятор крепится к конденсатору 4 болтами.
