10.6.1. Снятие и установка электродвигателя очистителя ветрового стекла

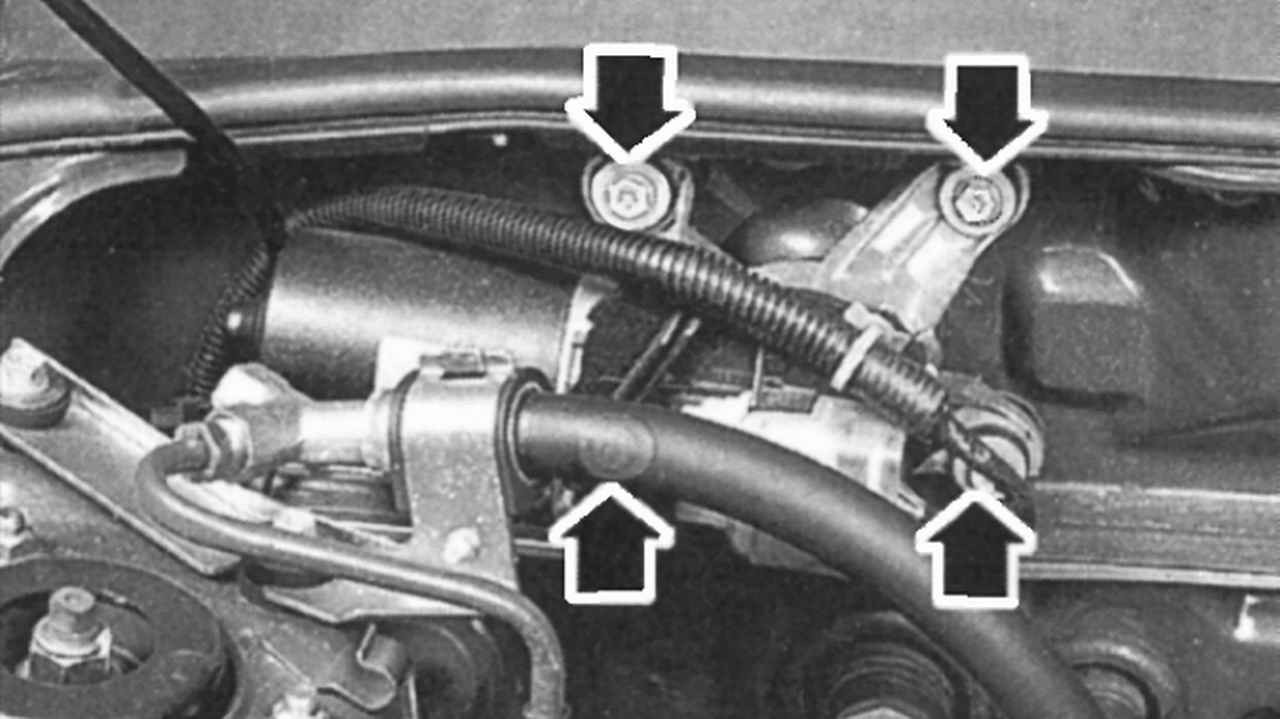

Рис. 8.14. Болты крепления электродвигателя очистителя ветрового стекла

Снимите минусовой провод с аккумуляторной батареи. Отсоедините колодку проводов от электродвигателя и выверните болты его крепления (рис. 8.14). Отсоедините электродвигатель от тяг, руководствуясь рис. 8.15, и выньте его.

Рис. 8.15. Детали механизма стеклоочистителя: А — ветрового стекла; Б — заднего стекла; 1 — моторедуктор; 2 — тяга привода; 3 — приводной механизм; 4 — рычаг; 5 — щетка со щеткодержателем; 6 — дефлектор

Установку производите в порядке, обратном снятию.
