11.2.12. Снятие и установка двери задка (кузов типа хэтчбек)

Рис. 9.30. Детали двери задка: 1 — дверь задка; 2 — петли; 3 — газонаполненный упор; 4 — уплотнитель проема двери задка; 5 — буфер; 6 — кронштейн фонаря освещения номерного знака; 7 — стекло; 8 — уплотнитель стекла; 9 — замок; 10 — тяга привода замка; 11 — ручка привода замка

Детали двери задка показаны на рис. 9.30.

Отсоедините провод от минусовой клеммы аккумуляторной батареи. Снимите обивку двери задка.

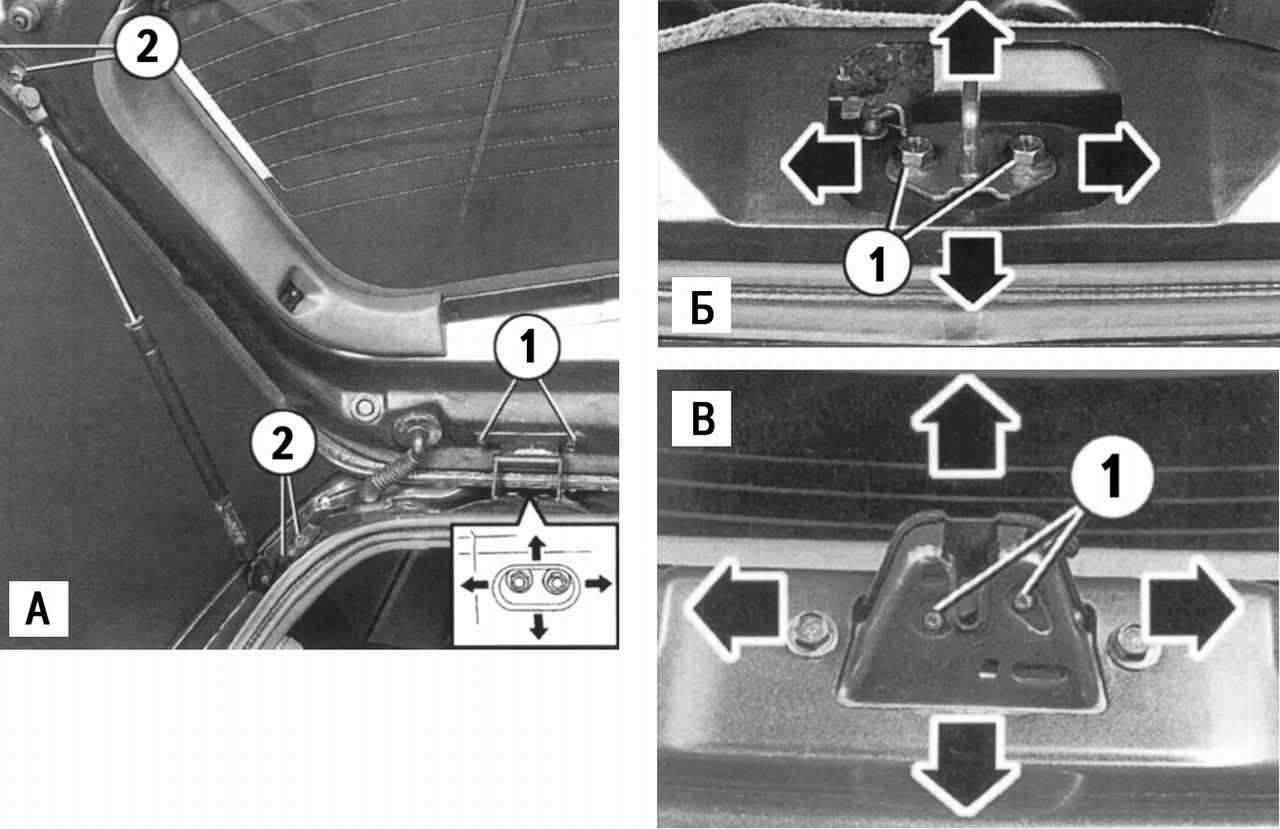

Рис. 9.31. Снятие и регулировка двери задка: А — крепление двери задка; Б — крепление фиксатора замка; В — регулировка замка; 1 — болты крепления двери задка; 2 — болты крепления газонаполненного упора двери задка; 3 — болты крепления и регулировка фиксатора замка; 4 — болты крепления и регулировка замка

Отсоедините от стекла провода обогревателя и отсоедините его штекерный разъем. Отсоедините и снимите электрические провода обогревателя заднего стекла. Придерживая дверь, выверните болты крепления газонаполненного упора (рис. 9.31). Выверните болты крепления петель к двери задка и снимите дверь задка.

Установку двери задка производите в порядке, обратном снятию. При этом обратите внимание на равномерность зазора между дверью и задними крыльями. При необходимости произведите регулировку положения фиксатора и замка двери.
