11.2.13. Снятие и установка крышки багажника (кузов типа седан)

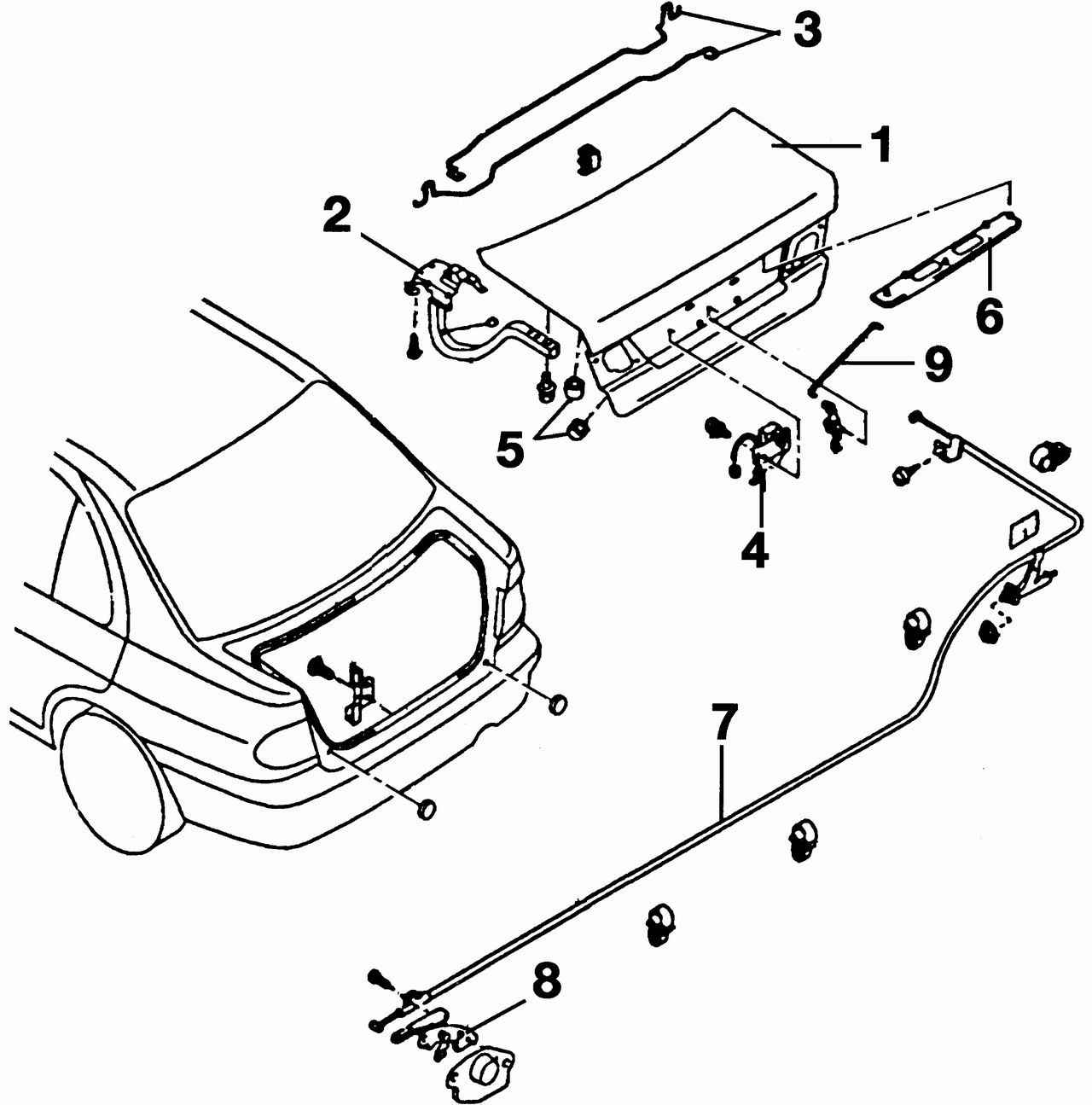

Рис. 9.32. Детали крышки багажника: 1 — крышка багажника; 2 — петля; 3 — торсион; 4 — замок крышки багажника; 5 — буфер; 6 — кронштейн фонаря освещения номерного знака; 7 — трос привода замка крышки багажника; 8 — рукоятка привода замка крышки багажника; 9 — тяга

Детали крышки багажника приведены на рис. 9.32.

Рис. 9.33. Снятие и регулировка крышки багажника: А — крепление крышки багажника; Б — крепление фиксатора замка; В — регулировка замка и троса привода замка; 1 — болты крепления и регулировки крышки багажника; 2 — винты крепления и регулировки фиксатора замка; 3 — винты крепления и регулировки замка; 4 — винт регулировки троса привода замка

Выверните два болта верхнего крепления петель к крышке багажника. Поддерживая крышку, выверните два болта нижнего крепления петель к крышке багажника. Снимите крышку багажника. Установку крышки багажника производите в порядке, обратном снятию. При этом обратите внимание на равномерность зазора между крышкой багажника и задними крыльями. При необходимости произведите регулировку (рис. 9.33).Проверьте и отрегулируйте положение фиксатора замка крышки багажника так, чтобы отсутствовал зазор в перемещении троса привода замка.
