9.6.5. Замена ротора датчика заднего колеса

Поднимите заднюю часть автомобиля. Снимите колесо с нужной стороны. Снимите ступицу заднего колеса (см. выше). Зажмите ступицу в тиски и с помощью съемника, как при снятии ротора переднего колеса, снимите ротор со ступицы.

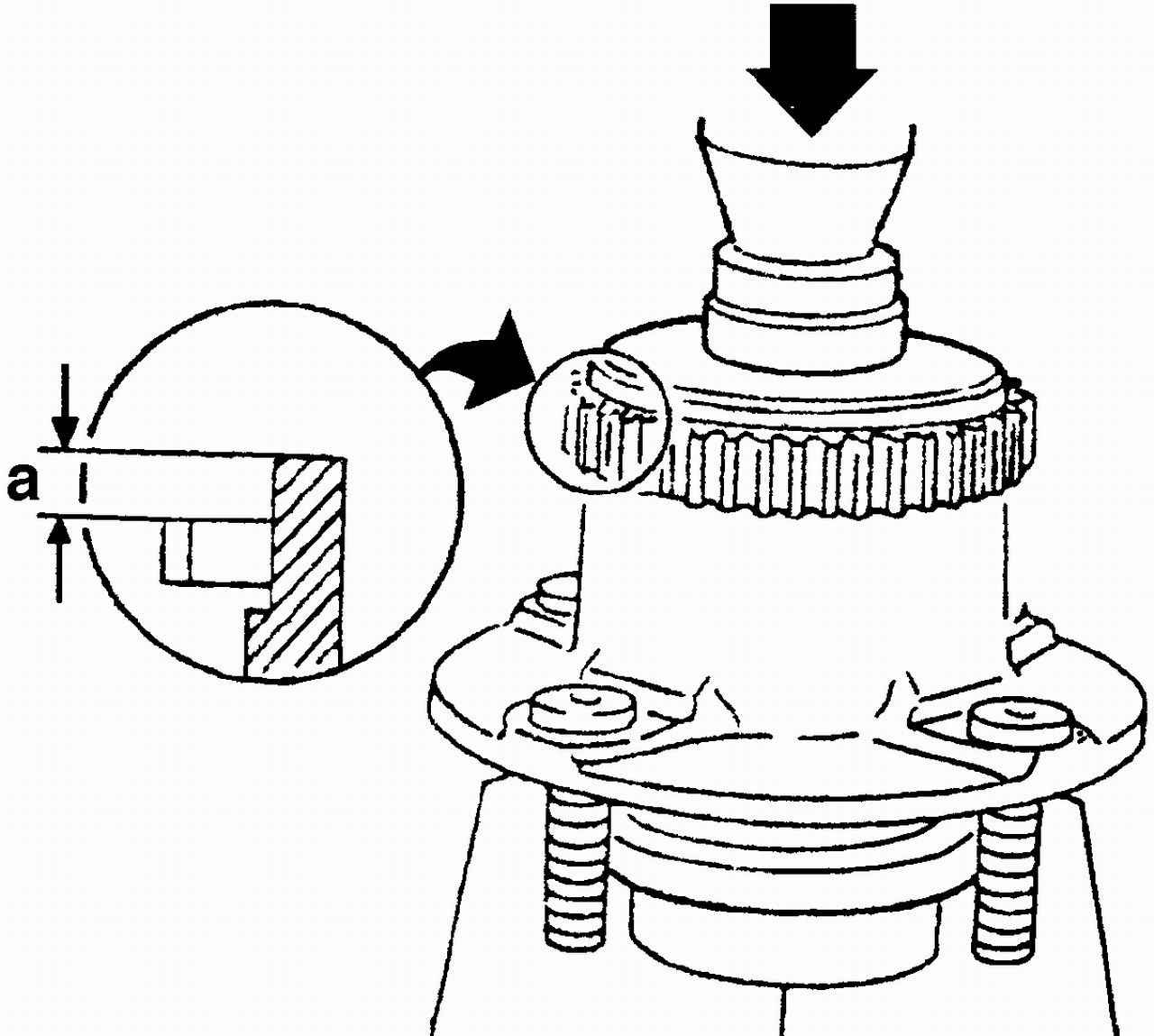

Рис. 7.21. Установка ротора датчика скорости вращения заднего колеса: а = 4,5—5,5 мм

Тщательно очистите посадочное место ротора датчика на ступице. Напрессуйте новый ротор при помощи пресса, оправки и соответствующей оснастки. При этом следите за тем, чтобы ротор был заглублен на 4,5—5,5 мм по отношению к торцу ступицы (рис. 7.21).

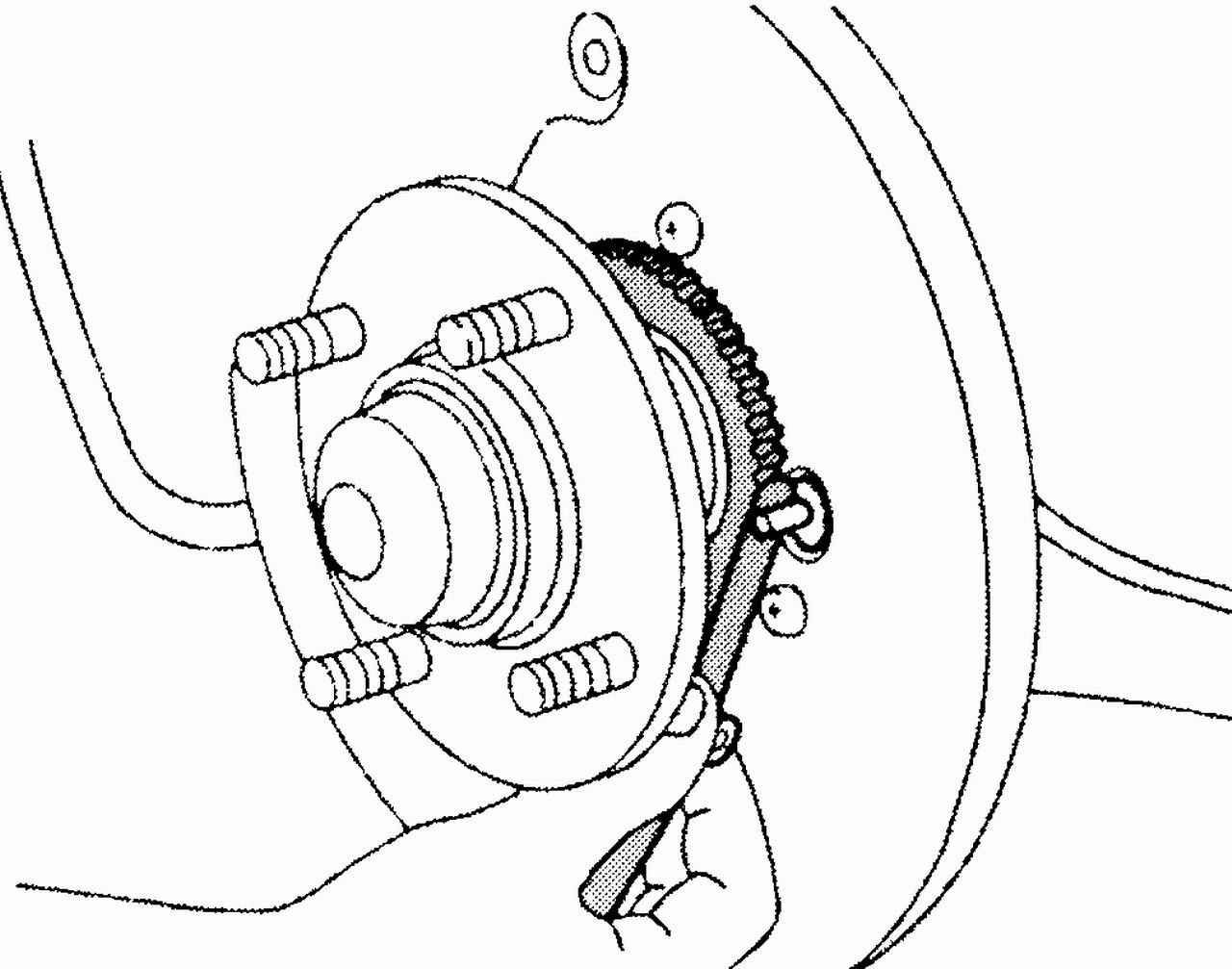

Рис. 7.22. Проверка зазора датчика скорости вращения заднего колеса

Зазор между ротором и датчиком (рис. 7.22) не регулируется, только проверяется. Величина зазора должна составлять 0,1—

1,1 мм.

Выполните оставшиеся операции в порядке, обратном снятию.
