12. Подвеска и рулевое управление

Спецификации

Общие параметры

Передняя подвеска


Тип Независимая, типа Мак-Ферсон
Цветовая маркировка винтовых пружин
Модели с РКПП
Правая сторона Красный х Оранжевый х Оранжевый
Левая сторона Красный х Зеленый х Зеленый
Модели с АТ
Правая сторона Красный х Зеленый х Зеленый
Левая сторона Зеленый х Пурпурный х Пурпурный
Диаметр прутка винтовых пружин стоечных сборок, мм 13.4 ÷ 13.7
Наружный диаметр витков пружины, мм 160
Свободная длина пружины, мм 398 ÷ 418
Жесткость винтовой пружины, кГс/мм 2.0
Диаметр штока поршня амортизатора, мм 22
Диаметр поршня, мм 32
Демпфирующее усилие амортизатора (при 0.3 м/с), кГс
Растяжение 93.2
Сжатие 27.5 ÷ 43.2
Максимальный допустимый осевой люфт колесного подшипника, мм 0.05
Диаметр штанги стабилизатора поперечной устойчивости, мм 31.8
Цветовая маркировка штанги стабилизатора Красный
Крутящий момент нижней шаровой опоры, Нм 0.49 ÷ 3.43
Допустимый вертикальный люфт нижней шаровой опоры, мм 0
Тип ШРУСов
Внутренние DS90
Наружные ZF100
Диаметр ШРУСов, мм 28
Тип смазки ШРУСов Фирменная смазка Nissan
Количество смазки на шарнир, г
Внутренний ШРУС 160 ÷180
Наружный ШРУС 205 ÷ 225
Задняя подвеска
Тип Многорычажная заддняя балка
Цветовая маркировка винтовых пружин
Правая сторона Желтый х Серый х Зеленый
Левая сторона Синий х Серый х Зеленый
Диаметр прутка винтовых пружин стоечных сборок, мм 12.1
Наружный диаметр витков пружины, мм 91.1 ÷ 100.7
Свободная длина пружины, мм 300
Диаметр штока поршня амортизатора, мм 12.5
Демпфирующее усилие амортизатора (при 0.3 м/с), кГс
Растяжение 93.2
Сжатие 53.9
Максимальный допустимый осевой люфт колесного подшипника, мм 0.05
Рулевое управление
Тип Реечное с гидроусилителем и изменяемым значением усиления в зависимости от скорости автомобиля
Тип рулевого привода
Модели
с 1993 и 1994 г.г. вып. PR26SC с гидроусилителем
с 1995 г. вып. PR26AC/PR26AE с гидроусилителем
Передаточное отношение
PR26SC 1 : 18.7
PR26AC/PR26AE 1 : 18.1
Количество оборотов рулевого колеса (от упора до упора)
PR26SC 3.2
PR26AC/PR26AE 3.1
Максимальный допустимый осевой люфт рулевого колеса (все модели), мм 0
Максимальный допустимый радиальный люфт рулевого колеса (все модели), мм 35

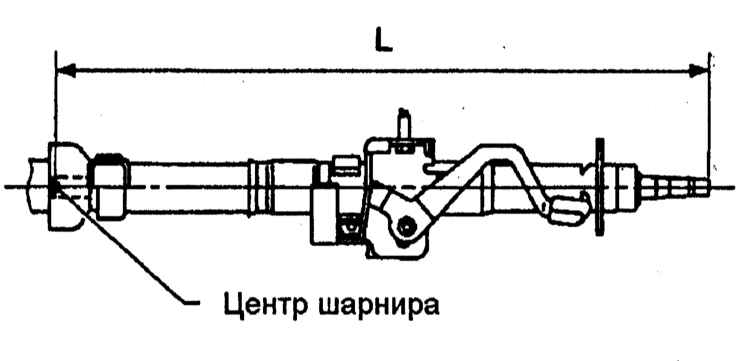

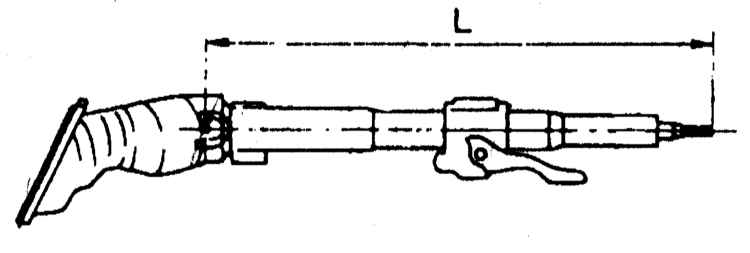

Длина рулевой колонки “L”, мм

Длина рулевой колонки (модели PR26SC)

Длина рулевой колонки (модели PR26AC/PR26AE)

PR26SC 581.0 ÷ 582.8
PR26AC/PR26AE 525.9 ÷ 528.1
Тип гидравлической жидкости PAS См. Главу Настройки и текущее обслуживание

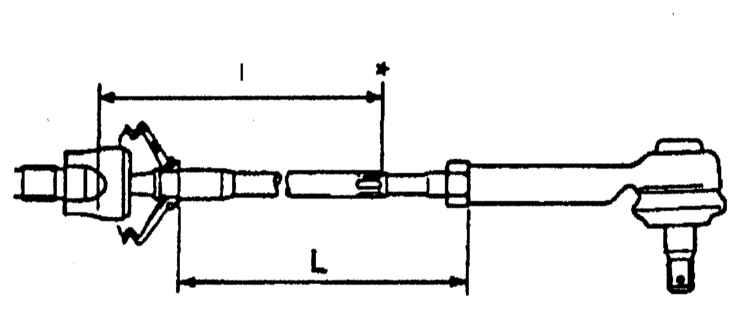

Стандартная длина рулевой тяги (L), мм 202.7

*l = 172 мм - точка измерения

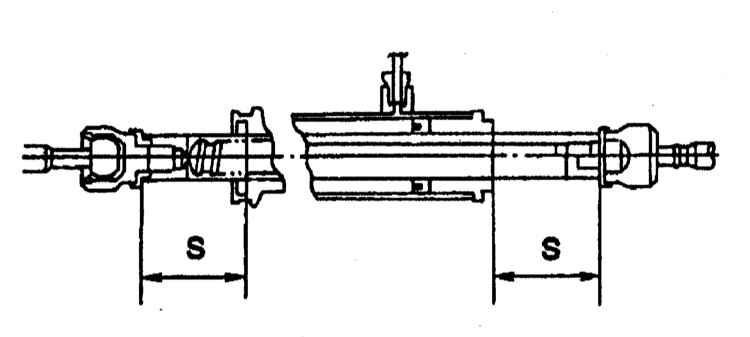

Величина хода рулевой рейки “S”, мм 70.5
Усилия затягивания резьбовых соединений Нм
Передняя подвеска
Гайки крепления шаровой опоры к рычагу управления (модели 1993 и 1994 г.г. вып.) 76 ÷ 109
Гайка крепления шаровой опоры к поворотному кулаку
Модели 1993 и 1994 г.г. вып. 71 ÷ 86
Модели с 1995 г. вып. 62 ÷ 76
Рычаг управления подвески
Гайка осевого болта
Модели 1993 и 1994 г.г. вып. 88 ÷ 118
Модели с 1995 г. вып. 118 ÷ 147
Болты крепления хомута/косынки/пальца задней втулки (модели 1993 и 1994 г.г. вып.) 118 ÷ 147
Болты пальца втулки (модели с 1995 г. вып.) 118 ÷ 147
Болты хомута задней втулки (модели с 1995 г. вып.) 118 ÷ 147
Стабилизатор поперечной устойчивости
Гайка крепления стойки к штанги стабилизатора
Модели 1993 и 1994 г.г. вып. 41 ÷ 51
Модели с 1995 г. вып. 16 ÷ 22
Гайка крепления стойки стабилизатора к рычагу управления подвески
Модели 1993 и 1994 г.г. вып. 16 ÷ 22
Модели с 1995 г. вып. 41 ÷ 47
Болты крепежного хомута штанги стабилизатора поперечной устойчивости
Модели 1993 и 1994 г.г. вып. 31 ÷ 42
Модели с 1995 г. вып. 49 ÷ 59
Стоечные сборки
Болты/гайки крепления стойки к поворотному кулаку
Модели 1993 и 1994 г.г. вып. 157 ÷ 167
Модели с 1995 г. вып. 140 ÷ 159
Гайки верхней опоры стойки 39 ÷ 54
Гайка штока поршня амортизатора
Модели 1993 и 1994 г.г. вып. 59 ÷ 78
Модели с 1995 г. вып. 59 ÷ 88
Задняя подвеска
Модели 1993 и 1994 г.г. вып.
Болты крепления тормозного щита к ступичной сборке (модели с барабанными тормозными механизмами задних колес) 38 ÷ 52
Болты крепления брызгозащитного экрана дискового тормозного механизма 38 ÷ 52
Гайка крепления сборки ступицы с колесным подшипником 186 ÷ 255
Рычаги задней подвески
Поперечные рычаги
Гайки крепления поперечного рычага к поперечной балке 88 ÷ 118
Гайки крепления поперечного рычага к ступичной сборке 88 ÷ 118
Болты/гайки крепления обоих концов продольного рычага подвески 88 ÷ 118
Болты крепления кронштейна продольного
рычага к стойке подвески
59 ÷ 78
Стабилизатор поперечной устойчивости
Гайки крепежного хомута втулки стабилизатора 31 ÷ 42
Гайки крепления стойки стабилизатора к шасси 41 ÷ 47
Болты крепления штанги стабилизатора к кронштейну продольного рычага подвески 59 ÷ 78
Стоечные сборки
Верхние крепежные гайки 42 ÷ 54
Гайка штока поршня амортизатора 59 ÷ 78
Модели с 1995 г. вып.
Стоечная сборка
Гайка штока поршня 18 ÷ 24
Гайки верхней опоры амортизатора
Модели с 1995 по 1998 г.г. вып. 16 ÷ 19
Модели 1999 г. вып. 16 ÷ 22
Гайка/болт нижней опоры амортизатора
Модели с 1995 по 1998 г.г. вып. 98 ÷ 118
Модели 1999 г. вып. 108 ÷ 127
Поперечная реактивная штанга и шток управления
Гайка крепления реактивной штанги к сборке заднего моста 98 ÷ 118
Болт/гайка крепления реактивной штанги к шасси 98 ÷ 118
Болт/гайка крепления штока управления к реактивной штанге
Модели с 1995 по 1998 г.г. вып. 59 ÷ 78
Модели 1999 г. вып. 79 ÷ 98
Гайка крепления штока управления к сборке заднего моста 98 ÷ 118
Болт/гайка крепления продольного рычага подвески к шасси
Модели с 1995 по 1998 г.г. вып. 98 ÷ 118
Модели 1999 г. вып. 108 ÷ 127
Болты крепления брызгозащитного экрана дискового тормозного механизма 22 ÷ 29
Гайка крепления сборки ступицы с колесным подшипником 186 ÷ 255
Рулевое управление
Болты крепления модуля подушки безопасности (с головками типа TORX) 15 ÷ 25
Болты и гайки крепления опорного кронштейна рулевого механизма 73 ÷ 97
Стяжной болт карданного шарнира рулевого вала 24 ÷ 29
Гайка крепления рулевого колеса
Модели с 1995 по 1998 г.г. вып. 29 ÷ 39
Модели 1999 г. вып. 33 ÷ 39
Гайка крепления наконечника рулевой тяги к поворотному кулаку
Модели 1993 и 1994 г.г. вып. 29 ÷ 39
Модели 1995 и 1996 г.г. вып. 63 ÷ 73
Модели с 1997 по 1999 г.г. вып. 29 ÷ 39
Полый болт штуцерного разъема крепления напорной гидравлической линии к рулевому насосу 69
д-1 Гайка крепления верхней опоры стойки (39 ÷ 54 Нм)
д-2 Гайка штока поршня амортизатора (59 ÷ 78 Нм)
д-3 Гайка хомута крепления штанги стабилизатора поперечной устойчивости (31 ÷ 42 Нм)
д-4 Болт крепления хомута (31 ÷ 42 Нм)
д-5 Гайка крепления стойки стабилизатора к штанге (41 ÷ 47 Нм)
д-6 Болты (118 ÷ 147 Нм)
д-7 Гайка (88 ÷ 118 Нм)
д-8 Гайка (16 ÷ 22 Нм)
д-9 Гайка (157 ÷ 167 Нм)
д-10 Болт (54 ÷ 72 Нм)
д-11 Болт (118 ÷ 147 Нм)
д-12 Корончатая гайка шарового пальца (71 ÷ 86 Нм)
д-13 Гайка (76 ÷109 Нм)
д-14 Ступичная гака (235 ÷ 314 Нм)
