14.17. Замена ламп
|
Колбы ламп остаются горячими еще
в течение около 20 минут после отключения осветительных приборов. Прежде
чем приступать к работе удостоверьтесь, что компоненты окончательно остыли.
|
Передние габаритные огни/указатели поворотов
|
|
|
1. Поддомкратьте автомобиль и установите его на подпорки.
|

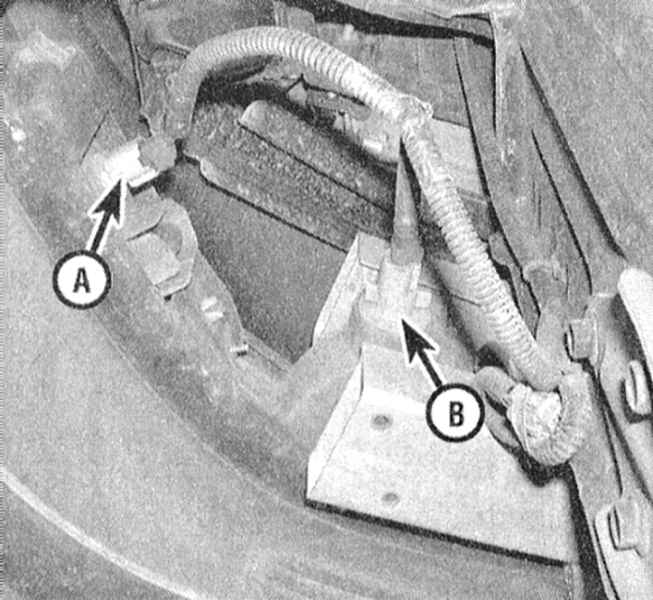

2. Доступ к сборкам указателей поворотов и габаритных огней
открывается снизу.
|
3. Патрон габаритного огня извлекается путем вытягивания из своего
посадочного гнезда. Патрон указателя поворота необходимо еще и повернуть.
Для извлечения лампы из патрона ее необходимо прижать и повернуть
против часовой стрелки.
|
|
Боковые габаритные огни
|
|
|

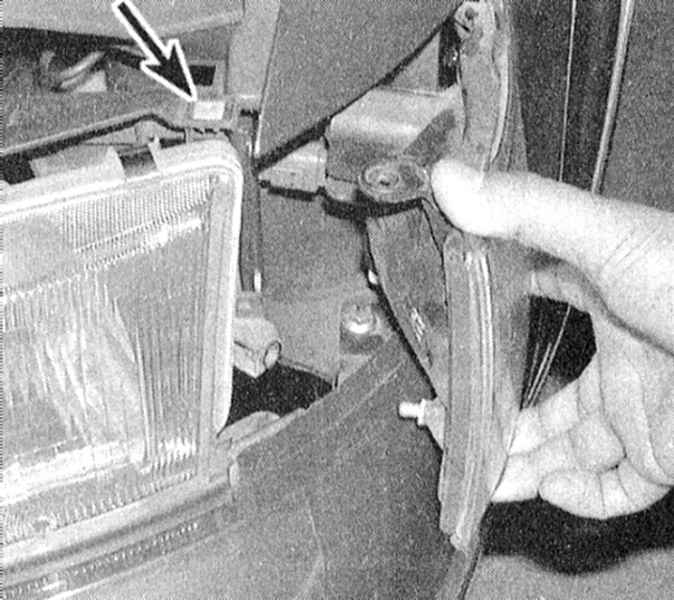

1. Откройте капот, выверните винт, расположенный вблизи кожуха
головной блок-фары, затем покачайте сборку бокового габаритного
огня (на моделях ранних лет выпуска - повторителя указателя
поворота). Потяните сборку строго наружу и высвободите ее
из кузовной панели.
|
2. Извлеките лампу из патрона и замените ее новой.
|
|
Задние габаритные огни и стоп-сигналы
Лампы, расположенные в кузовной части комбинированного фонаря
|
|
|

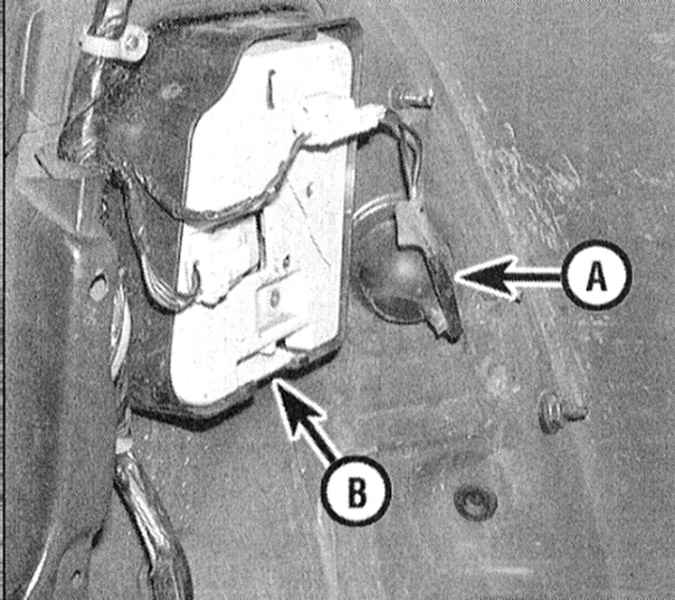

1. Откройте крышку багажного отделения. Снимите крышку смотрового
окна в панели внутренней отделки с целью обеспечения доступа к сборке
заднего комбинированного фонаря. Патрон наружной лампы оборудована
резиновой заглушкой. Для обеспечения доступа к лампе габаритного
огня следует снять пластмассовую крышку.
2. Для извлечения лампы из патрона ее следует отжать вниз и повернуть
против часовой стрелки.
|
|
Лампы, расположенные в помещенной на крышке багажного отделения
части фонарной сборки
|
|
|

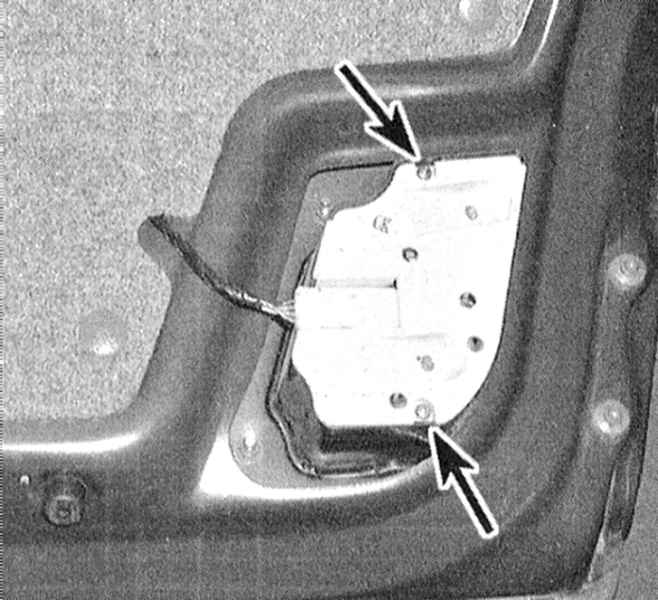

1. Откройте крышку багажного отделения и выверните два винта
крепления пластины ламподержателя на задней стороне фонарной
сборки.
|

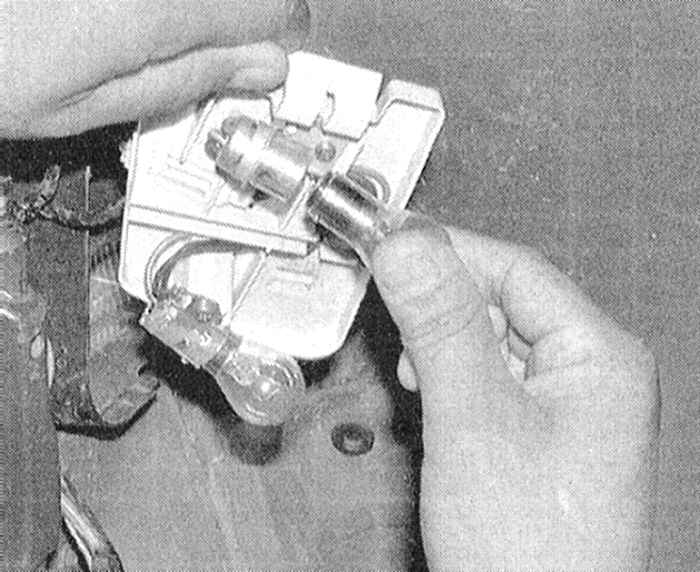

2. Для извлечения лампы из патрона ее следует отжать вниз и повернуть
против часовой стрелки.
|
|
Подсветка номерного знака
|
|
|

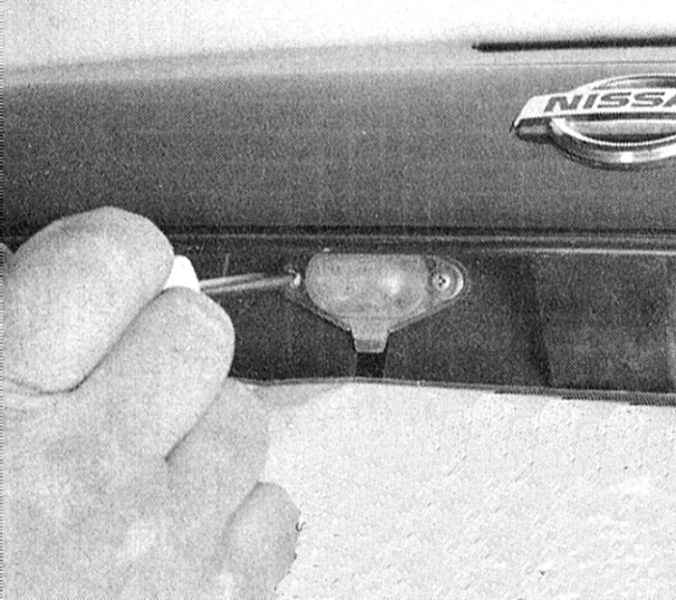

1. Выверните крепежные винты и снимите линзу со сборки фонаря
подсветки номерного знака. С целью обеспечения доступа к лампе

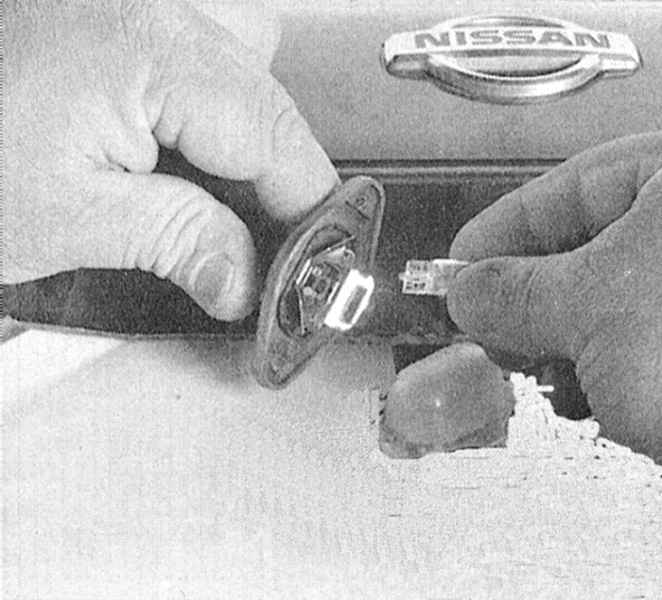

вытяните патрон из сборки.
|
|
2. Для извлечения лампы потяните ее строго назад.
|
|
|
Стоп-сигналы верхнего уровня
|
|
|
Отожмите крышку фонарной сборки вправо, зятем потяните ее
и снимите. Лампа просто вытягивается из патрона.
|
|
|

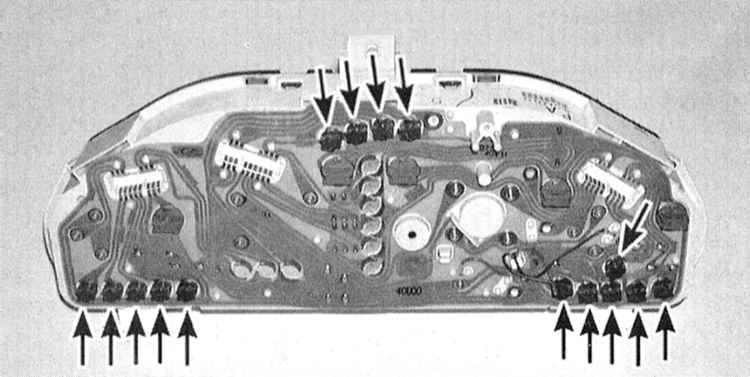

Подсветка приборов
Внутренние светильники (салон, багажное отделение)
|
|
|

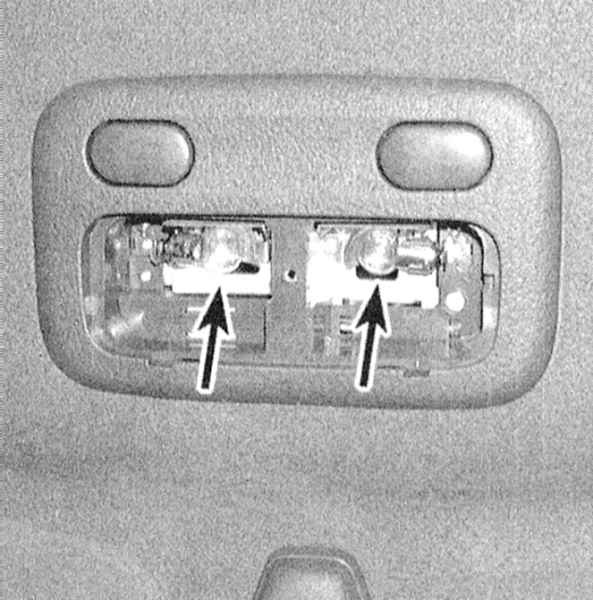

1. Для снятия плафонов штурманских ламп/салонного светильника его
следует поддеть маленькой отверткой.

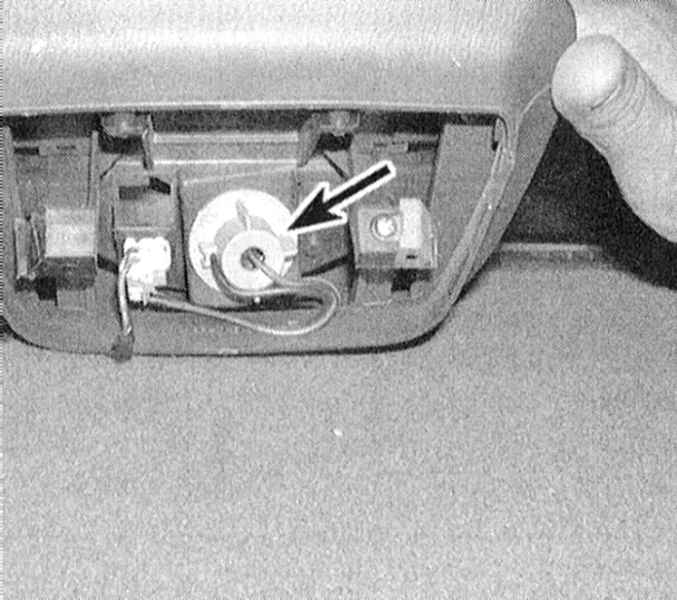

2. Для извлечения штурманских ламп их следует повернуть в патроне.

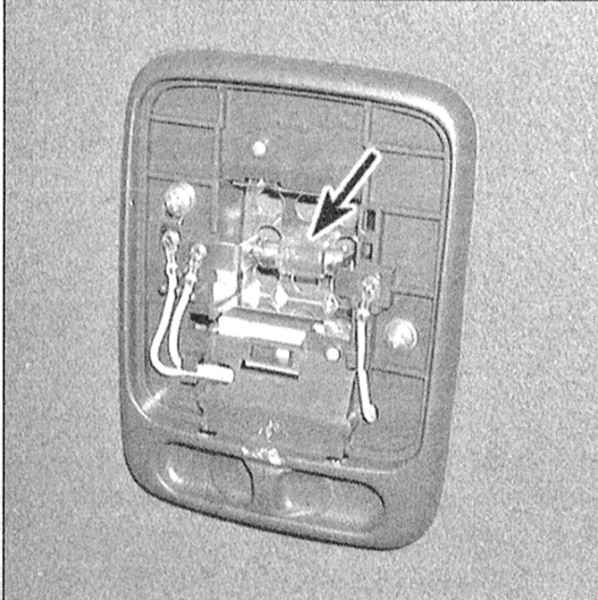

Двухцокольная лампа потолочного светильника просто вытягивается
из подпружиненных контактных клемм своего патрона. Старайтесь не
прикасаться к колбам голыми руками, - образование жировых пятен
может существенно снизить срок службы лампы.
|
|
|
