14.17. Снятие, установка и юстировка осветительных приборов
|
Ниже приводится описание только снятия. Установка производится в обратном порядке.
|
Блок-фары
|
|
- Снимите локер соответствующей колесной арки и накладку переднего бампера (см. Главу Кузов).
|

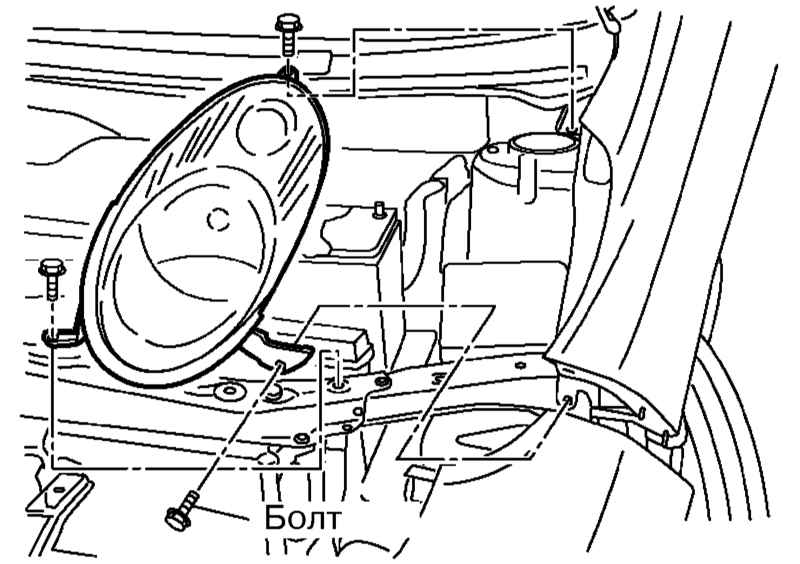

- Разъедините разъем электропроводки блок-фары и выверните ее крепежные болты.
|
- Приподнимая верхний кронштейн, вытяните блок-фару вперед.
|
|
Противотуманные фары
|
|
- Снимите локер и передний бампер (см. Главу Кузов).
|

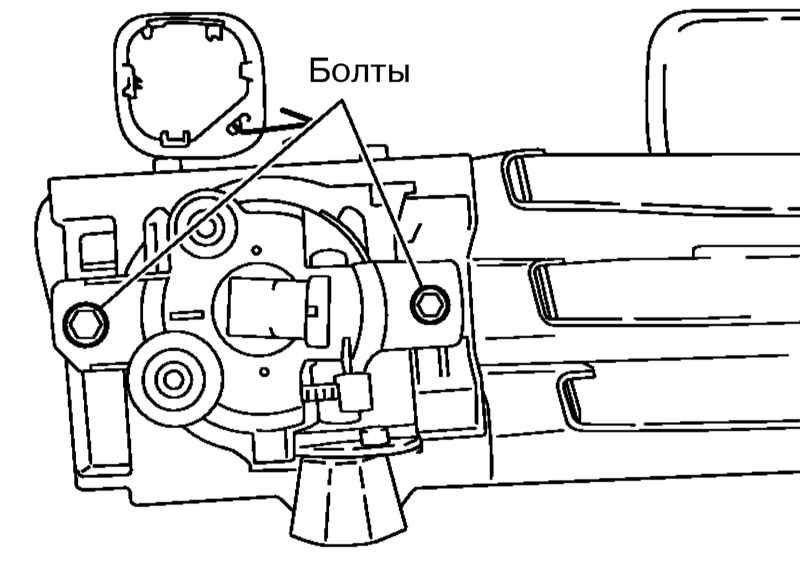

- Выверните болты и снимите противотуманную фару.
|
|

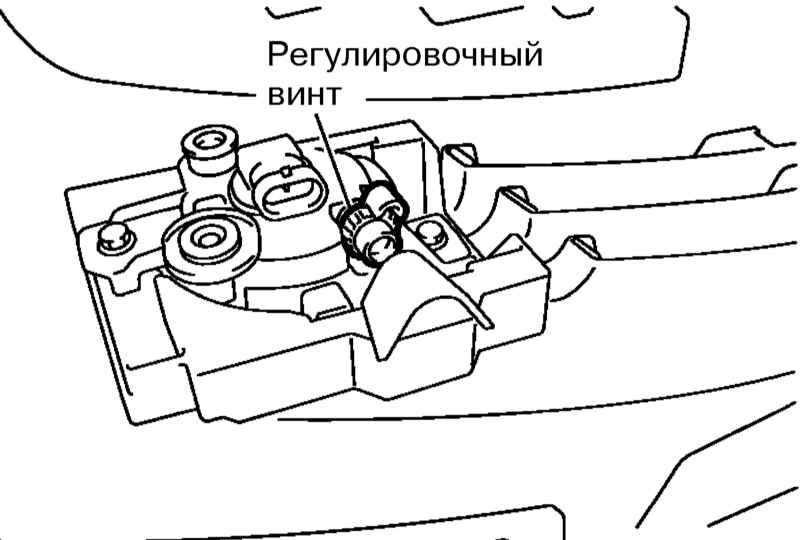

- После установки фары следует отъюстировать ее при помощи регулировочного винта, как описано ниже.
|
|

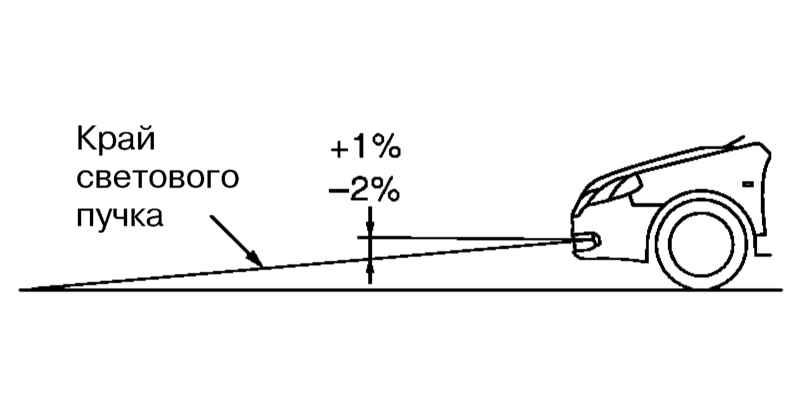

- Выставьте верхний край линзы противотуманной фары в соответствии с иллюстрацией и включите противотуманные фары. При необходимости закройте блок-фары.
|
|

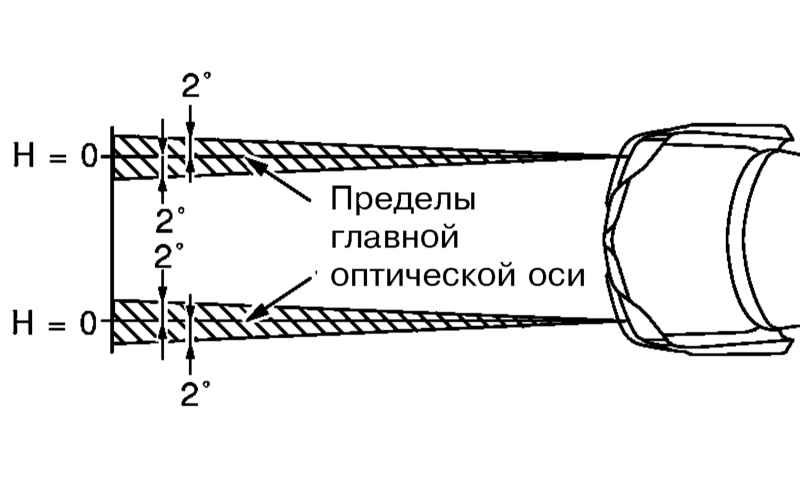

- Вращая регулировочные винты, выставьте оптические оси фар в соответствии с иллюстрацией.
|
|
|
Передние указатели поворотов
|
|
- Снимите декоративную решетку радиатора (см. Главу Кузов).
|

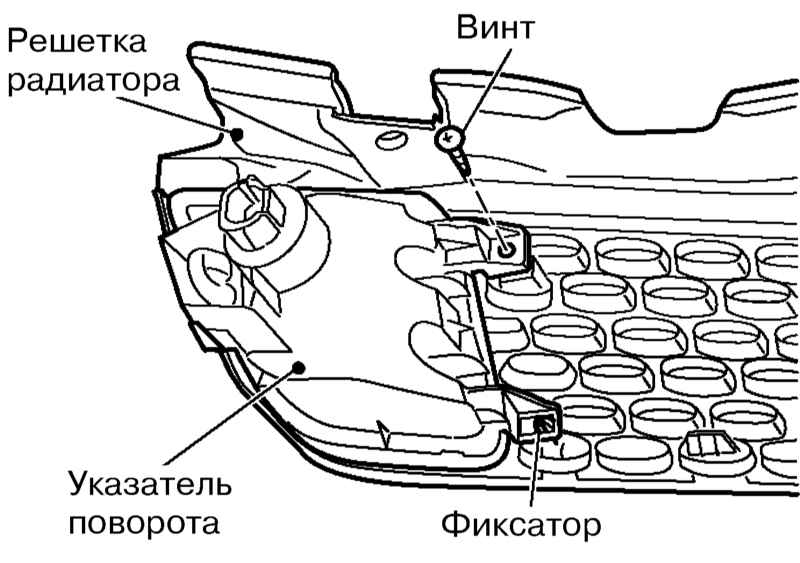

- Выверните винты крепления указателя поворотов и снимите его, высвободив из фиксаторов.
|
|
|
Боковые указатели поворотов
|
|
|

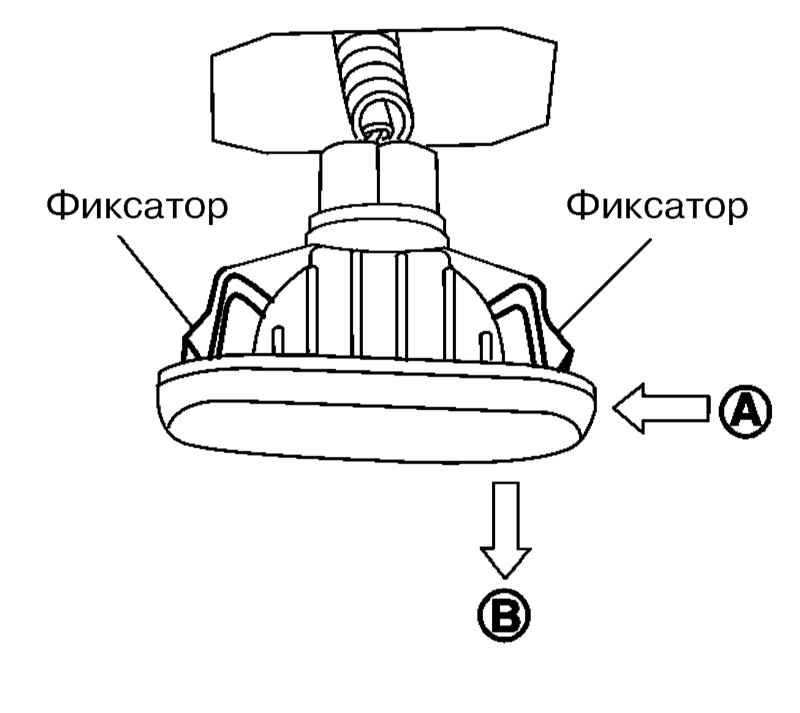

- Потяните боковой указатель поворота в направлении B, одновременно нажимая на него в направлении A, и отделите от крыла.
|
- Разъедините разъем электропроводки бокового указателя поворота.
|
|
Подсветка номерного знака
|
|
- Подденьте пластиковым клином рассеиватель и извлеките сборку подсветки номерного знака из бампера.
|
|
Стоп-сигнал верхнего уровня
|
|
|

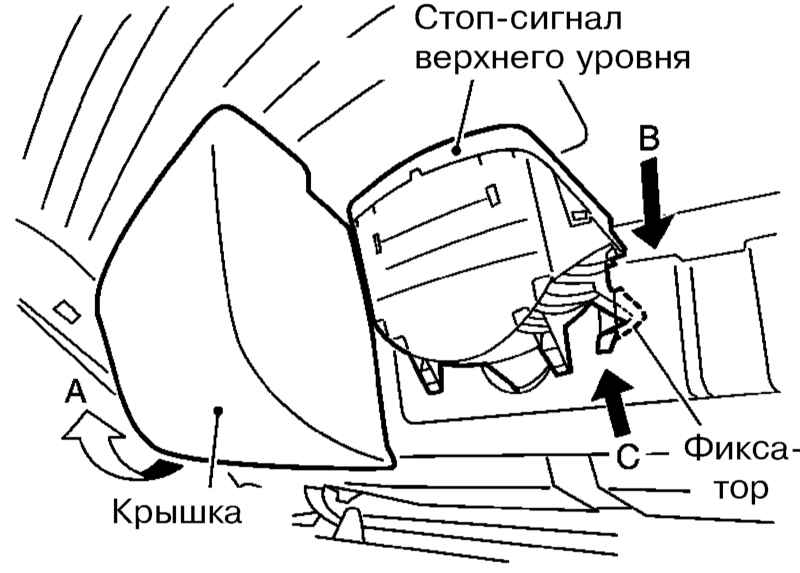

- Откройте дверь задка и двумя руками потяните за крышку стоп-сигнала верхнего уровня в направлении A, чтобы снять ее.
|
- Отожмите лапки фиксаторов в направлении B, отцепите верхние зажимы, и нажмите на стоп-сигнал в направлении C, чтобы снять его.
|
|
Задний комбинированный фонарь
|
|
|

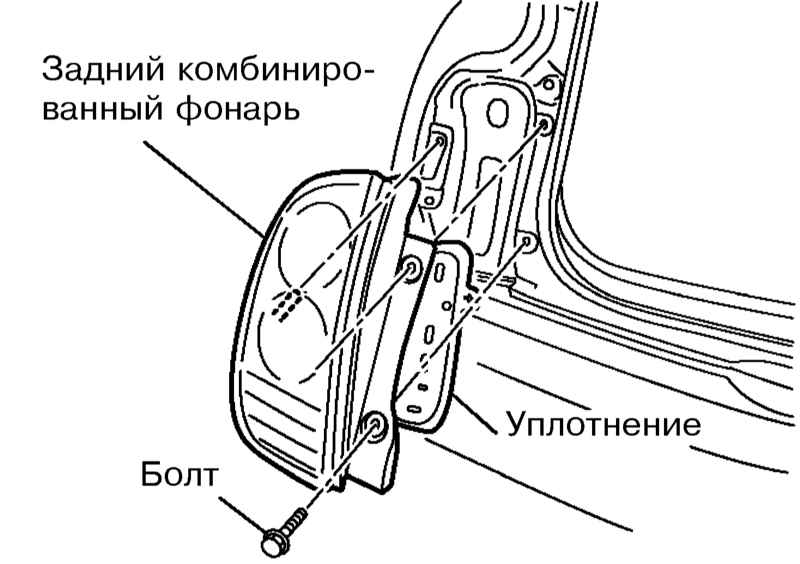

- Откройте дверь задка и выверните болты крепления заднего комбинированного фонаря.
|
- Снимите с автомобиля фонарь, потянув его назад, и разъедините разъем электропроводки.
|
|
Салонный светильник
|
|
|

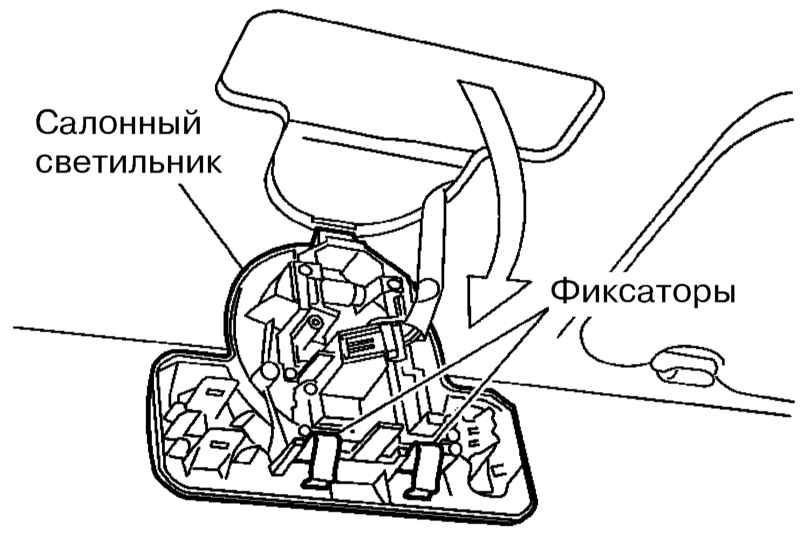

- Стараясь не повредить отделку потолка, подденьте заднюю часть салонного светильника пластиковым клином и высвободите светильник из металлических фиксаторов.
|
- Разъедините разъем электропроводки и снимите светильник.
|
|
|
