5.2.12. Снятие и установка прочих компонентов системы К/В
|
|
- Перед отсоединением линий хладагента разрядите систему К/В в условиях специализированной мастерской. После снятия шлангов и трубок закупоривайте открытые отверстия; заменяйте уплотнительные кольца трубок и шлангов. Установка производится в обратном порядке.
- Местоположение датчика давления хладагента указано на иллюстрации
Расположение компонентов системы К/В. Для его снятия удерживайте разводным ключом монтажный блок датчика.
|
|
Конденсатор и ресивер-осушитель
|
|
- Снимите передний бампер и правый воздуховод (см. Главу Кузов).
|

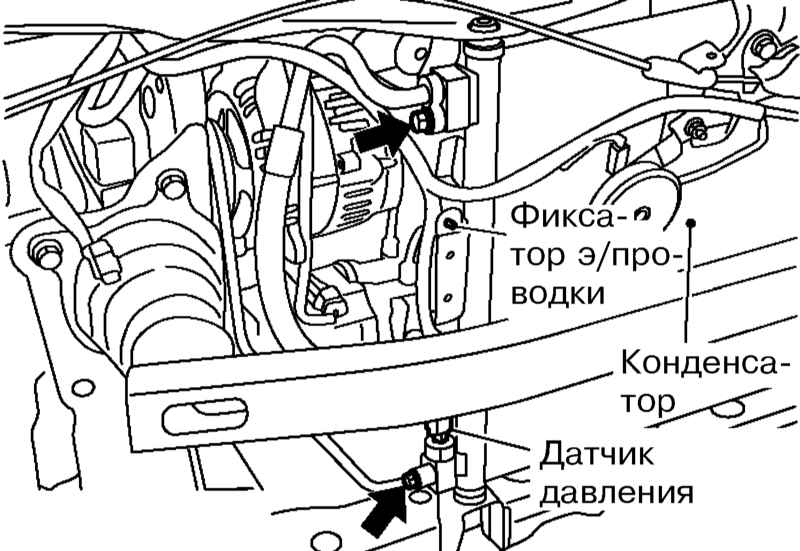

- Отсоедините от конденсатора гибкий шланг и трубку высокого давления.
|
- Разъедините разъем датчика давления хладагента и снимите фиксатор электропроводки.
- Закрепите конденсатор и радиатор системы охлаждения на верхней опорной балке радиатора. Выверните крепежные болты и снимите нижнюю опорную балку радиатора (см. Раздел Снятие и установка радиатора и сборки вентилятора).
- Снимите конденсатор из-под автомобиля.
|
- При необходимости отдайте крепеж ресивера осушителя и снимите его с конденсатора, потянув вверх. При установке удостоверьтесь, что держатель ресивера-осушителя надежно сидит на крюке конденсатора.
|
|
|
Испаритель
Расширительный клапан
|
|
|

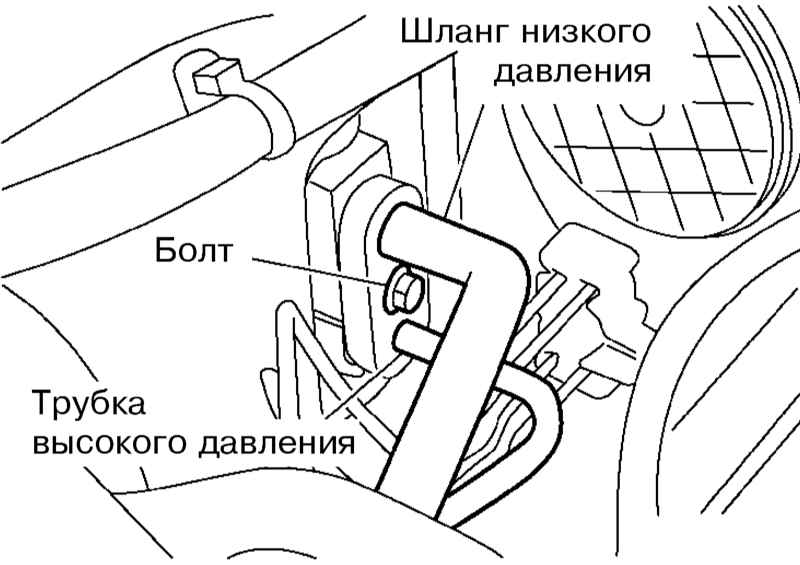

- Отсоедините от испарителя гибкий шланг низкого давления и трубку высокого давления).
|
- Выверните винты со стороны двигательного отсека и снимите расширительный клапан.
|
|
|
