5.2.9. Снятие и установка электромоторов привода заслонок

Э/моторы используются только на моделях с автоматическим К/В (см. иллюстрацию Сборка блока К/В моделей с ручным управлением).

ПОРЯДОК ВЫПОЛНЕНИЯ

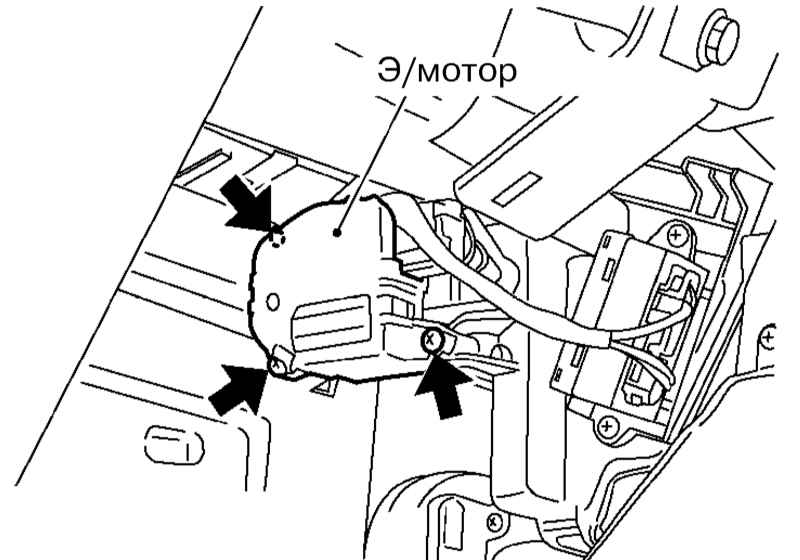

Для снятия э/мотора заслонки подачи воздуха снимите крышку вещевого ящика и выверните три винта.

Для снятия э/моторов заслонок режима распределения воздуха и смешивания воздуха снимите крышку стойки панели приборов вещевого ящика и выверните три винта.

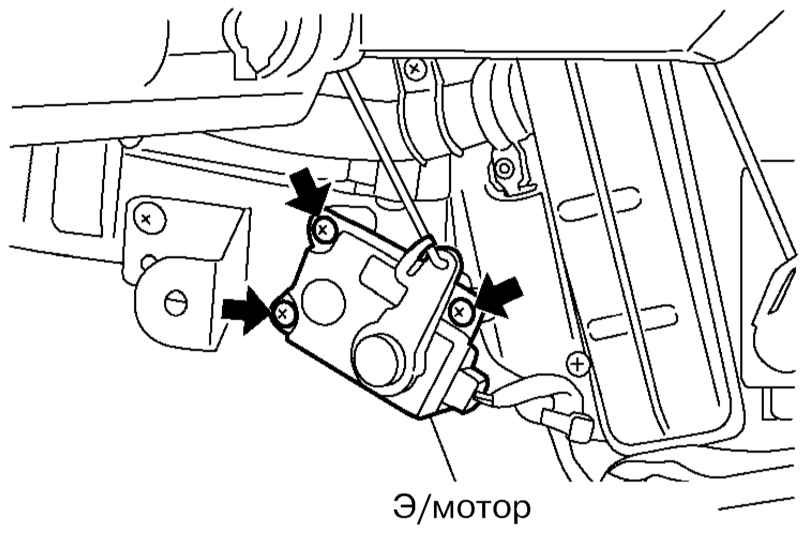

Винты крепления э/мотора заслонки режима распределения воздуха

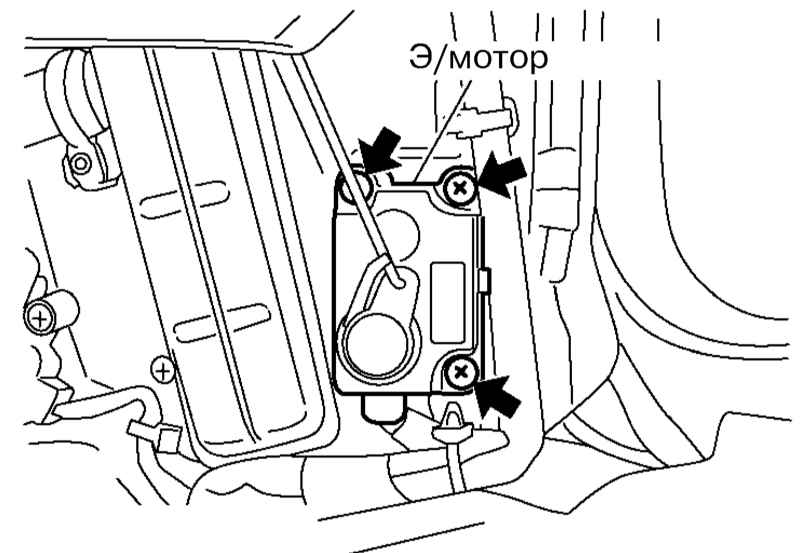

Винты крепления э/мотора заслонки смешивания воздуха

После снятия данных э/моторов обнулите их исходное положение (см. Раздел Самодиагностика автоматического К/В).
