6.1.8. Снятие и установка сборки топливного насоса, топливного фильтра и датчика запаса топлива

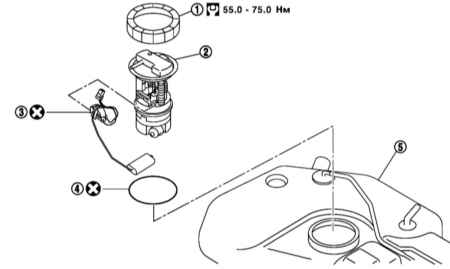

Компоненты установки топливного бака с насосом и фильтром

1 — Стопорное кольцо
2 — Сборка
3 — Блок датчика запаса топлива

4 — Уплотнительное кольцо
5 — Топливный бак

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опорожните топливный бак и сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
  2. Откройте крышку заливной горловины топливного бака.
  3. Снимите заднее сиденье (см. Главу Кузов) и крышку сервисного отверстия.

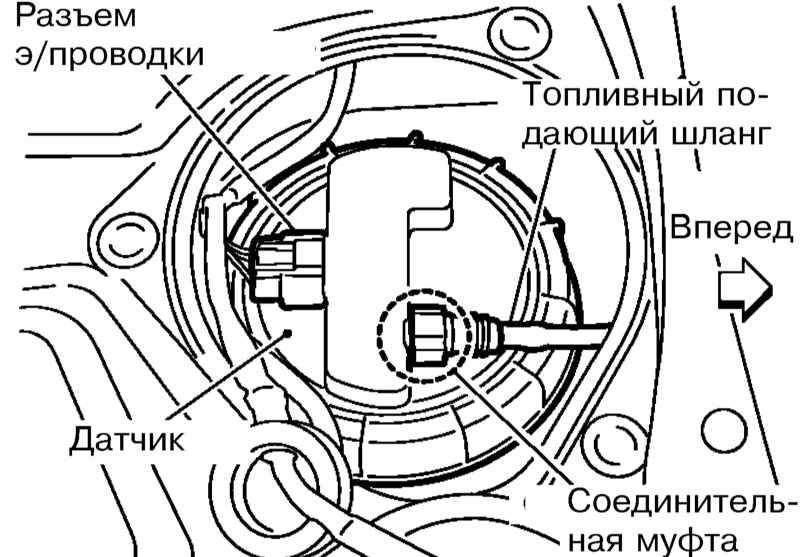

  1. Отсоедините от датчика запаса топлива электропроводку и топливный подающий шланг. Наденьте на открытые концы топливных линий полиэтиленовые пакеты.
  1. При помощи специального приспособления снимите стопорное кольцо, одновременно нажимая на сборку насоса.

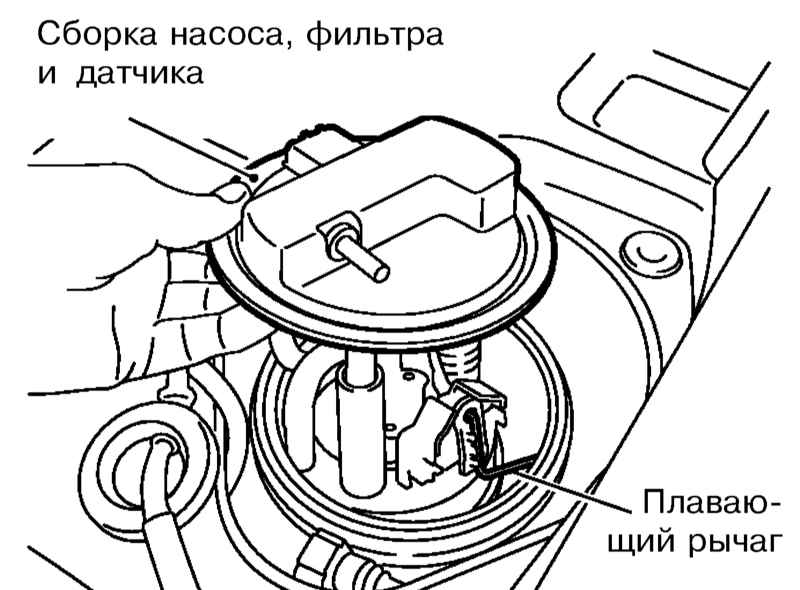

  1. Снимите сборку насоса с топливного бака.

Не погните плавающий рычаг.

  1. Временно установите стопорное кольцо, затянув его от руки так, чтобы нанесенная на него метка в виде стрелки указывала в направлении задка автомобиля.

Не снимайте стопорное кольцо, пока не будет установлена сборка насоса с фильтром и датчиком.

  1. При необходимости снятия датчика запаса топлива разъедините коричневый разъем электропроводки, вставьте отвертку в зазор между левой стороной датчика и монтажной деталью и аккуратно отожмите датчик. После того как он выйдет из фиксатора, снимите датчик.

Повторная установка снятого датчика не допустима.

  1. Разборка топливного насоса и фильтра не допустима.
  2. Установка производится в обратном порядке. Используйте новое уплотнительное кольцо. Выступ на сборке топливного насоса должен входить в соответствующую прорезь в его установочном отверстии.
  3. После установки проверьте систему питания на утечки (см. Главу Настройки и текущее обслуживание автомобиля).
