6.1.7. Трос привода дроссельной заслонкиСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отцепите трос от кулачка на
карбюраторе. |
 |

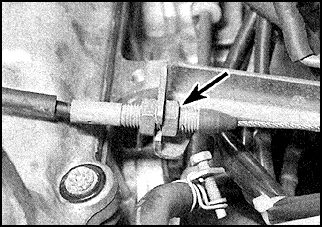

2. Отверните гайки оболочки троса
к кронштейну и достаньте оболочку троса из кронштейна (стрелками показаны
регулировочные гайки троса дроссельной заслонки). |
| 3. Освободите трос по всей трассе
укладки. |
| 4. В салоне снимите нижнюю панель
со стороны водителя. |
| 5. Отсоедините трос от педали. |
| 6. Отверните гайки крепления оболочки
к перегородке моторного отсека и достаньте трос, протянув в моторный
отсек. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пропустите трос через перегородку моторного
отсека. |
| 2. Протяните трос в моторный отсек и уложите
по месту. |
| 3. Закрепите гайками оболочку троса на перегородке
моторного отсека. |
| 4. Присоедините трос к педали. |
| 5. Установите нижнюю панель. |
| 6. Закрепите оболочку троса по всей трассе. |
| 7. Присоедините трос к кулачку на оси дроссельной
заслонки. |
| 8. Отрегулируйте трос. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отпустите регулировочные гайки, убедитесь,
что кулачок упирается в ограничитель. |
| 2. Подтяните дальнюю гайку, как только кулачок
придет в движение отпустите гайку на 1,5–2 оборота и затяните контргайку. |
| 3. Попросите помощника нажать на педаль и
проверьте плавность перемещения кулачка. |
|
|
