5.1.5. Кожух рулевой колонки

Новый кожух рулевой колонки для Astra-H является регулируемым по длине и наклону. Рулевая колонка может быть отрегулирована по длине на 50 мм, по наклону – на 40 мм.
Работа рулевой колонки при столкновении также была улучшена. Рулевая колонка оснащена защитным устройством, которое препятствует падению рулевой колонки в случае столкновения. Защитное устройство состоит из штифта, который при столкновении входит в паз. Это препятствует падению рулевой колонки, таким образом обеспечивается защита водителя.

Рулевая колонка

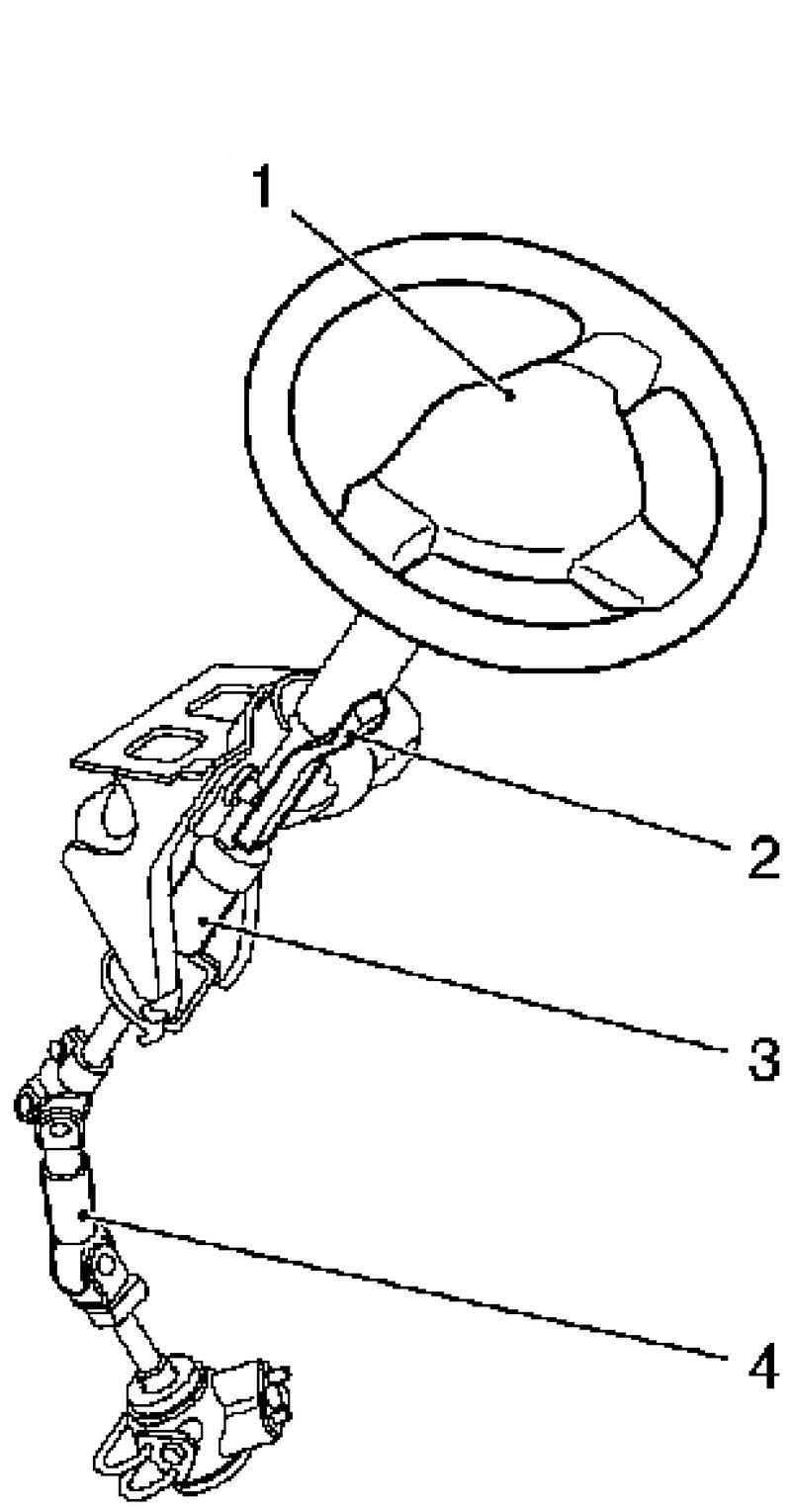

Рис. 5.6. Рулевая колонка: 1 – рулевое колесо; 2 – рулевая колонка; 3 – рычаг регулировки по длине и углу; 4 – промежуточный вал


В заблокированном положении регулировочный рычаг фиксируется в безопасном положении в облицовке рулевого колеса.
