20.8. Тормозные колодки ручного тормоза осмотр, снятие и установка

7. Тормозные колодки ручного тормоза - осмотр, снятие и установка
Осмотр
1. Снимите тормозные диски задних тормозов.
2. Удалите грязь и пыль с колодок и щитка тормоза.
3. Проверьте толщину фрикционного материала колодок и замените их на обоих колесах, если необходимо.
4. Проверьте поверхность внутри тормозного диска.
Снятие
5. Отсоедините возвратную пружину от рычага на щитке тормоза, затем отсоедините тросик ручного тормоза.

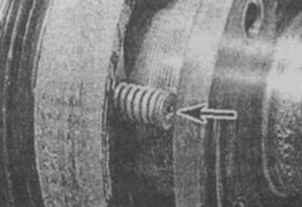

7.6 Противошумовая пружина тормозной колодки ручного тормоза (указана стрелкой)
7.6 Противошумовая пружина тормозной колодки ручного тормоза (указана стрелкой)



6. Поверните и снимите противошумовые пружины (7.6).
7. Пометьте положение установки тормозных колодок.

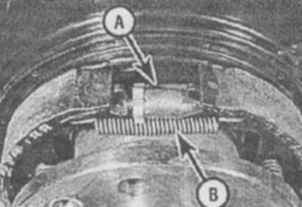

7.8а Регулятор (А) и пружина (Б) тормозных колодок ручного тормоза
7.8а Регулятор (А) и пружина (Б) тормозных колодок ручного тормоза

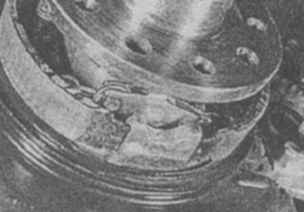

7.8б Нижний рычаг колодок ручного тормоза
7.8б Нижний рычаг колодок ручного тормоза



8. Снимите колодки с регулятора и рычага и отсоедините возвратные пружины (7.8а и 7.8б).
9. Снимите регулятор и рычаг.
10. Очистите щиток тормоза, пружины, регулятор и рычаг.
11. Смажьте регулятор и закрутите его на минимальную длину.
Установка
12. Установите тормозную колодку и закрепите ее на щитке тормоза при помощи противошумовой пружины.
13. Установите рычаг ручного тормоза.
14. Установите вторую тормозную колодку и закрепите ее при помощи противошумовой пружины.
15. Подсоедините нижнюю возвратную пружину к тормозным колодкам.
16. Установите регулятор и верхнюю возвратную пружину.
17. Установите тросик ручного тормоза и возвратную пружину.
18. Установите тормозной диск.
19. Замените тормозные колодки ручного тормоза на другом колесе.
20. Закрутите болт крепления колеса, установив шайбу толщиной 10,0 мм.
21. Открутите регулировочную гайку тросика.

7.22 Регулировка тормозных колодок ручного тормоза
7.22 Регулировка тормозных колодок ручного тормоза



22. Подкрутите регулятор так, чтобы тормозной диск был заблокирован. Открутите регулятор, чтобы тормозной диск мог вращаться (7.22).
23. Установите колеса.
24. Поднимите рычаг ручного тормоза на шесть щелчков и закрутите регулировочную гайку настолько, чтобы задние колеса были заблокированы ручным тормозом.
