2.2.7.1. Снятие

Установите автомобиль на двухстоечный подъемник.

ВНИМАНИЕ
При проведении этой операции необходимо закрепить автомобиль на подъемнике с помощью страховочного ременя безопасности, чтобы предотвратить нарушение равновесия автомобиля.

Снимите верхние крышки двигателя.
Снимите передние колеса.
Снимите левый и правый подкрылки.
Снимите защиту поддона картера двигателя.
Слейте масло из коробки передач.
Слейте масло из двигателя.
Отсоедините аккумуляторную батарею.
Слейте хладагент из холодильного контура с помощью заправочной станции.
Снимите боковые усилители подрамника и передний бампер.
Отсоедините трос привода замка капота.
Отсоедините трубки стеклоомывателя.
Слейте жидкость из системы охлаждения двигателя.

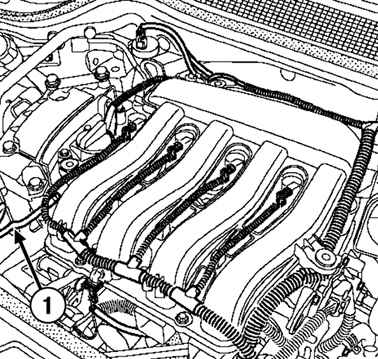

Отсоединение подводящего топливопровода

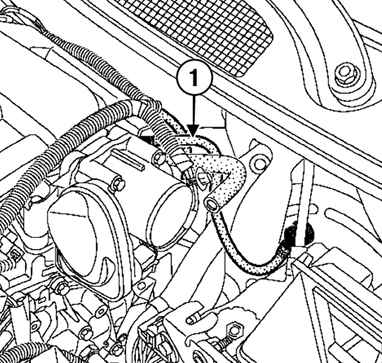

Рис. 2.81. Отсоединение подводящего топливопровода: 1 – топливопровод


Отсоедините подводящий топливопровод топливораспределительной рампы (рис. 2.81).
Отсоедините колодки проводов от электровентилятора системы охлаждения двигателя.
Отсоедините жгут проводов электровентилятора системы охлаждения двигателя.

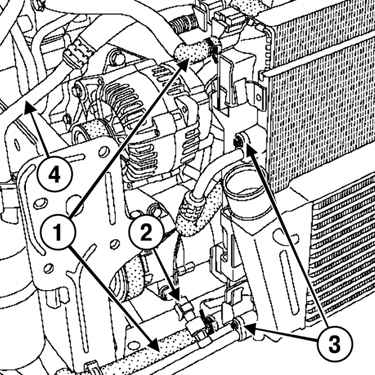

Отсоединение шлангов расширительного бачка
Рис. 2.82. Отсоединение шлангов расширительного бачка: 1 – шланги; 2 – колодка проводов датчика давления; 3 – трубопроводы холодильного контура; 4 – трубопровод холодильного контура между компрессором кондиционера и ресивером-осушителем


Отсоедините шланги расширительного бачка от радиатора системы охлаждения двигателя (рис. 2.82).
Отсоедините колодку проводов от датчика давления на нижнем трубопроводе конденсора (см. рис. 2.82).
Снимите трубопроводы холодильного контура с конденсора (см. рис. 2.82).
Снимите трубопровод холодильного контура между компрессором кондиционера и ресивером-осушителем (см. рис. 2.82).

ПРИМЕЧАНИЕ
Обязательно заглушите отверстия трубопроводов и редуктора, чтобы не допустить попадания влаги в систему.

Снимите радиатор системы двигателя в сборе с конденсором.

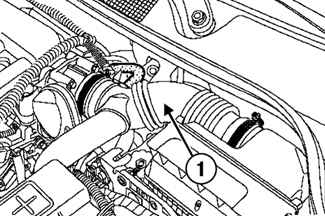

Снятие отводящего воздухопровода воздушного фильтра
Рис. 2.83. Снятие отводящего воздухопровода воздушного фильтра: 1 – отводящий воздухопровод


Снимите отводящий воздухопровод воздушного фильтра (рис. 2.83).
Разъедините разъемы ЭБУ.
Отверните болты крепления полки под аккумуляторную батарею.
Снимите полку под аккумуляторную батарею и кронштейн ЭБУ.

Снятие корпуса воздушного фильтра

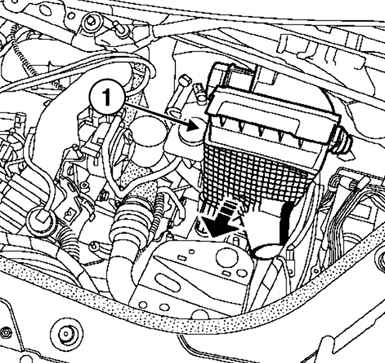

Рис. 2.84. Снятие корпуса воздушного фильтра: 1 – корпус фильтра


Снимите корпус воздушного фильтра (рис. 2.84).
Разъедините разъемы жгута проводов блока реле.

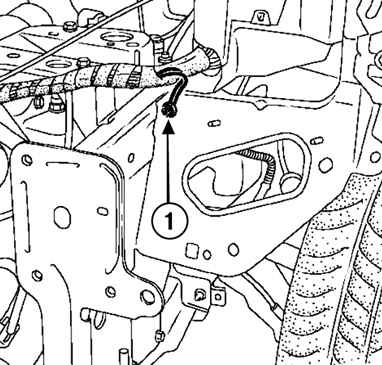

Отсоединение «массовой» шины от кузова
Рис. 2.85. Отсоединение «массовой» шины от кузова: 1 – шина


Отсоедините «массовую» шину от кузова (рис. 2.85).

Отсоединение шланга отбора разряжения вакуумного усилителя тормозов
Рис. 2.86. Отсоединение шланга отбора разряжения вакуумного усилителя тормозов: 1 – шланг


Снимите шланг отбора разряжения вакуумного усилителя тормозов (рис. 2.86).
Отсоедините шланги с помощью заправочной станции (Mot. 1202-01 или Mot. 1202-02 или (Mot. 1448).
Отсоедините колодку проводов о т нижнего кислородного датчика.

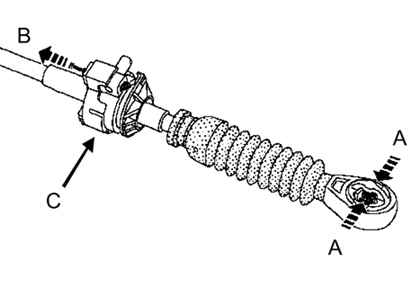

Отсоединение троса рычагов коробки передач
Рис. 2.87. Отсоединение троса рычагов коробки передач


Отсоедините тросы от рычагов на коробке передач, сжав наконечник троса в точках А, потяните фиксатор в направлении В и приподнимите тросы в точке С, как показано на рисунке 2.87.

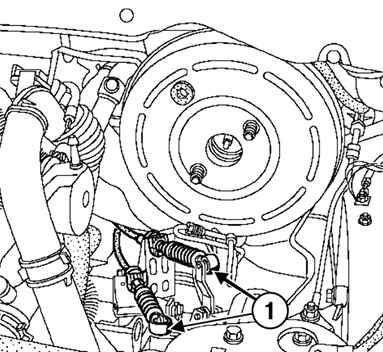

Отсоединение тросов переключения и выбора передач
Рис. 2.88. Отсоединение тросов переключения и выбора передач: 1 – тросы


Отсоедините тросы переключения и выбора передач от коробки передач (рис. 2.88).

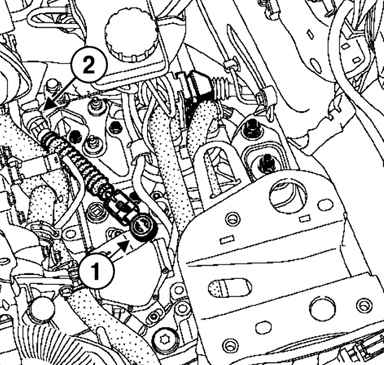

Снятие шарового наконечника троса многофункционального переключателя и троса привода многофункционального переключателя
Рис. 2.89. Снятие шарового наконечника троса многофункционального переключателя и троса привода многофункционального переключателя: 1 – наконечник троса; 2 – трос привода


Снимите шаровой наконечник троса и трос привода многофункционального переключателя, разблокировав стопор оболочки троса (рис. 2.89).

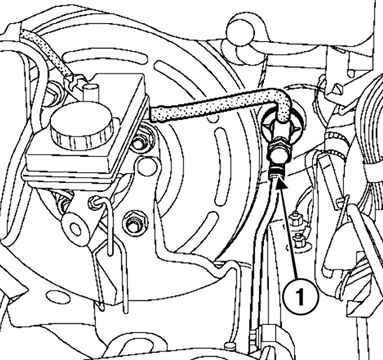

Отсоединение подводящего трубопровода гидропривода сцепления
Рис. 2.90. Отсоединение подводящего трубопровода гидропривода сцепления: 1 – фиксатор


Потяните за фиксатор и отсоедините подводящий трубопровод гидропривода сцепления (рис. 2.90).

ПРИМЕЧАНИЕ
Установите на трубопровод заглушку, чтобы воспрепятствовать вытеканию жидкости.

Снимите вал привода левого переднего колеса.
Снимите вал привода правого переднего колеса.
Снимите детали крепления приемной трубы системы выпуска отработавших газов.
Снимите нижнюю реактивную тягу и подрамник.
Установите гидравлический кран с талью или цепью.
Отметьте положение опоры маятниковой подвески двигателя относительно кузова.
Снимите опору двигателя.

Опора маятниковой подвески коробки передач
Рис. 2.91. Опора маятниковой подвески коробки передач


Снимите опору маятниковой подвески коробки передач (рис. 2.91).
Снимите двигатель в сборе с коробкой передач, повернув его.
