3.13.2.1. Снятие (работы, производимые со стороны колеса)

Установите автомобиль на двухстоечный подъемник.
Снимите тягу датчика корректора ксеноновых фар (если они установлены).
Снимите левое переднее колесо.
Оверните гайку ступицы с помощью приспособления (Rou. 604-01).
Отсоедините колодку проводов от датчика скорости вращения колеса.

Снятие компонентов вала привода левого колеса

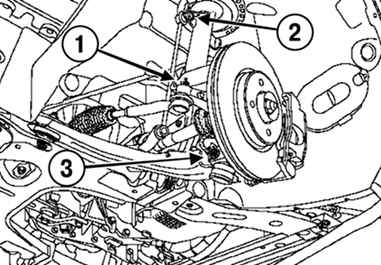

Рис. 3.175. Снятие компонентов вала привода левого колеса: 1 – палец шарового шарнира наконечника рулевой тяги; 2 – палец верхнего шарнира стойки стабилизатора поперечной устойчивости; 3 – болт крепления шаровой опоры рычага подвески


Оверните гайку крепления пальца шарового шарнира наконечника рулевой тяги (рис. 3.175);
Снимите:
– шаровой шарнир наконечника рулевой тяги из поворотного кулака с помощью приспособления (Tav. 476);
– гайку крепления пальца верхнего шарнира стойки стабилизатора поперечной устойчивости (см. рис. 3.175);
– болт крепления шаровой опоры рычага подвески (см. рис. 3.175).
Отведите от поворотного кулака приводной вал, повернув поворотный кулак.
Извлеките из ступицы шлицевой хвостовик наружного шарнира вала.
