11.4. Снятие и установка тормозных дисков

Замену тормозных дисков следует производить на обоих колёсах одной оси; корме того, одновременно с заменой дисков следует заменить и колодки. Ниже приводится описание только для одного колеса.

Передние тормозные диски

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите передние колёса.

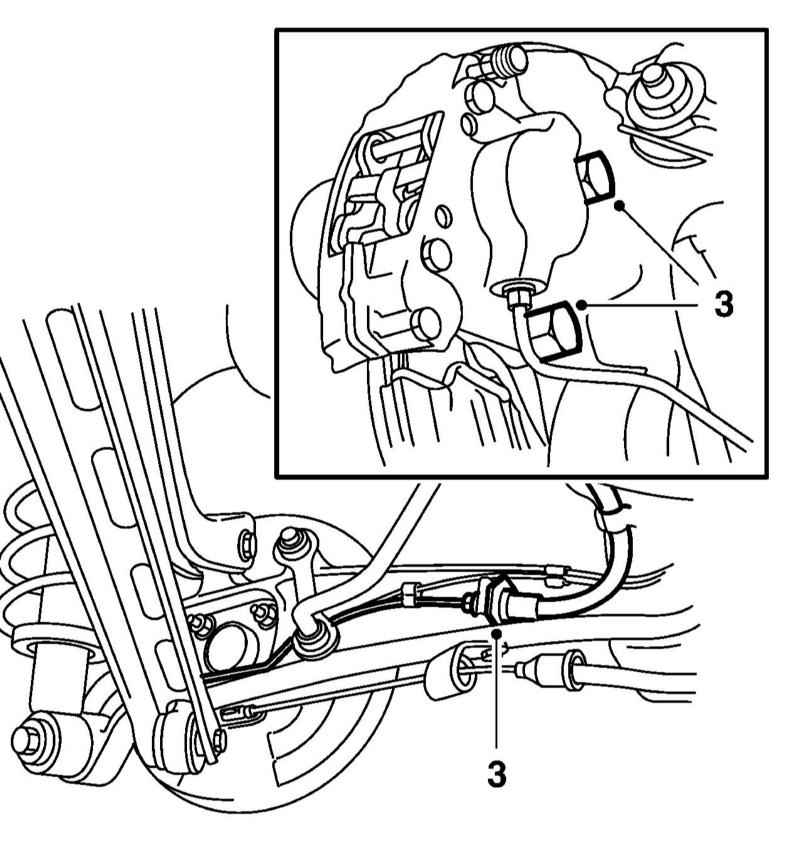

  1. Выжмите поршень тормозного цилиндра и выверните болты крепления анкерной скобы к поворотному кулаку. Подвесьте сборку тормозного механизма на стойке подвески так, чтобы не нагружать тормозной шланг.

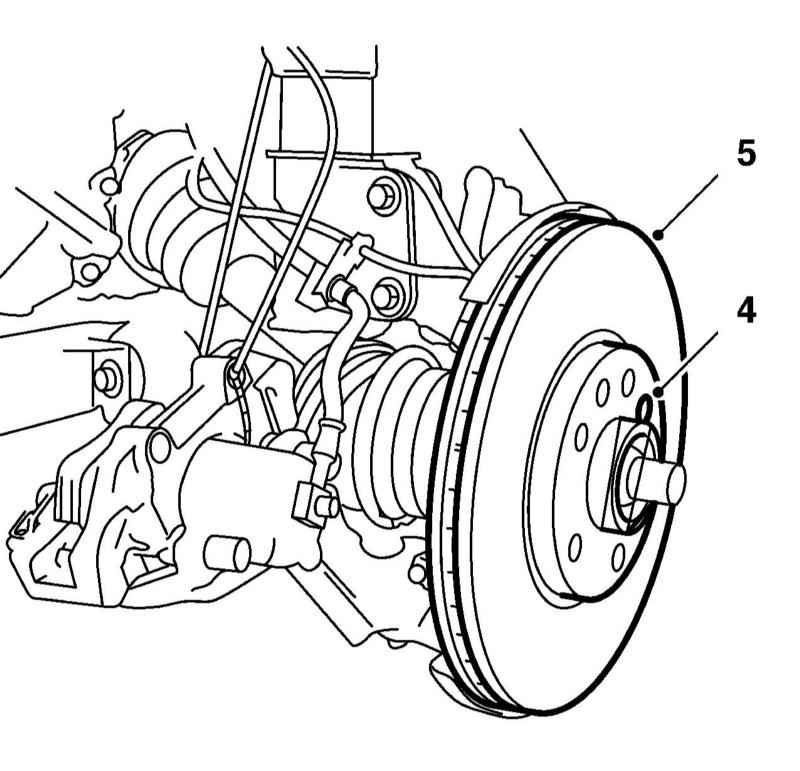

  1. Выверните болты крепления тормозного диска и снимите его со ступицы.
  1. Очистите тормозной диск и установите его на ступицу.

На поверхностях диска, сопрягаемых со ступицей не должно быть ржавчины и задиров. Резьбу болтов крепления диска смазывайте герметиком Loctite 242.

  1. Установите анкерную скобу вместе с суппортом, предварительно смазав болты её крепления герметиком Loctite 242.
  2. Установите колёса и опустите автомобиль на землю.
  3. Выжмите педаль тормоза, чтобы отжать поршни тормозных цилиндров и в заключение проверьте и при необходимости откорректируйте уровень тормозной жидкости.
  4. Проедьтесь на автомобиле и проверьте исправность функционирования тормозных механизмов.

Задние тормозные диски

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и снимите задние колёса.

Модели с плавающим суппортом

 ПОРЯДОК ВЫПОЛНЕНИЯ

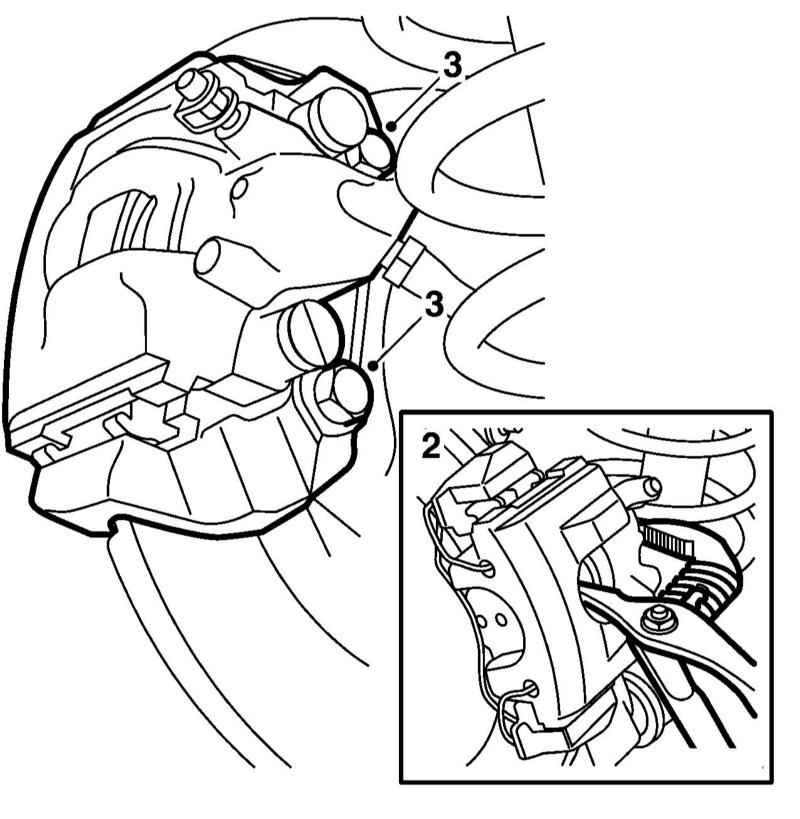

  1. Выжмите поршень тормозного цилиндра (2) и выверните болты (3) крепления анкерной скобы. Подвесьте сборку тормозного механизма на стойке подвески так, чтобы не нагружать тормозной шланг.

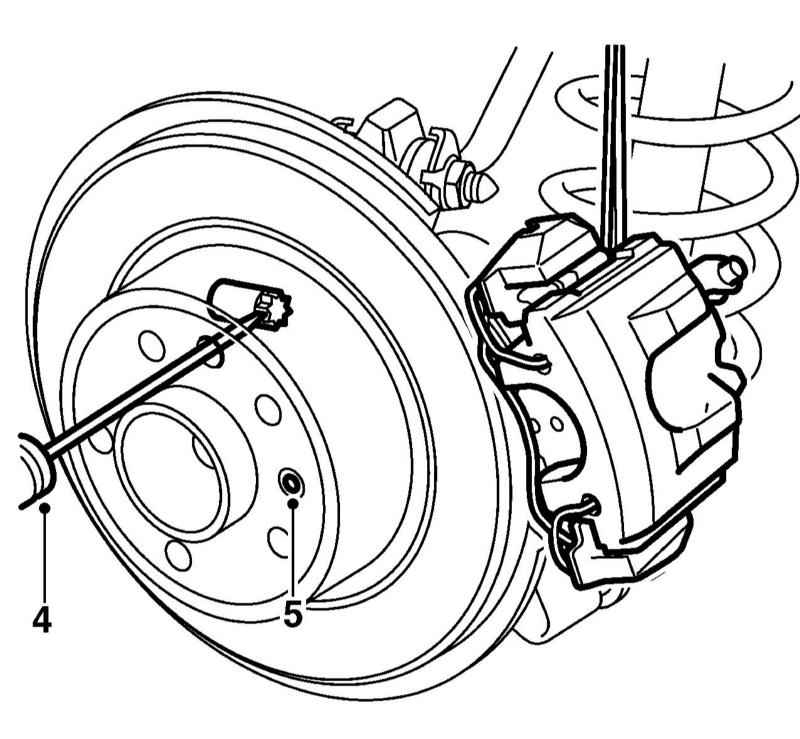

  1. Ослабьте привод стояночного тормоза (4), выверните болты (5) крепления тормозного диска и снимите его со ступицы.
  1. Очистите тормозной диск и установите его на ступицу.

На поверхностях диска, сопрягаемых со ступицей не должно быть ржавчины и задиров. Резьбу болтов крепления диска смазывайте герметиком Loctite 242.

  1. Отрегулируйте стояночный тормоз (см. Раздел Проверка тормозной системы).

Модели с неподвижным суппортом

 ПОРЯДОК ВЫПОЛНЕНИЯ

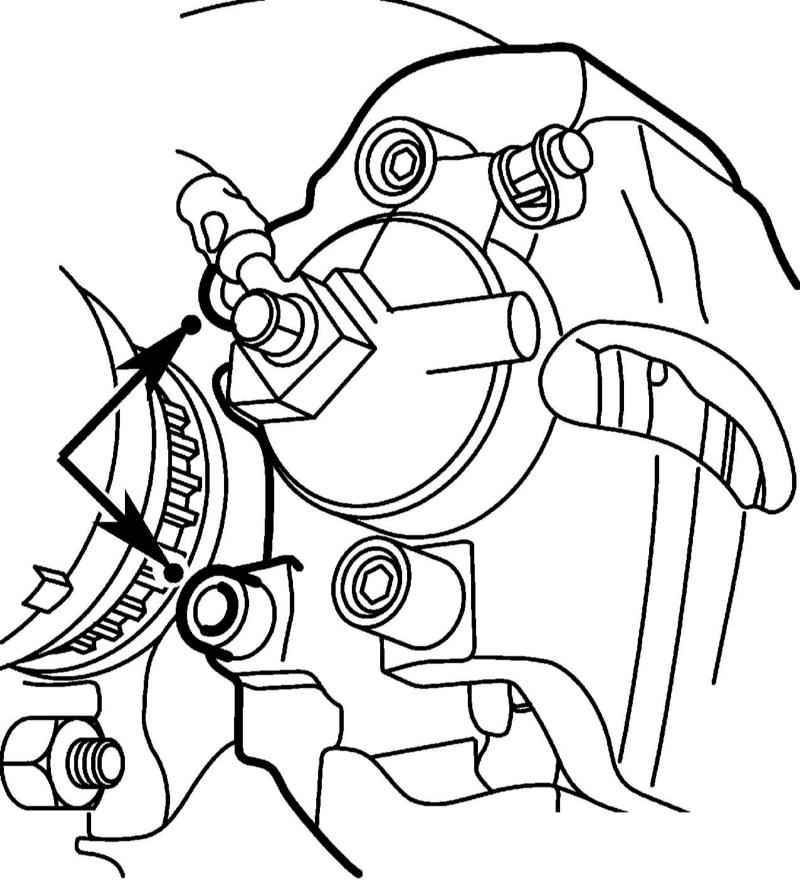

  1. Отожмите наружный поршень тормозного цилиндра.
  1. Выверните болты крепления суппорта, высвободите тормозной шланг из фиксатора на рычаге подвески и подвесьте суппорт так, чтобы не нагружать тормозной шланг.
