11. Подвеска

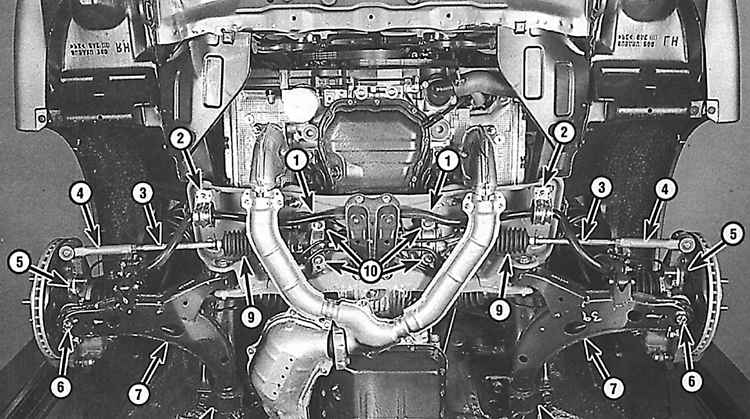

Элементы передней подвески

1 – стабилизатор поперечной устойчивости
2 – зажимы крепления стабилизатора
3 – рулевая тяга
4 – наконечник рулевой тяги
5 – поворотный кулак

6 – нижний шаровой шарнир
7 – поперечный рычаг
8 – втулка крепления поперечного рычага
9 – защитный чехол рулевой передачи
10 – болты крепления рулевой передачи

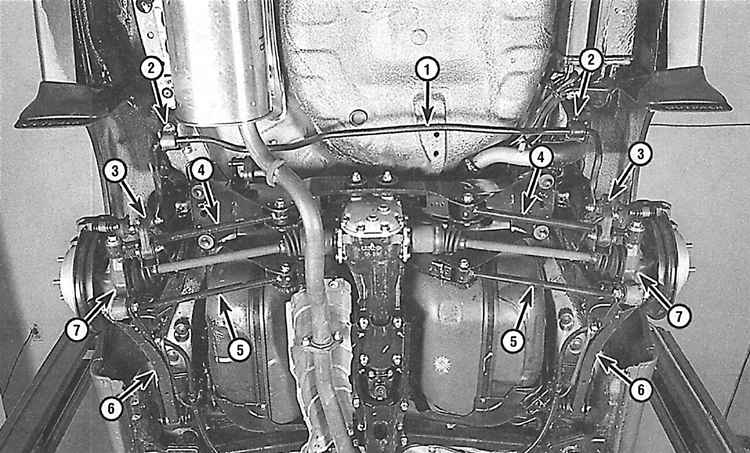

Элементы задней подвески (4WD)

1 – стабилизатор поперечной
устойчивости
2 – зажим крепления стабилизатора
3 – тяга стабилизатора

4 – задний поперечный рычаг
5 – передний поперечный рычаг
6 – продольный рычаг
7 – крепежный элемент задней ступицы

Передняя подвеска независимого типа состоит из стойки передней подвески, поперечных рычагов, поворотных кулаков и стабилизатора поперечной устойчивости. Верхняя часть передних стоек крепится к кузову, а нижняя часть крепится болтами к поворотному кулаку. Стабилизатор поперечной устойчивости крепится к балке и связан тягами с поперечными рычагами.

Независимая задняя подвеска состоит из задней стойки, продольных и поперечных рычагов, шарниров и стабилизатора поперечной устойчивости.
