11.18. Защелка, замок двери и рукоятка

ЗАЩЕЛКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите стекло и снимите облицовку двери и водозащитный экран (см. подраздел 11.16.).

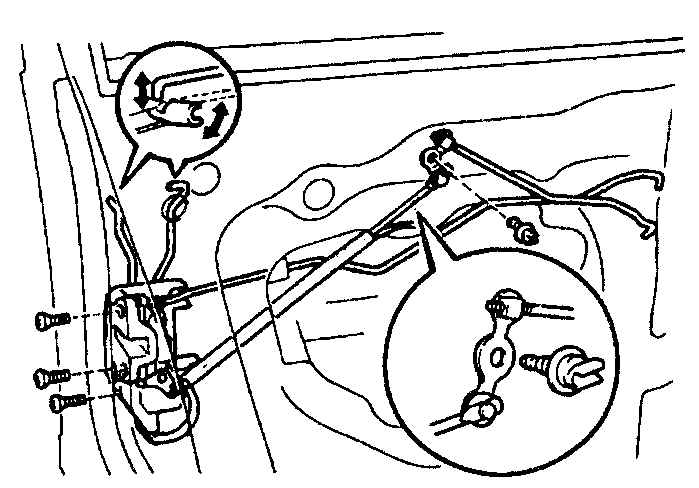

2. Через проем в каркасе двери отсоедините тяги от наружной рукоятки к защелке, от замка к защелке и от внутренней ручки к защелке. Защелка крепится к торцу двери тремя винтами.
3. Все тяги механизма запирания крепятся пластмассовыми скобами. Для их отсоединения подденьте скобу в месте зацепления с тягой и удалите тягу из отверстия. На автомобилях с электроприводом замка отсоедините от защелки разъем.
4. Отверните винты и снимите защелку через проем в каркасе двери.
5. Установка выполняется в обратном порядке.

НАРУЖНАЯ РУЧКА ДВЕРИ И ЗАМОК

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите стекло, снимите облицовку двери и водозащитный экран (см. подраздел 11.16.).

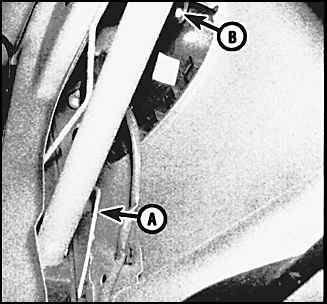

2. Через проем в каркасе двери отсоедините тягу (А) от наружной рукоятки к защелке и отверните болты крепления замка и ручки (В).

Предупреждение

Можно также отвернуть болты и достать ручку снаружи, что облегчает отсоединение тяги.

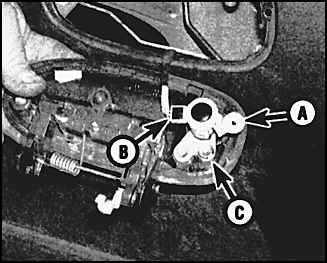

3. Снимите ручку и замок. При необходимости отсоедините тягу в шарнире (А), удалите стопорное кольцо или отсоедините разъем В и отвентите болт С крепления выключателя замка (на моделях с электроприводом замка).
4. Установка выполняется в обратном порядке.
