8.2.5. Тросик рычага переключения передач

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

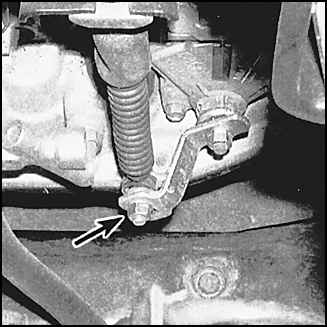

1. Поднимите и закрепите переднюю часть автомобиля. 2. Снимите защитные щитки, закрывающие пространство межу передней частью автомобиля и нижней поперечиной. 3. Ослабьте гайку переключающего рычага на коробке передач (указана стрелкой). 4. Установите переключающий рычаг в парковочное положение (до упора вверх), а потом на два щелчка вниз в нейтральное положение (4-цилиндровые модели, коробка передач А140Е). 5. Установите переключающий рычаг в парковочное положение (до упора вниз), а потом на два щелчка вверх (6-цилиндровые модели, коробка передач А541Е). 6. Установите рычаг переключения передач в салоне в нейтральное положение. 7. Затяните стопорную гайку. 8. Проверьте, как функционирует рычаг переключения и коробка передач.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

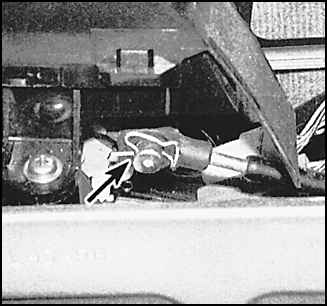

1. Отсоедините тросик от переключающего рычага на коробке передач (гайка указана стрелкой). 2. Снимите большой фиксатор тросика (указан стрелкой), расположенный над рычагом. Отсоедините тросик от кронштейна. 3. Выкрутите болты фиксатора тросика (указаны стрелками), расположенного на разделительной перегородке. 4. Снимите центральную панель. 5. Снимите большой фиксатор тросика. 6. Снимите проволочный фиксатор, выбейте стопорный штифт (указан стрелкой) и отсоедините тросик от рычага переключения передач. 7. Снимите тросик. 8. Установка проводится в обратном порядке снятия.
