1.1.4. Идентификационные данные автомобиля

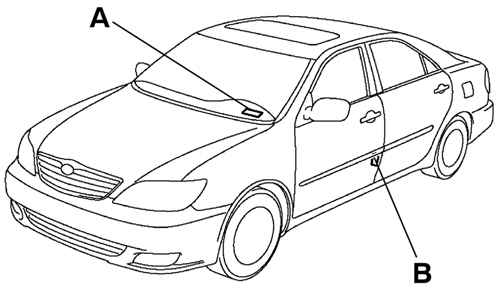

Рис. 1.17. Места расположения табличек с идентификационными данными автомобиля: А – табличка с идентификационным номером транспортного средства ; В – сертификационная наклейка

Все автомобили снабжены идентификационными данными завода-изготовителя, размещаемыми в различных частях кузова. Двигатель автомобиля также снабжен идентификационным номером, как правило выбитым на корпусе. Идентификационный номер транспортного средства нанесен на специально предназначенной для этого табличке и сертификационной наклейке (рис. 1.17).

Места расположения табличек с серийными номерами рабочих агрегатов автомобиля

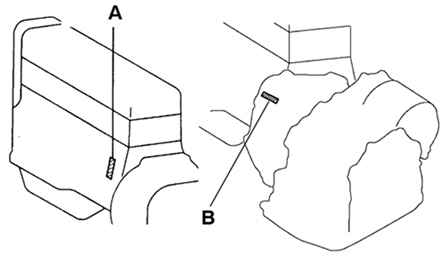

Рис. 1.18. Места расположения табичек с серийными номерами рабочих агрегатов автомобиля: А – серийный номер двигателя; В – серийный номер коробки передач

Серийный номер двигателя выбит на блоке цилиндров двигателя, серийный номер коробки передач выбит на ее корпусе (рис. 1.18).
