1.3.1.4. Фильтр кондиционирования воздуха

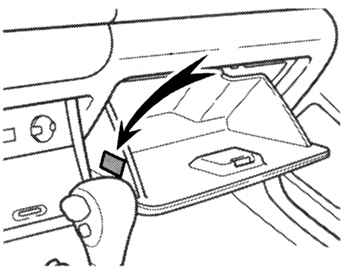

Рис. 1.118. Местоположение бирки с информацией об усановленном фильтре кондиционирования воздуха

Бирка с информацией о фильтре кондиционирования воздуха расположена на левой стороне ящика для перчаток, как показано на рисунке 1.118, и означает то, что фильтр установлен.

Фильтр кондиционирования воздуха предотвращает попадание пыли через вентиляционное отверстие кондиционирования воздуха в автомобиль.

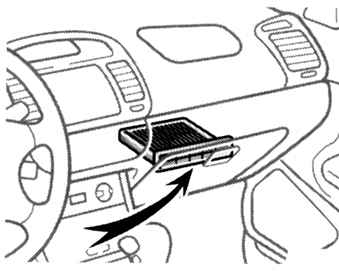

Рис. 1.119. Местоположение фильтра кондиционирования воздуха

Фильтр кондиционирования воздуха расположен сзади ящика для перчаток (рис. 1.119).
