2.3.5.4. Впускной коллектор

Диаметр каналов впускного коллектора увеличен, а длина оптимизирована с тем, чтобы улучшить рабочие характеристики двигателя.

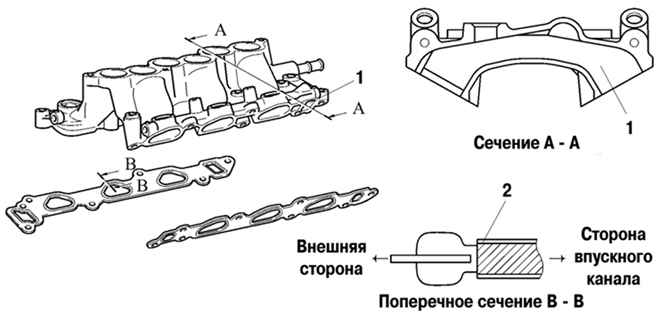

Рис. 2.197. Впускной коллектор: 1 – канал системы охлаждения двигателя; 2 – резиновое покрытие

Канал системы охлаждения двигателя соединяет левый и правый ряды цилиндров в задней части впускного коллектора (см. рис. 2.197). Поверхности прокладок впускного коллектора имеют резиновое покрытие, что повышает их эксплуатационную надежность.
