2.4.6. Сборка головки блока цилиндров

ПРИМЕЧАНИЕ
Перед сборкой очистите все детали, которые будут собираться. На все трущиеся поверхности нанесите свежее моторное масло. Замените все прокладки и сальники.


Запрессовка новой трубки свечи зажигания

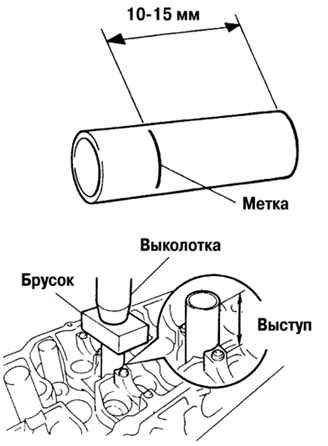

Рис. 2.286. Запрессовка новой трубки свечи зажигания


Установите новые трубки свечей зажигания. Нанесите клей на трубки свечи зажигания. Запрессуйте новую трубку свечи зажигания таким образом, чтобы она выступала на 42,4–43,4 мм от плоскости разъема головки блока цилиндров (рис. 2.286).

Запрессовка новое трубки системы вентиляции картера

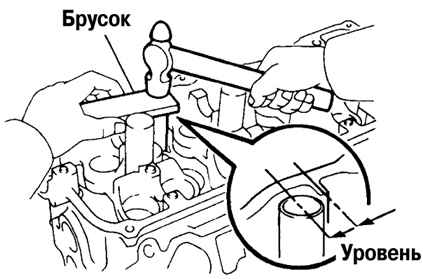

Рис. 2.287. Запрессовка новое трубки системы вентиляции картера


Используя деревянную пластину и молоток, запрессуйте также новые трубки системы вентиляции картера таким образом, чтобы они находились на одном уровне с плоскостью разъема головки блока цилиндров (рис. 2.287).

Установка новых маслосъемных колпачков

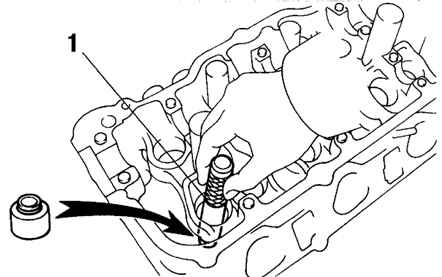

Рис. 2.288. Установка новых маслосъемных колпачков: 1 – специальное приспособление


С помощью подходящего приспособления установите новые маслосъемные колпачки (рис. 2.288).

Маркировка новых маслосъемных колпачков

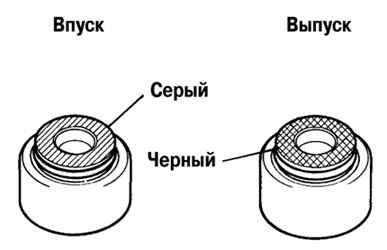

Рис. 2.289. Маркировка новых маслосъемных колпачков


На маслосъемные колпачки впускных клапанов нанесено резиновое уплотняющее покрытие. Маслосъемные колпачки впускных клапанов окрашены в серый или коричневый цвет, а маслосъемные колпачки выпускных клапанов – в черный цвет (рис. 2.289).
Установите следующие детали:
клапан;
седло пружины клапана;
пружину клапана;
тарелку пружины;
сухари.
С помощью подходящего приспособления сожмите клапанную пружину и установите два сухаря вокруг стержня клапана. Молотком с пластиковой головкой слегка ударьте по торцу стержня клапана, чтобы обеспечить надежную фиксацию клапана сухарями. Установите толкатели клапанов и регулировочные шайбы; убедитесь, что толкатели вращаются свободно от руки.
