4.2.4. Компоненты передней подвески

Проверка компонентов передней подвески

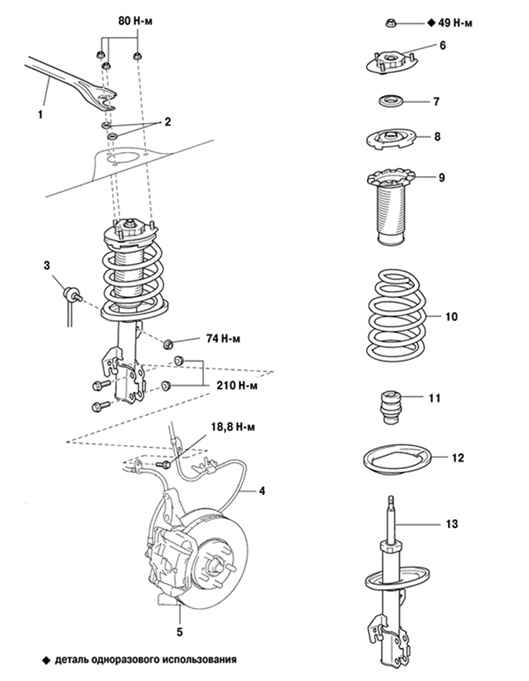

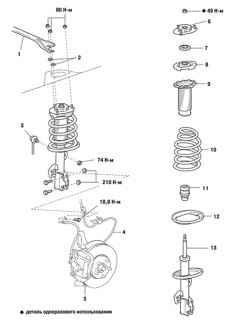

Рис. 4.20. Амортизаторная стойка передней подвески: 1 – центральный рычаг передней подвески; 2 – шайбы; 3 – стойка стабилизатора; 4 – датчик частоты вращения (ABS); 5 – тормозной диск; 6 – верхняя опора стойки; 7 – подшипник верхней опоры; 8 – верхняя чаш

Амортизаторная стойка передней подвески (рис. 4.20).

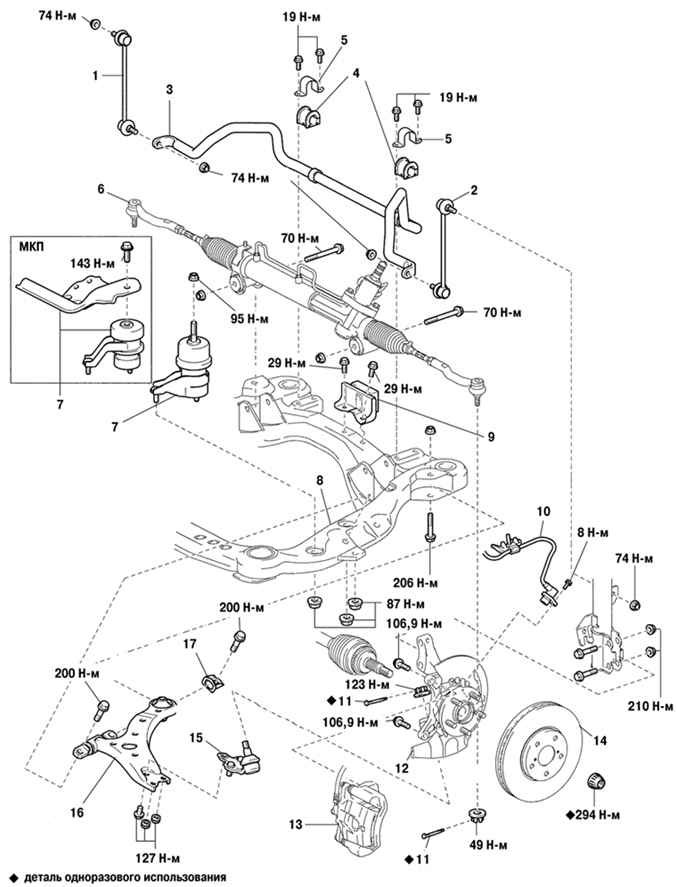

Рис. 4.21. Компоненты передней подвески: 1 – стойка стабилизатора поперечной устойчивости правая; 2 – стойка стабилизатора поперечной устойчивости левая; 3 – стабилизатор поперечной устойчивости передней подвески; 4 – резиновый демпфер стабилизатора попер

Компоненты передней подвески (см рис. 4.21).
