4.2.8. Компоненты задней подвески

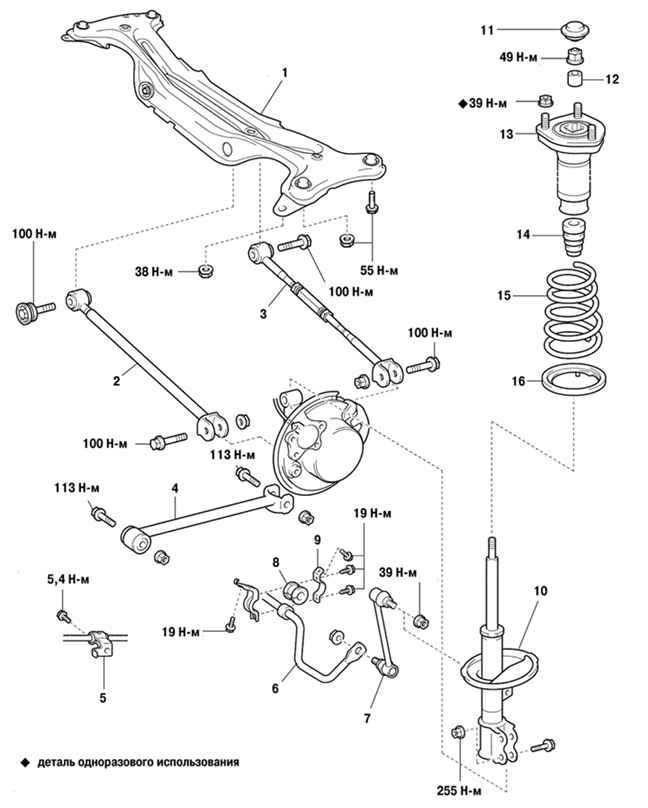

Рис. 4.37. Компоненты задней подвески: 1 – балка задней подвески; 2 – нижний рычаг задней подвески №1; 3 – нижний рычаг задней подвески №2; 4 – продольный рычаг задней подвески; 5 – трос привода стояночного тормоза; 6 – стабилизатор поперечной устойчивост

Компоненты задней подвески показаны на рис. 4.37.
