5.2.9.3. Установка

Установите новую прокладку и затяните перепускной клапан.

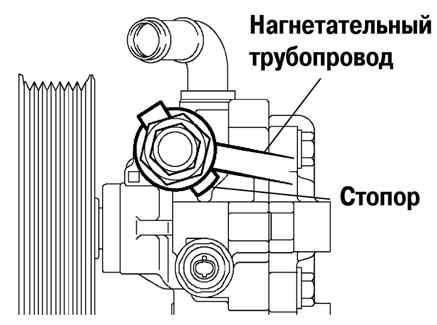

Рис. 5.46. Установка нагнетательного трубопровода

ПРИМЕЧАНИЕ

Установите стопор нагнетательного трубопровода так, чтобы он касался переднего кронштейна, как показано на рисунке 5.46, и затяните перепускной клапан.

Установите насос в сборе с нагнетательным трубопроводом.

Установите приводной ремень насоса гидроусилителя.

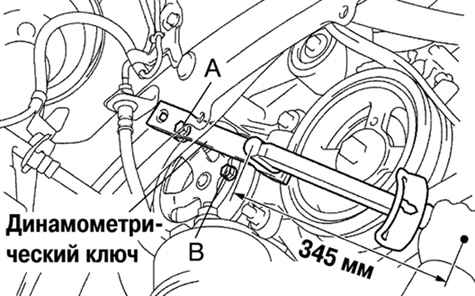

Рис. 5.47. Затягивание болта «А»

Используя динамометрический ключ с длиной опоры 345 мм, затяните болт «А» (рис. 5.47).

Момент затяжки с использованием специнструмента и динамометрического ключа длинной 345 мм: 29 Н·м.

Затяните болт «В».

Момент затяжки: 43 Н·м.

ПРИМЕЧАНИЕ

Момент затяжки будет правильным, если специнструмент расположен параллельно динамометрическому ключу.

Подсоедините разъем к датчику давления рабочей жидкости.

Установите две втулки, две пластины держателя и затяните болт.

Момент затяжки: 10 Н·м.

Подсоедините возвратный шланг.

Установите правый защитный фартук и затяните два болта.

Прокачайте систему усилителя рулевого управления.
