7.5.2.2. Проверка электрического замка передней двери со стороны пассажира

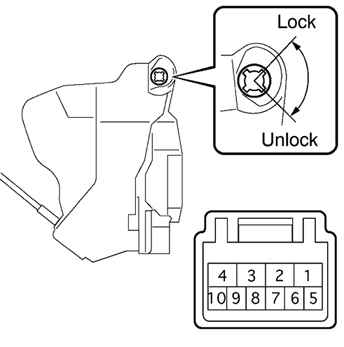

Рис. 7.60. Проверка выключателя центрального замка передней двери со стороны пассажира

Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице.

Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF».

Если проводимость не соответствует данным в таблице, замените выключатель.

Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице.

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

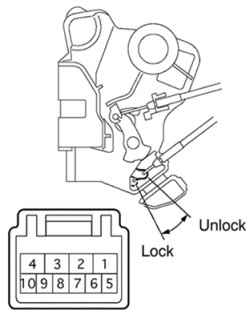

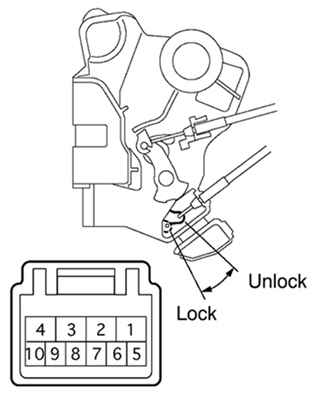

Рис. 7.61. Проверка работы электропривода замка передней двери со стороны пассажира

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка двери со стороны пассажира в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.
