2.5.3. Проверка частоты вращения холостого хода

Проверка с помощью портативного диагностического прибора II

Прогрейте двигатель.

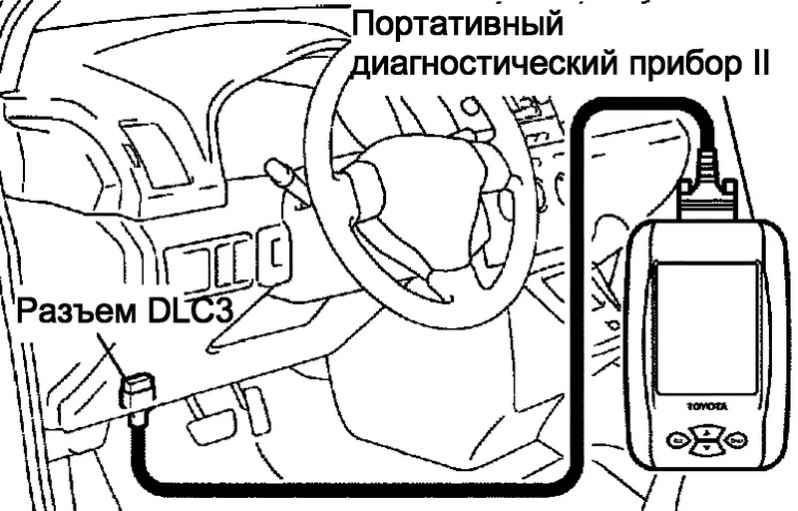

Рис. 2.319. Подключение диагностического прибора к разъему DLC3

Подключите портативный диагностический прибор II к разъему DLC3 (рис. 2.319).

Включите зажигание ON (START).

Выберете режим прибора: Powertrain/ Engine and ECT/ Data List/ Engine SPD.

Частота вращения холостого хода: 750–850 мин^–1.

ПРИМЕЧАНИЕ

Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.

Перед подключением щупа прибора к клемме выключите все дополнительное оборудование и кондиционер.

Проверка без портативного диагностического прибора II

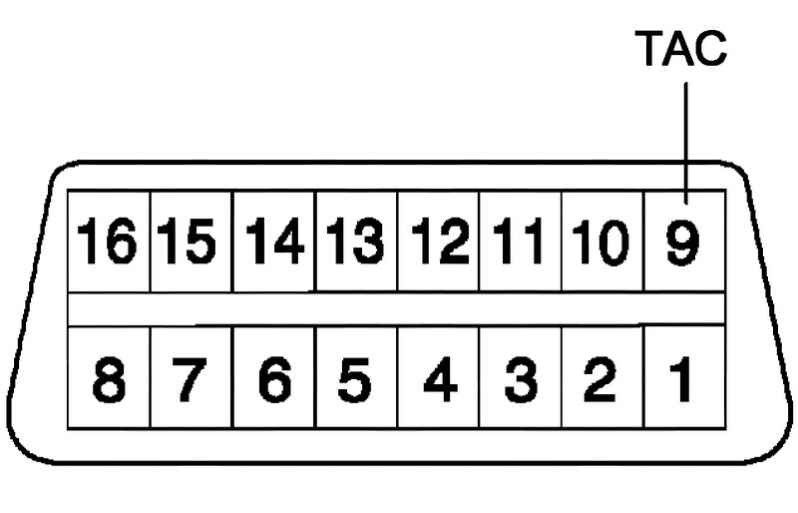

Рис. 2.320. Вывод ТАС разъема DLC3

С помощью SST подключите тахометр к клемме 9 (TAC) разъема DLC3 (рис. 2.320).

Включите зажигание ON (START).

Проверьте частоту вращения холостого хода.

Частота вращения холостого хода: 750–850 мин^–1.

ПРИМЕЧАНИЕ

Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.

Перед подключением щупа прибора к клемме выключите все дополнительное оборудование и кондиционер.
