7.2.7. Замена генератора в сборе (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

Снятие верхнего кожуха радиатора

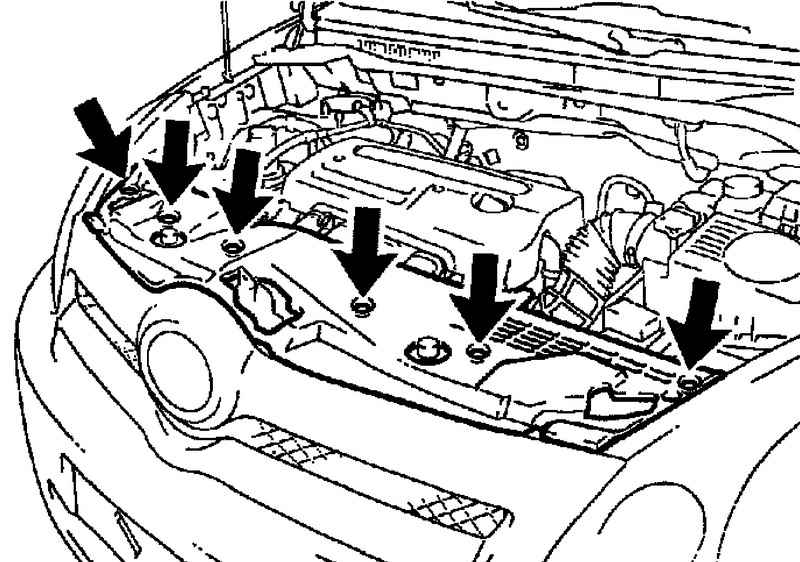

Крепление верхнего кожуха радиатора
Рис. 7.27. Крепление верхнего кожуха радиатора


Извлеките 6 клипс и снимите верхний кожух радиатора (рис. 7.27).

Снятие нижнего левого щитка двигателя в сборе

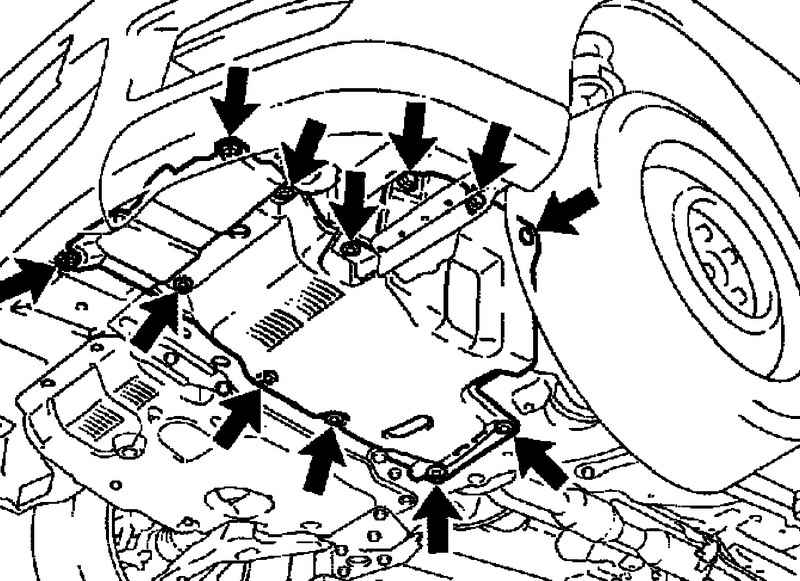

Крепление нижнего левого щитка двигателя в сборе
Рис. 7.28. Крепление нижнего левого щитка двигателя в сборе


Выверните 4 винта, извлеките 8 клипс и снимите нижний щиток двигателя (рис. 7.28).

Снятие нижнего щитка двигателя №1

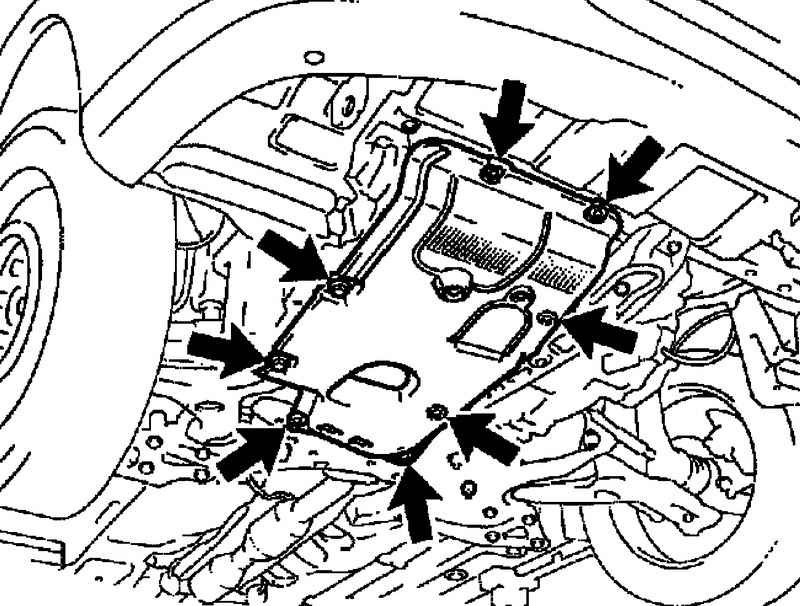

Крепление нижнего щитка двигателя №1
Рис. 7.29. Крепление нижнего щитка двигателя №1


Выверните 2 винта, извлеките 6 клипс и снимите нижний щиток двигателя №1 (рис. 7.29).

Снятие нижнего правого щитка двигателя

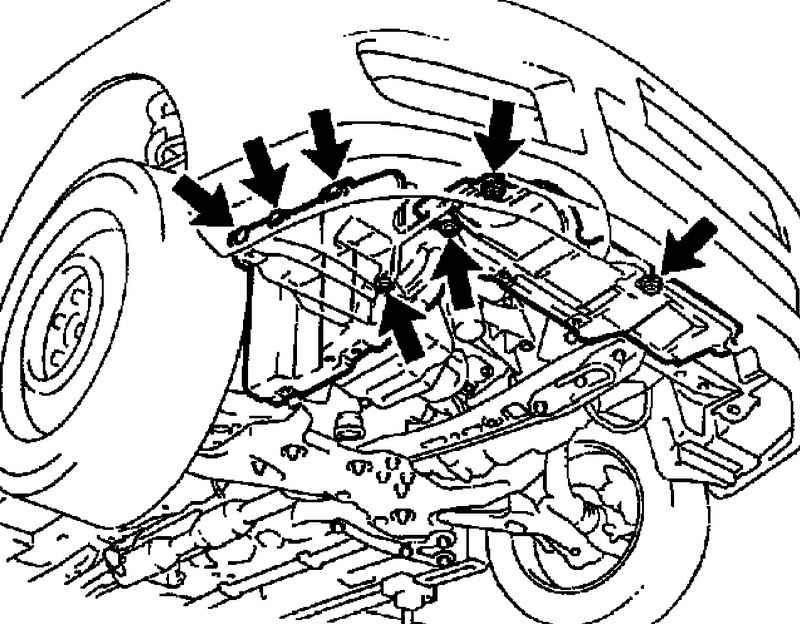

Крепление нижнего правого щитка двигателя
Рис. 7.30. Крепление нижнего правого щитка двигателя


Выверните 4 винта, извлеките 3 клипсы и снимите нижний щиток двигателя (рис. 7.30).

Снятие генератора в сборе
Отсоедините разъем генератора.
Снимите колпачок клеммы №2.

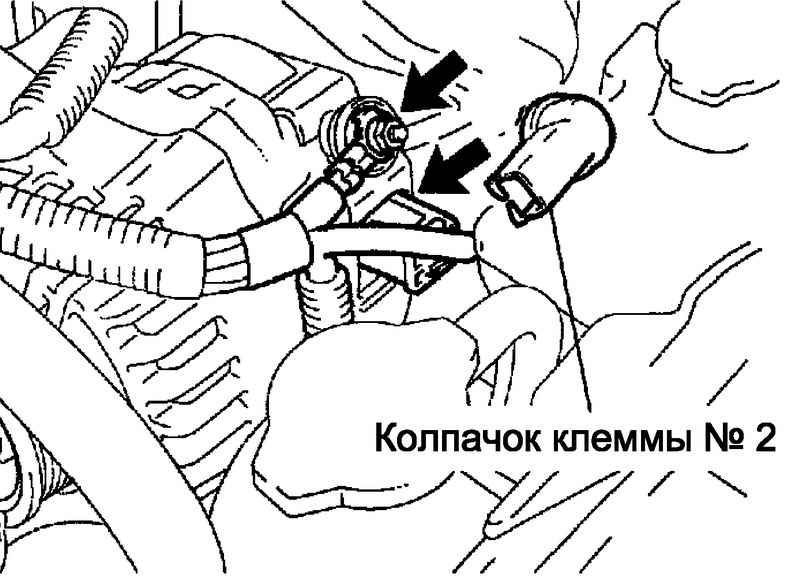

Гайка крепления провода и разъем стартера
Рис. 7.31. Гайка крепления провода и разъем стартера


Отверните гайку и отсоединить провод генератора (рис. 7.31).

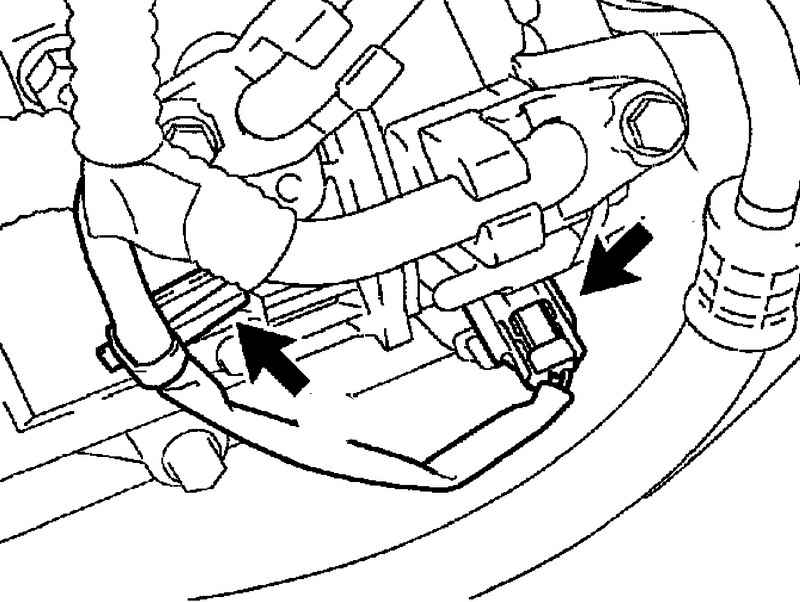

Разъем электромагнитной муфты и хомут жгута проводов
Рис. 7.32. Разъем электромагнитной муфты и хомут жгута проводов


Отсоедините разъем электромагнитной муфты (модели с системой кондиционирования) (рис. 7.32).
Снимите хомут жгута проводов (модели с системой кондиционирования).

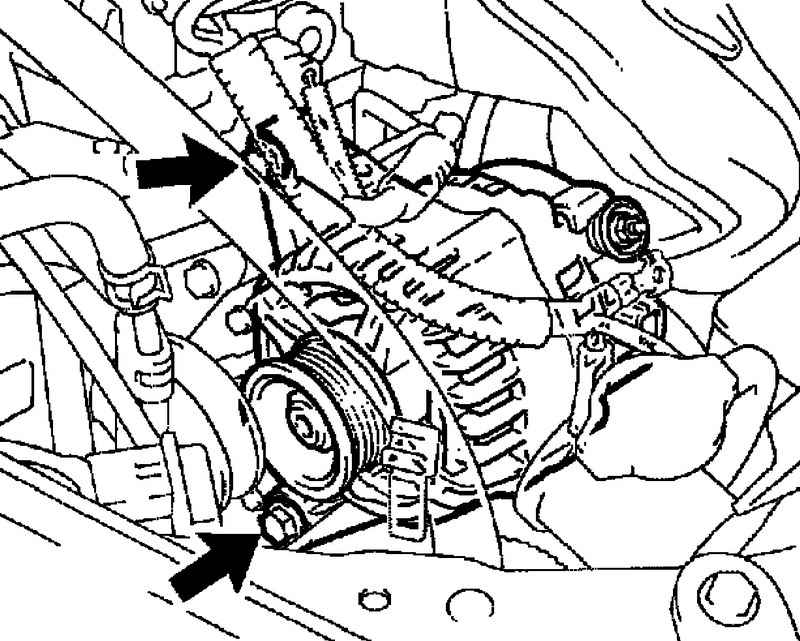

Болты крепления генеатора
Рис. 7.33. Болты крепления генеатора


Выверните 2 болта и снимите генератор (рис. 7.33).

Установка генератора в сборе
Установите и закрепите генератор 2 болтами.

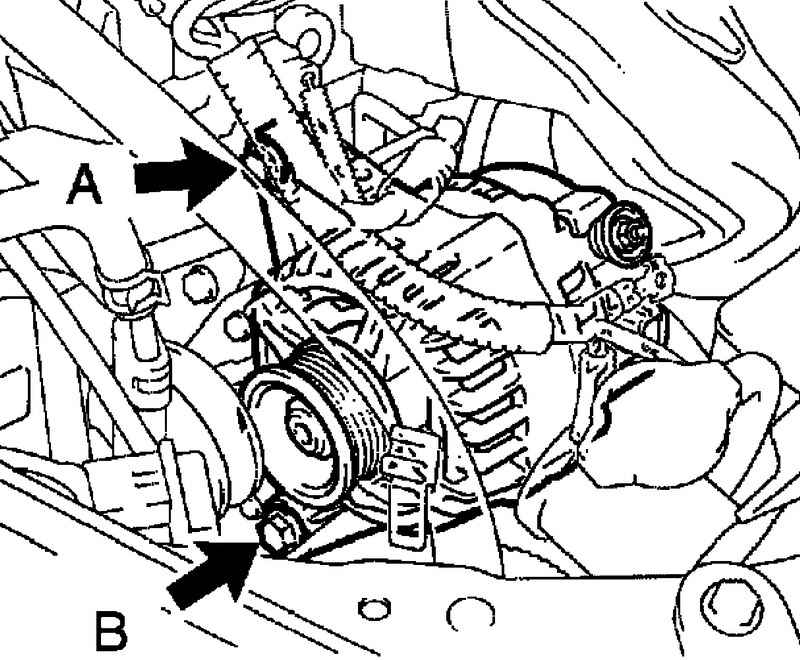

Болты А и В крепления генеатора
Рис. 7.34. Болты А и В крепления генеатора


Момент затяжки: 25 Н·м для болта А, 54 Н·м для болта В (рис. 7.34).
Установите хомут жгута проводов (модели с системой кондиционирования).
Подсоедините разъем электромагнитной муфты (модели с системой кондиционирования).
Подсоедините и закрепите провод генератора гайкой.
Момент затяжки: 9,8 Н·м.
Установите колпачок клеммы №2.
Подсоедините разъем генератора.
Установите клиновой ремняь вентилятора и генератора.

Установка нижнего правого щитка двигателя

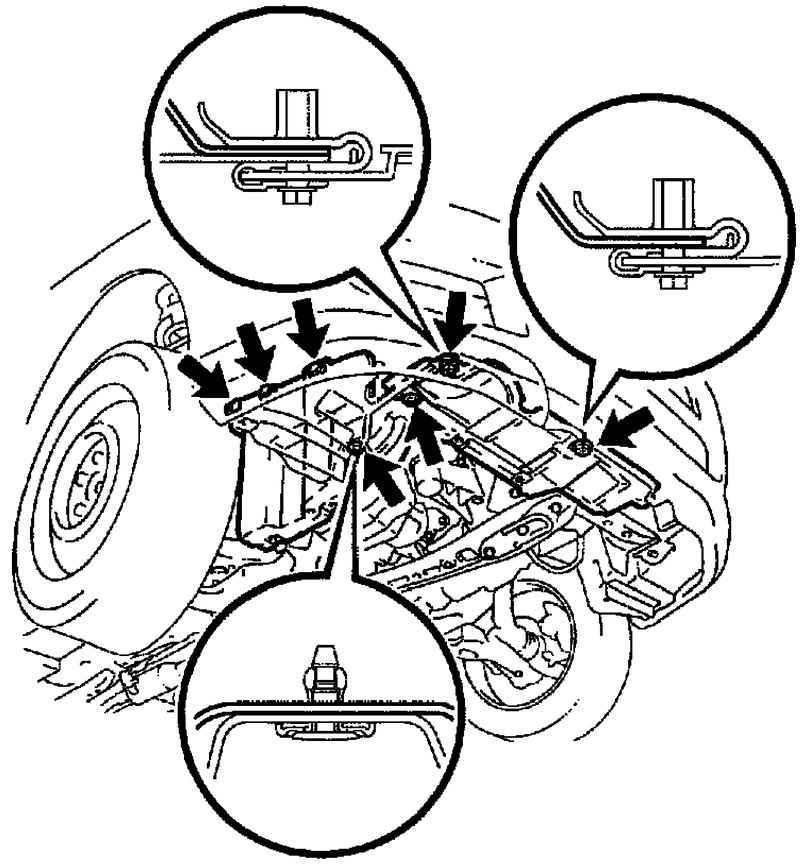

Схема установки нижнего правого щитка двигателя
Рис. 7.35. Схема установки нижнего правого щитка двигателя


Установите и закрепите нижний щиток двигателя 4 винтами и 3 клипсами (рис. 7.35).

Установка нижнего щитка двигателя №1

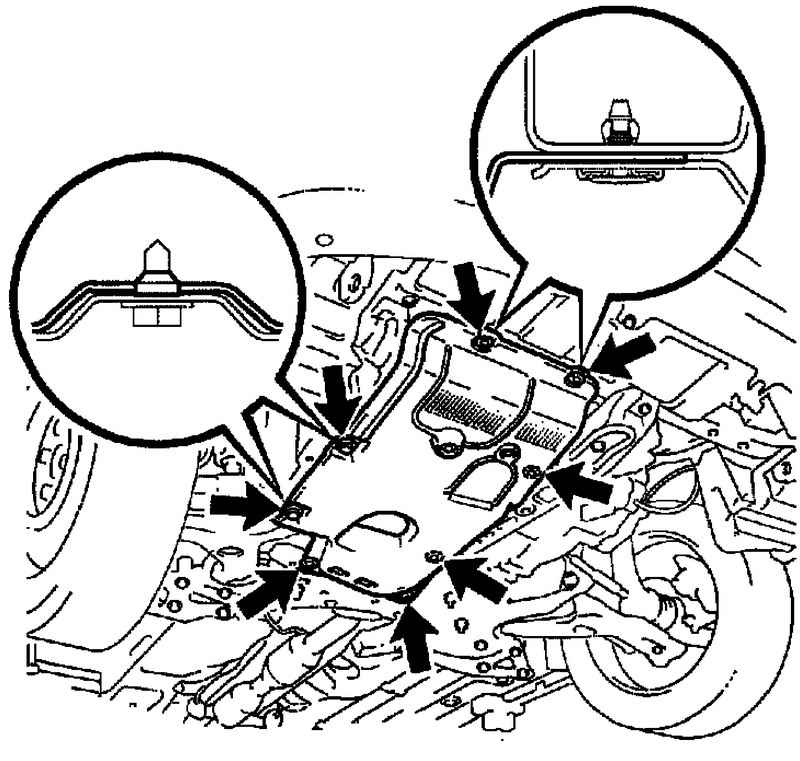

Схема установки нижнего щитка двигателя №1
Рис. 7.36. Схема установки нижнего щитка двигателя №1


Установите и закрепите нижний щиток двигателя №1 2 винтами и 6 клипсами (рис. 7.36).

Установка нижнего левого щитка двигателя

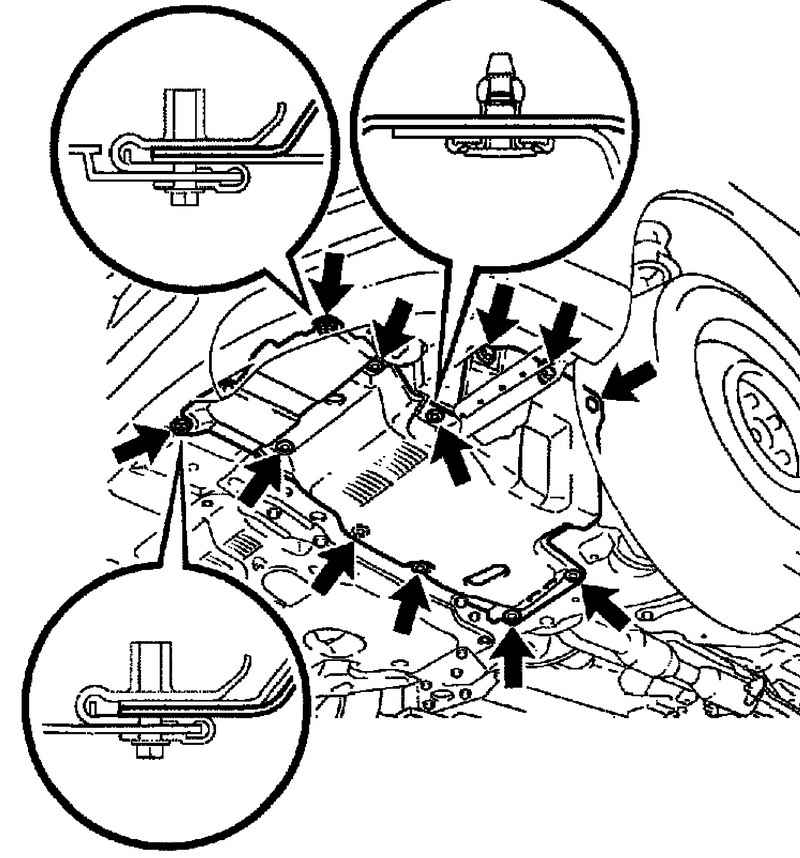

Схема установки нижнего левого щитка двигателя в сборе
Рис. 7.37. Схема установки нижнего левого щитка двигателя в сборе


Установите и закрепите нижний щиток двигателя 4 винтами и 8 клипсами (рис. 7.37).

Установка верхнего кожуха радиатора
Установите и закрепите верхний кожух радиатора 6 клипсами.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
