1. Перед разборкой промаркируйте положение муфты относительно
ступицы.
|

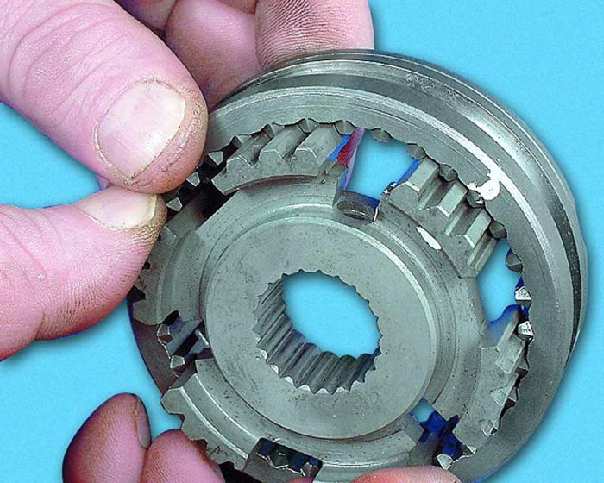

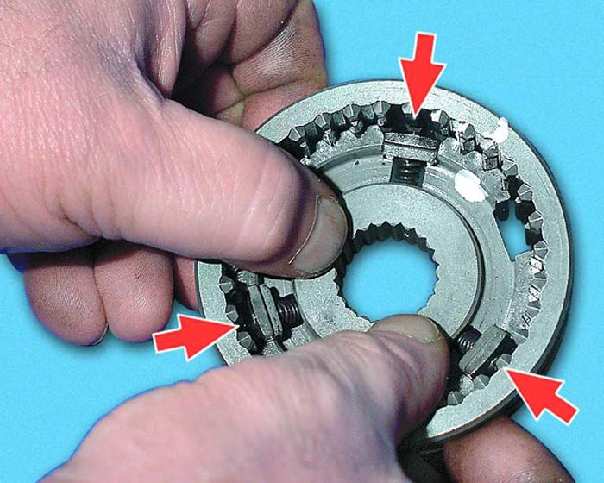

2. Разберите аккуратно синхронизатор, сняв муфту со ступицы.
При этом следите, чтобы подпружиненные сухари с шариками не разлетелись
в разные стороны.
|

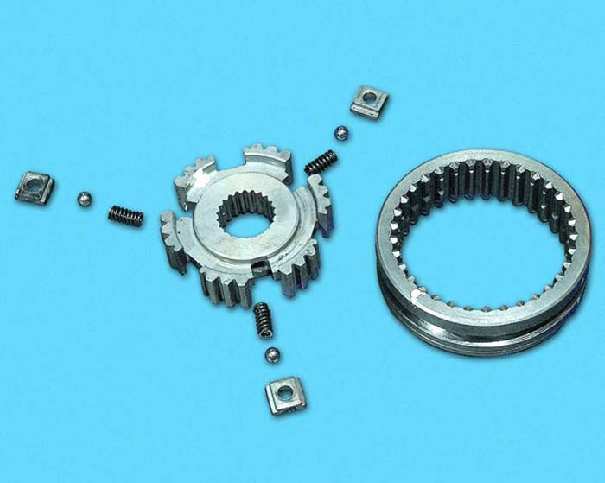

3. Осмотрите детали синхронизатора. Недопустимы сколы и
забоины на шлицах ступицы и муфты (особенно обратите внимание на
торцы зубьев муфты), повреждения или следы заедания на сухарях,
шариках и пружинах. Замените дефектные детали или синхронизатор
в сборе.
|
|
4. Установите муфту на ступицу в соответствии с ранее сделанными
метками. При этом...
|

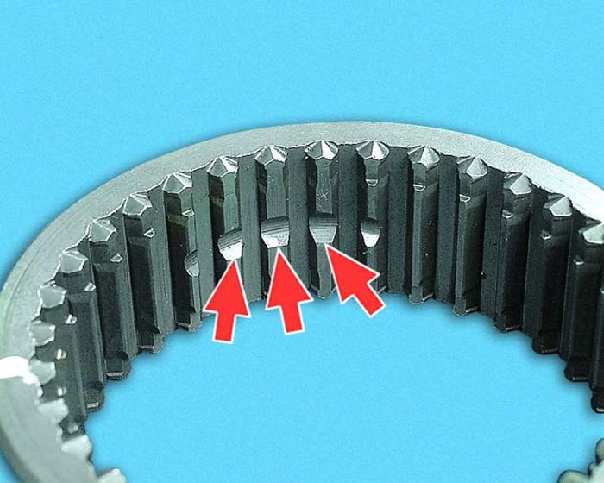

5. ...три большие проточки на шлицах муфты должны совпасть...
|

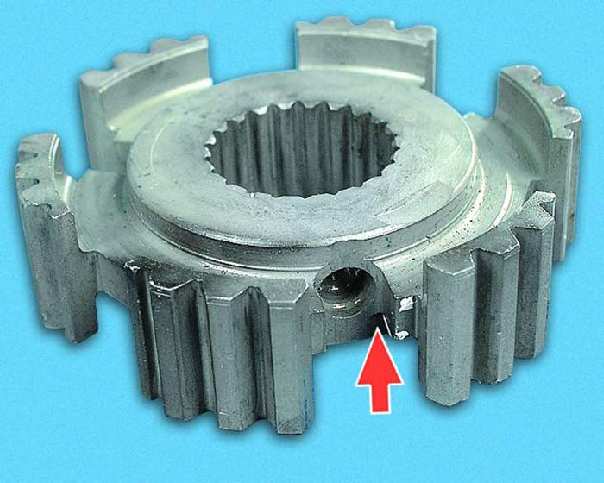

6. ...с пазами ступицы под фиксаторы (с отверстиями).
|
|

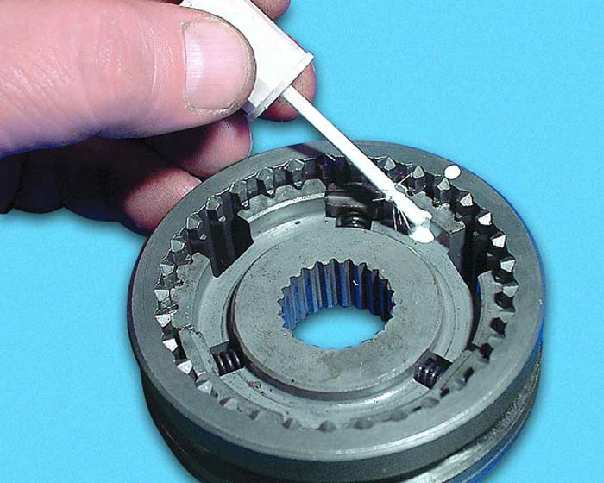

7. Смажьте пружину фиксатора смазкой Литол-24 и вставьте
ее в отверстие в пазу ступицы.
|

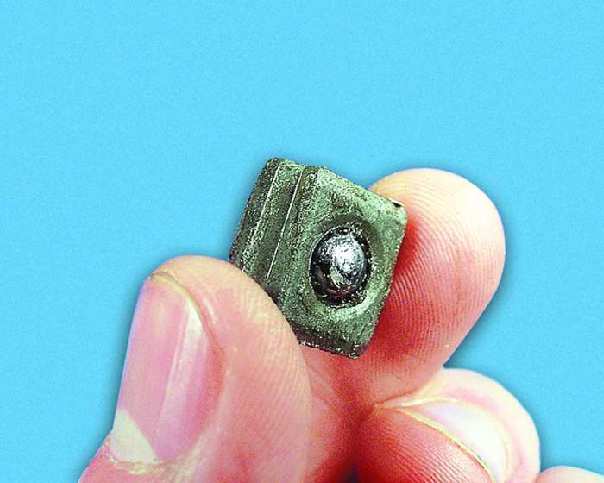

8. Смажьте сухарь смазкой Литол-24 и вставьте в его отверстие
шарик.
|

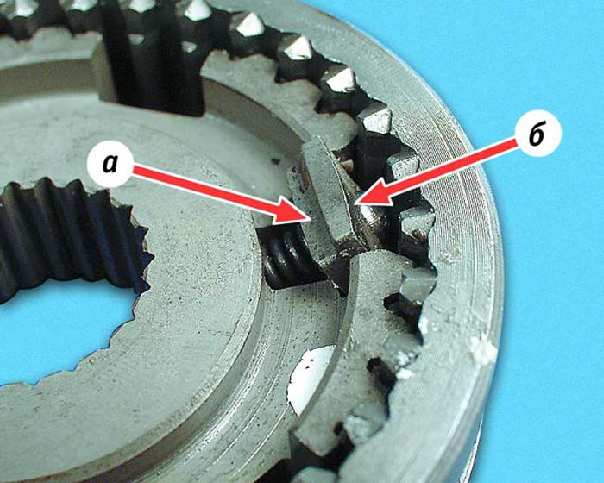

9. Сжимая пружину, вставьте сухарь с шариком в паз ступицы.
Проточки a на сухаре должны быть наружу, а сферическая (большая)
поверхность б должна быть обращена к муфте.
|
|

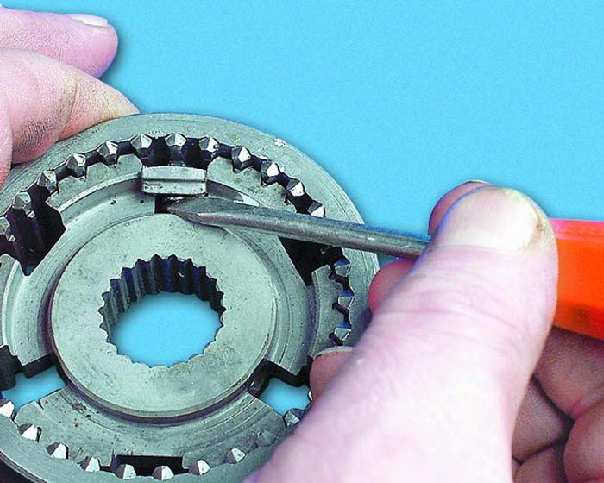

10. Протолкните сухарь так, чтобы шарик попал в проточки
на шлицах муфты.
|

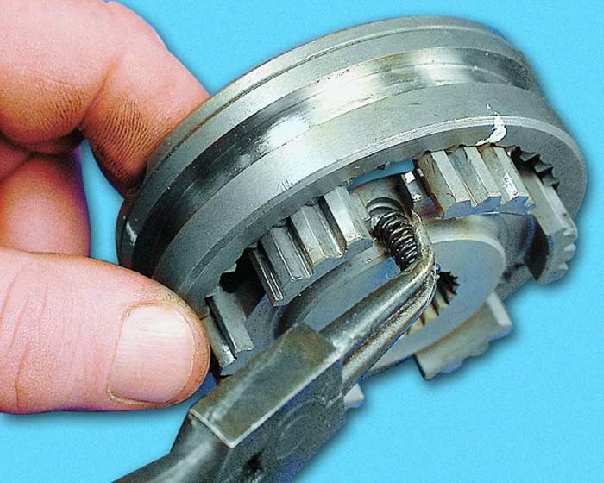

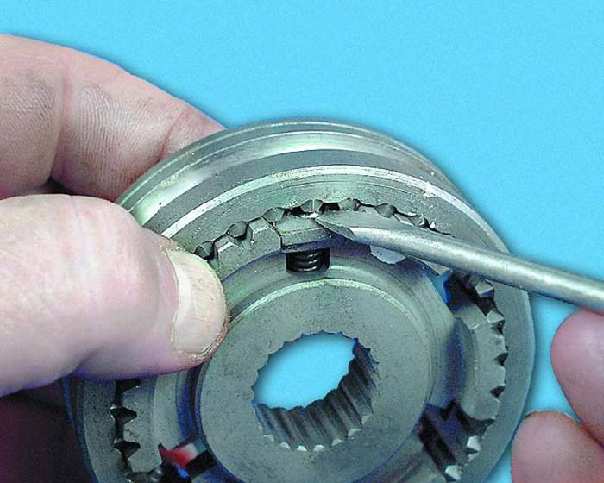

11. Поправьте отверткой пружину так, чтобы она попала в
отверстие сухаря. Таким же способом установите остальные фиксаторы.
|
