6.4. Замена наконечника рулевой тяги и защитного чехла шарового шарнира

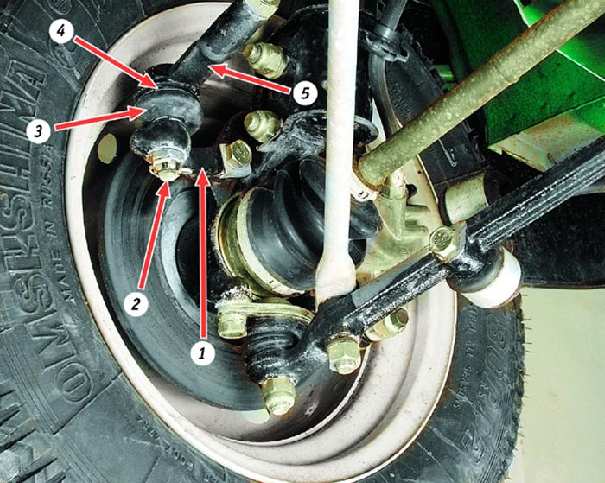

Наконечник рулевой тяги:

1 - поворотный рычаг
2 - шаровой палец
3 - защитный чехол
4 - верхнее стопорное кольцо
5 - наконечник рулевой тяги



Вам потребуются
  • ключи "на 10", "на 19"
  • съемник для выпрессовки пальца шарового шарнира
  • пассатижи
  • отвертка

Перед началом работы

Снимите соответствующее колесо.

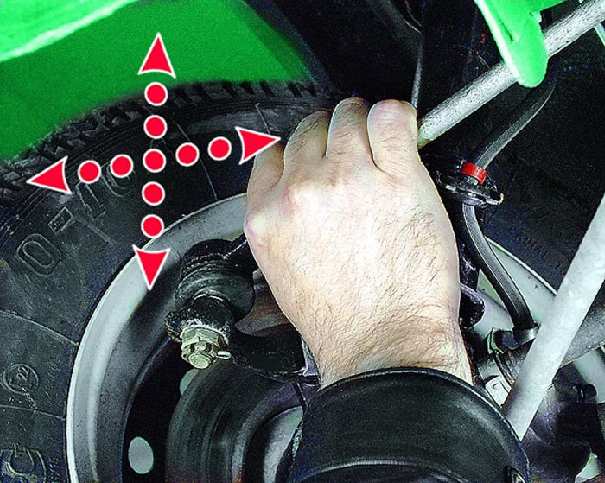

При увеличении свободного хода рулевого колеса или значительном повышении усилия, необходимого для его поворота, проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если ощущается свободный ход в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником.

Обязательно замените рваный защитный чехол шарового шарнира. Иначе, попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно не снимая наконечник с тяги.

Замена наконечника рулевой тяги

ПОРЯДОК ВЫПОЛНЕНИЯ

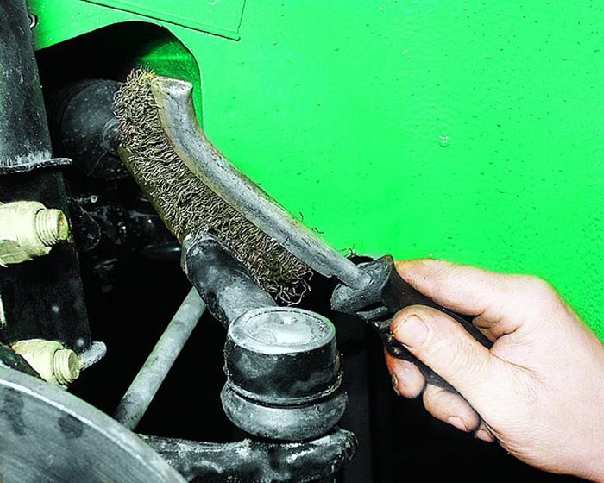

1. Очистите контргайку наружного наконечника рулевой тяги и гайку крепления наконечника к поворотному рычагу.

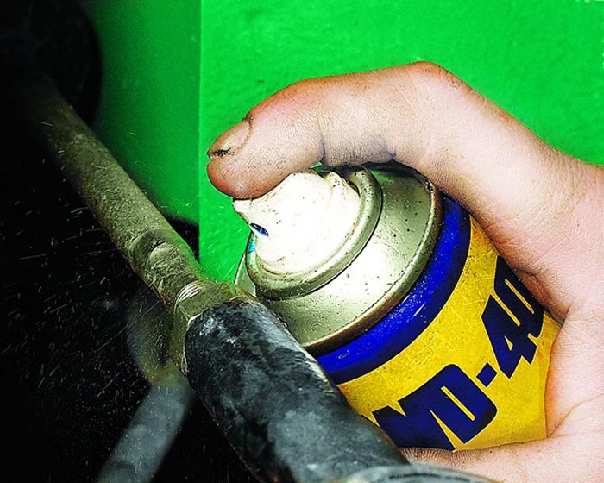

2. Чтобы легче отвернуть гайку и контргайку, нанесите на резьбовые соединения жидкость типа WD-40 и немного подождите.

3. Ослабьте затяжку контргайки наконечника, удерживая вторым ключом рулевую тягу за шестигранник от проворачивания.

4. Выньте шплинт.

5. Отверните гайку.

6. Установите съемник и выпрессуйте палец шарового шарнира из поворотного рычага.

7. Отсоедините рулевую тягу от поворотного рычага.

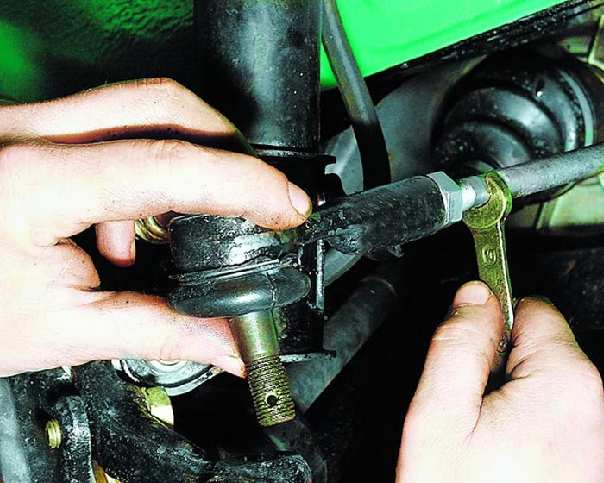

8. Отверните наконечник, удерживая тягу за шестигранник и считая число оборотов. Это поможет при установке наконечника приблизительно сохранить схождение колес.

9. Установите наконечник в порядке, обратном снятию, навинтив его на тягу на подсчитанное ранее число оборотов. После затяжки гайки пальца наконечника требуемым моментом затяните ее до совпадения ближайшей прорези гайки под шплинт. Проверьте и при необходимости отрегулируйте углы установки колес.

Замена защитного чехла шарового шарнира

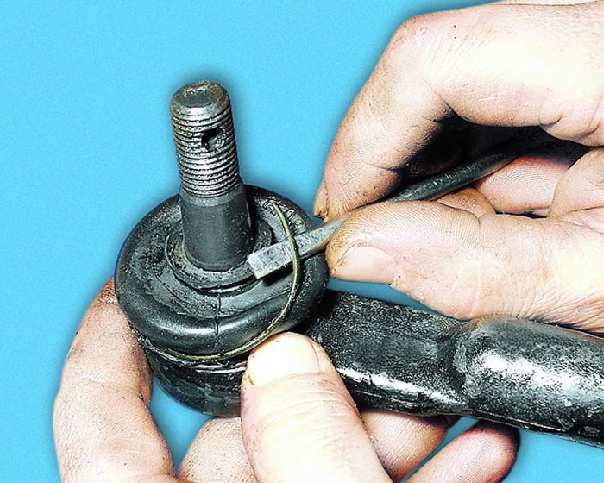

10. Поддев отверткой, снимите верхнее стопорное кольцо.

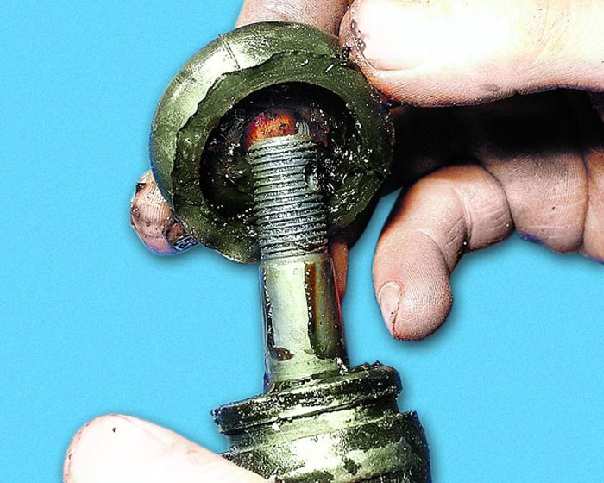

11. Снимите защитный чехол с шарнира.

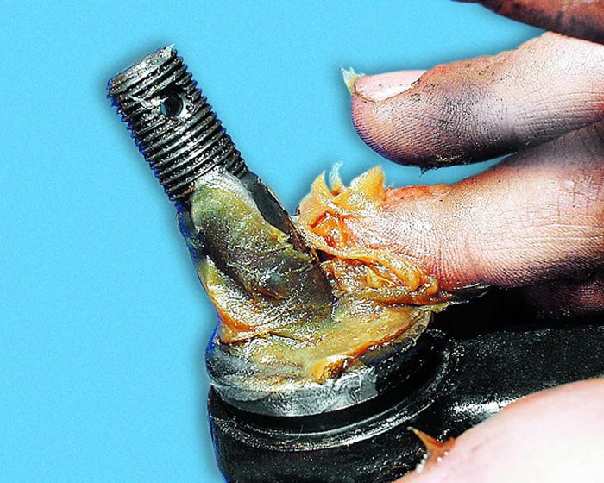

12. Удалите верхний слой грязной смазки (если заметно, что грязь попала внутрь шарнира, то такой шарнир придется заменить) и нанесите новую консистентную смазку.

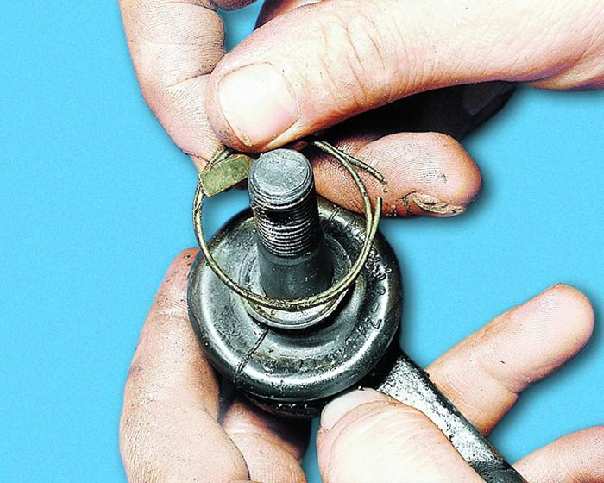

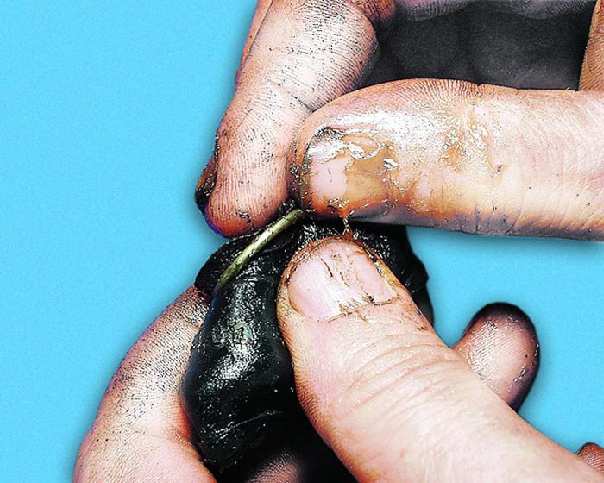

13. Установите на новый чехол нижнее стопорное кольцо.

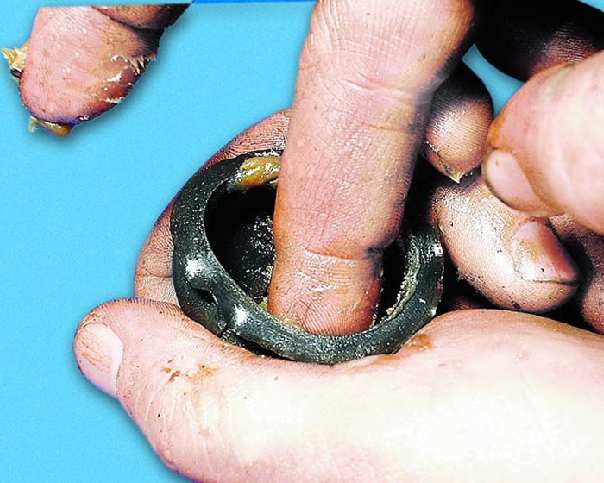

14. Заложите консистентную смазку в новый чехол на половину его объема.

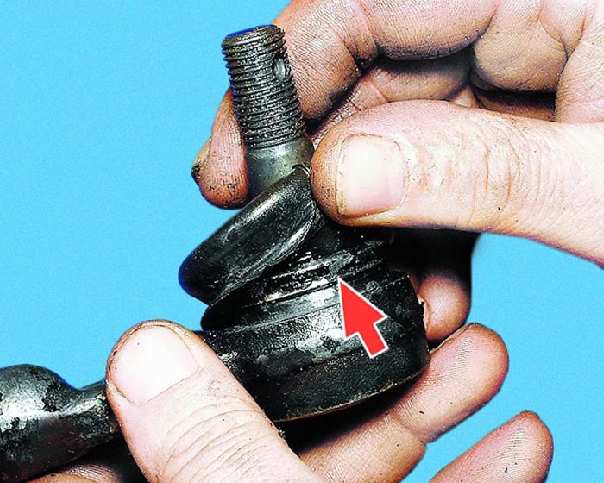

15. Установите чехол на шарнир до упора и наденьте кромку чехла на посадочное место на корпусе шарнира.



16. Установите верхнее стопорное кольцо.

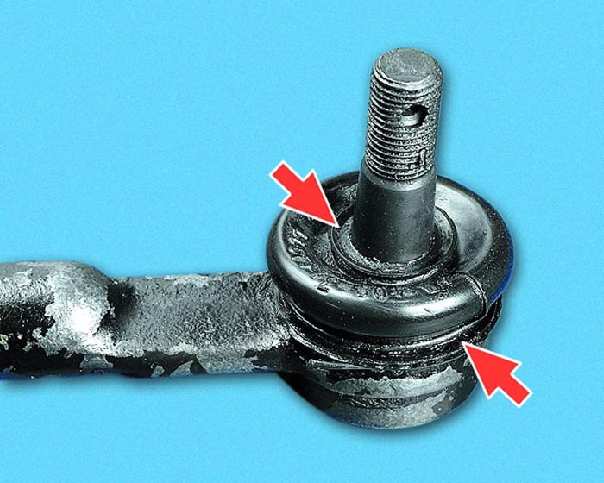

17. Проверьте правильность установки колец и плотность прилегания кромок колпака.
