7.1.3. Замена тормозного диска
|
Вам потребуются |
- ключи "на 10", "на 12" и "на 17"
- отвертка
|
Перед началом работы
Снимите соответствующее колесо.
При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов,
увеличивающих износ колодок и уменьшающих эффективность торможения, замените
диск. В специализированных мастерских такой диск можно проточить и прошлифовать
с обеих сторон на одинаковую глубину, но после обработки толщина диска должна
быть не меньше минимально допустимой.
|
|

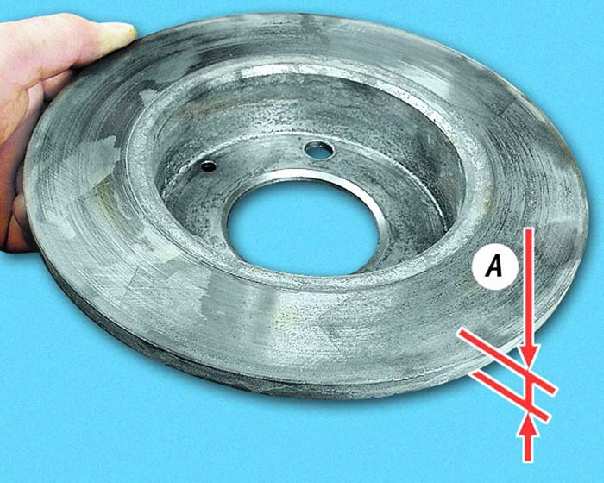

Минимально допустимая толщина тормозного диска А=7,8 мм. Если толщина
диска меньше, его необходимо заменить. Осевое биение поверхности тормозного
диска не должно превышать 0,15 мм. При этом имейте ввиду, что замеры диска
надо проводить в специализированных мастерских. Замер диска, например
штангенциркулем, не даст реальных результатов.
|
Рекомендация
Заменяйте диски обоих тормозных механизмов одновременно.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
|
|
1. Выньте из кронщтейна резиновый уплотнитель вместе со
шлангом.
|

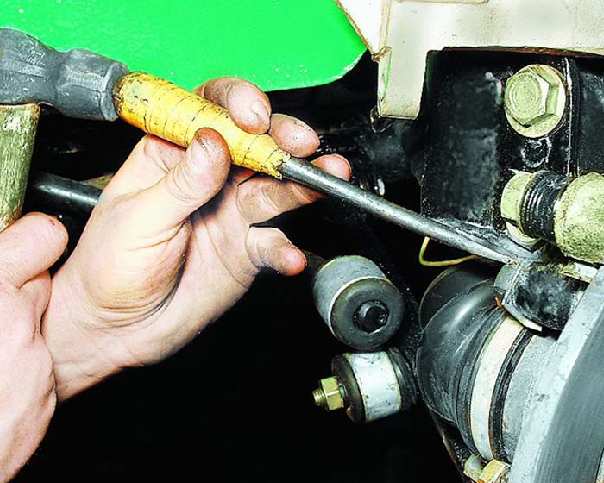

2. Отогните отверткой усики стопорных шайб двух болтов крепления
суппорта.
|
3. Отверните два болта крепления суппорта, удерживая ключом
направляющие пальцы за шестигранники.
|
|
|
|
|
|
4. Снимите болты вместе со стопорными пластинами.
|
5. Снимите суппорт с направляющей колодок, не отсоединяя
от него тормозного шланга (см. подраздел
7.1.1.).
|
6. Подвесьте суппорт на веревке или проволоке к пружине
передней подвески. При этом следите, чтобы тормозной шланг не перекручивался
и не был сильно натянут.
|
|
|
|
|
|

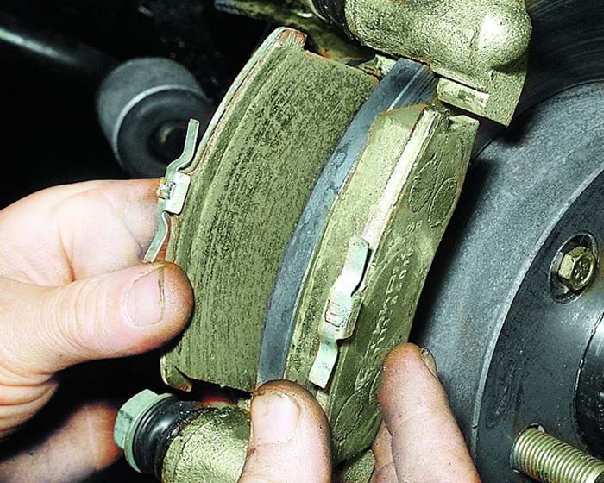

7. Снимите тормозные колодки. Промаркируйте их, чтобы при
сборке установить на прежние места.
|

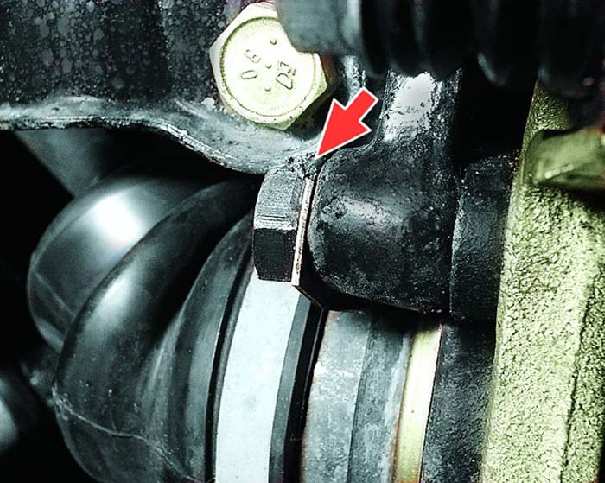

8. Отогните отверткой усик стопорной пластины верхнего болта
крепления направляющей колодок.
|

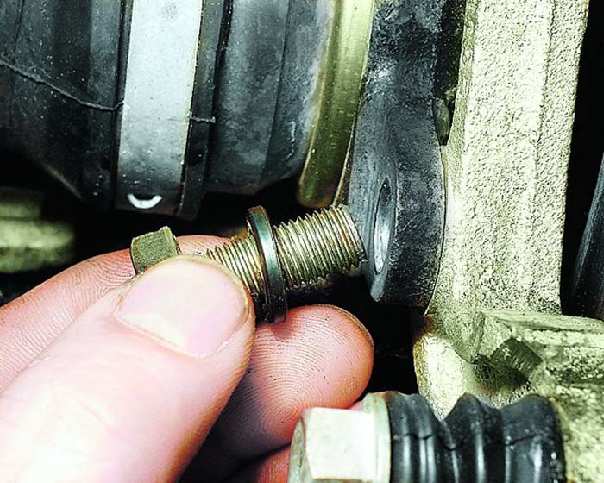

9. Отверните нижний болт крепления направляющей колодок
к поворотному кулаку. Обратите внимание: под ним установлена пружинная
шайба.
|
|
|
|
|
|

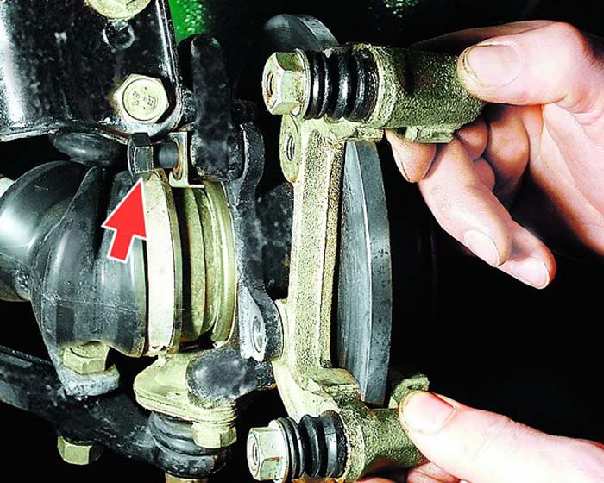

10. Отверните верхний болт крепления и, выдвинув его, снимите
направляющую колодок.
|
11. Смочите жидкостью типа WD-40 места соединения диска
со ступицей и болт крепления. Подождите немного, чтобы дать раствориться
ржавчине, и удалите грязь и ржавчину.
|

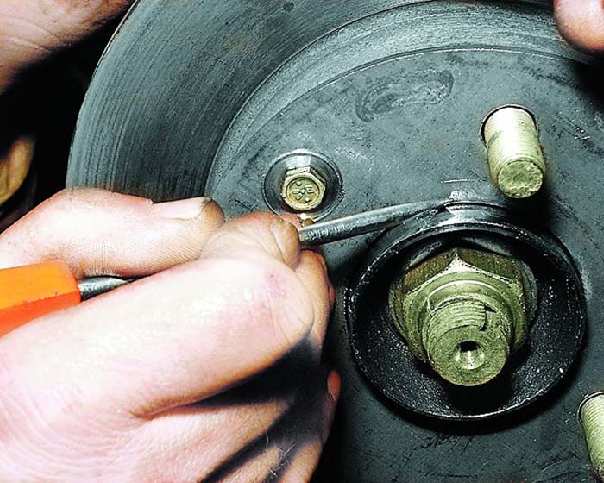

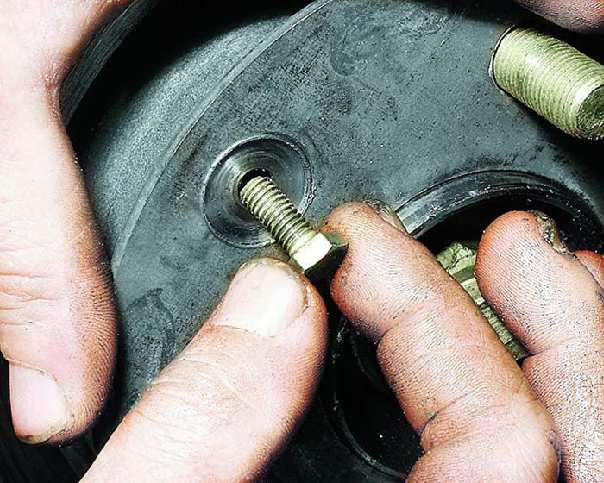

12. Отверните болт крепления тормозного диска.
|
|
|
|
|
|

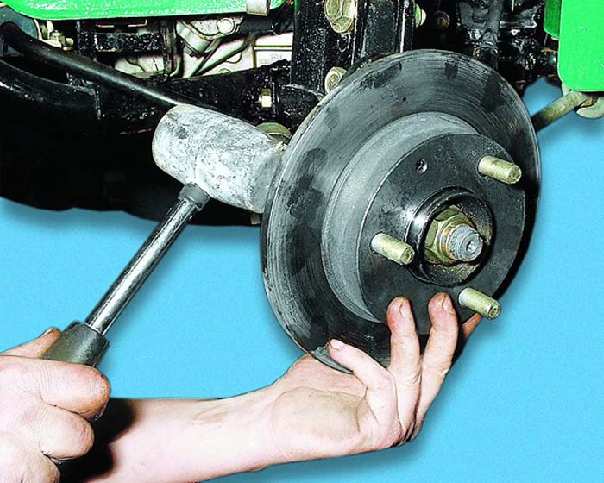

13. При затрудненном снятии строньте диск резиновым или
полимерным молотком.
|
14. Снимите дистанционное кольцо.
|

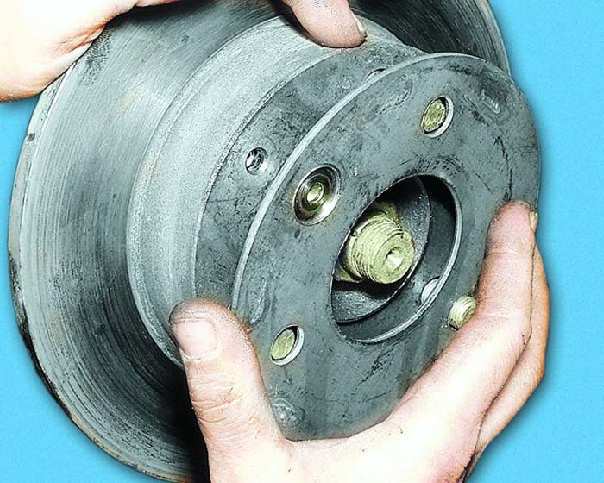

15. Снимите тормозной диск.
|
|
|
|
|
|

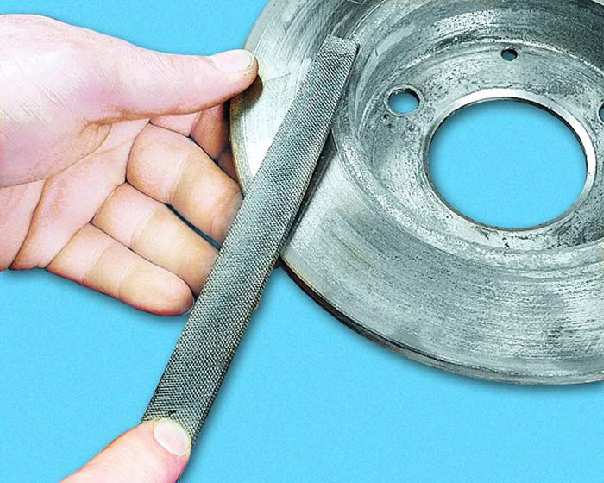

16. Перед установкой старого диска снимите напильником буртики,
образовавшиеся в результате износа диска с обеих сторон.
|
17. Установите тормозной диск в порядке, обратном снятию.
При этом законтрите верхний болт крепления направляющей, загнув
усик стопорной пластины.
|
|
|
