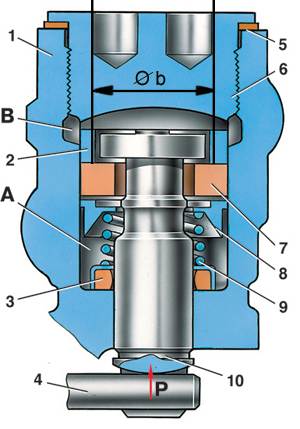

10.7.2. Разборка и сборкаРегулятор давления задних тормозов в нерабочем положении
А – полость нормального давления;
В – полость регулируемого давления;
Р – усилие, передаваемое рычагом 4 привода регулятора;
1 – корпус регулятора;
2 – распорная втулка;
3 – уплотнительное кольцо; |
4 – рычаг привода регулятора;
5 – прокладка;
6 – пробка;
7 – резиновый уплотнитель;
8 – тарелка пружины;
9 – пружина поршня;
10 – поршень |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ключом А.56124 выверните пробку, снимите
прокладку 5. |
| 2. Выньте поршень 10, распорную втулку 2, уплотнитель,
тарелку пружины, пружину и упорную шайбу с уплотнительным кольцом. |
| 3. При сборке, которая проводится в обратной
последовательности, все детали смажьте тормозной жидкостью. |
|
|
|
