3.12. Распределительный вал и его привод

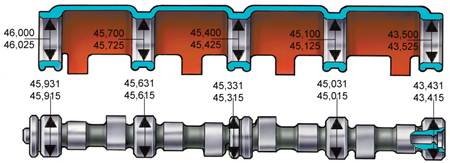

Основные размеры распределительного вала и расточек в корпусе подшипников распределительного вала

Разрез головки цилиндров по выпускному клапану

1 – головка цилиндров;
2 – выпускной клапан;
3 – маслоотражательный колпачок;
4 – рычаг клапана;
5 – корпус подшипников распределительного вала;
6 – распределительный вал;
7 – регулировочный болт;
8 – контргайка болта;
А – зазор между рычагом и кулачком распределительного вала

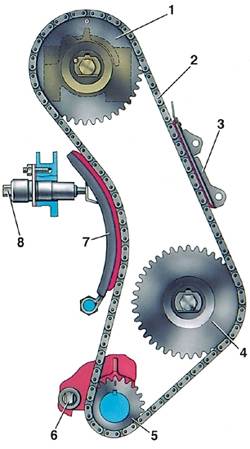

Схема механизма привода распределительного вала и вспомогательных органов

1 – звездочка распределительного вала;

2 – цепь;

3 – успокоитель цепи;

4 – звездочка валика привода масляного насоса;

5 – звездочка коленчатого вала;

6 – ограничительный палец;

7 – башмак натяжителя;

8 – натяжитель цепи

Разрез натяжителя цепи

1 – колпачковая гайка;
2 – корпус натяжителя;
3 – стержень;
4 – пружинное кольцо;
5 – пружина плунжера;
6 – шайба;
7 – плунжер;
8 – пружина;
9 – сухарь;
10 – пружинное кольцо

Распределительный вал

Распределительный вал – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Основные размеры распределительного вала и корпуса подшипников распределительного вала даны на рис. Основные размеры распределительного вала и расточек в корпусе подшипников распределительного вала.

На автомобилях ВАЗ выпуска до апреля 1982 г. устанавливались распределительные валы с кулачками и опорными шейками, закаленными токами высокой частоты. С апреля 1982 г. устанавливались азотированые распределительные валы. С 1984 г. на валах маркируется год выпуска. С 1985 г. устанавливаются распределительные валы с отбелом кулачков; эти валы имеют отличительный шестигранный поясок между 3-м и 4-м кулачками.

Клапаны приводятся в действие распределительным валом через короткие стальные рычаги 4 (см. рис. Разрез головки цилиндров по выпускному клапану). Рычаги качаются на сферической головке болта 7, которым регулируется зазор А между кулачками распределительного вала и рычагами.

Привод распределительного вала

Привод распределительного вала осуществляется от ведущей звездочки 5 (см. рис. Схема механизма привода распределительного вала и вспомогательных органов) коленчатого вала двухрядной роликовой цепью. Этой же цепью приводится и звездочка 4 вала привода масляного насоса. Цепной привод имеет полуавтоматический натяжитель 8 с башмаком 7 и успокоитель 3 цепи с резиновыми накладками. В нижней части блока цилиндров устанавливается ограничительный палец 6, предотвращающий спадание цепи в картер при снятии на автомобиле звездочки распределительного вала.

Натяжитель состоит из корпуса 2 (см. рис. Разрез натяжителя цепи), стержня 3 с двумя пружинами, плунжера 7 и колпачковой гайки 1 с зажимным сухарем 9, который фиксируется в гайке стопорным кольцом. Плунжер удерживается от выпадения из корпуса стопорным кольцом 4.
