4.1.4. Топливный бак

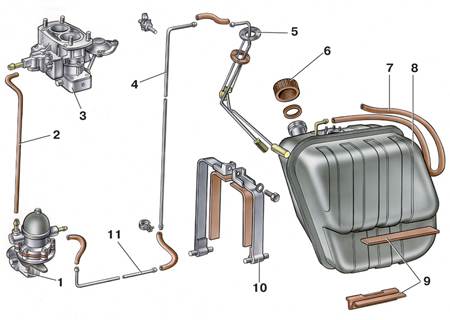

Топливный бак и топливопроводы

1 – топливный насос;
2 – шланг от топливного насоса к карбюратору;
3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;
6 – пробка топливного бака;
7 – трубка вентиляции топливного бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Cнимите провод «масса» аккумуляторной батареи.
2. Отверните пробку 6 наливной трубы, сливную пробку и слейте бензин (на автомобилях с 1985 г. выпуска сливная пробка отсутствует).
3. Снимите щиток топливного бака.
4. Отсоедините провода массы, указателя уровня и резерва топлива.
5. Отсоедините шланги подачи топлива и вентиляции топливного бака.
6. Отверните болт хомута 10 и снимите топливный бак.
7. Установку топливного бака проводите в обратном порядке.

Очистка и контроль

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем промойте бак струей горячей воды и пропарьте для удаления остатков бензина.
2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженные места течи по стыку запаяйте мягким припоем.

Предупреждение

Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения и взрыва при пайке.
