4.2.10. Выпуск отработавших газов

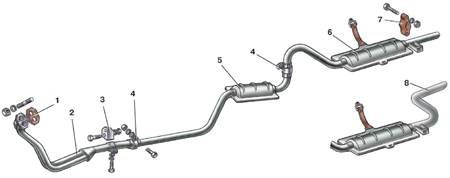

Система выпуска газов

1 – прокладка;
2 – приемная труба глушителей;
3 – кронштейн крепления приемной трубы к коробке передач;
4 – хомуты для соединения труб глушителей;
5 – дополнительный глушитель;
6 – основной глушитель;
7 – подушка крепления выпускной трубы;
8 – выпускная труба глушителя автомобиля ВАЗ-2102

Отработавшие газы отводятся из двигателя от выпускного коллектора через приемную трубу 2 глушителей, затем через дополнительный глушитель 5 и основной глушитель 6.

Между фланцами коллектора и приемной трубы устанавливается уплотнительная прокладка 1. Трубы глушителей соединяются между собой хомутами 4.

Система выпуска подвешена на автомобиле в трех точках.

Приемная труба крепится к кронштейну 3, установленному на задней крышке коробки передач. К полу кузова двумя ремнями крепится основной глушитель и резиновыми подушками 7 – выпускная труба глушителей.

Глушители сварные, вместе с трубами образуют неразборные узлы и при ремонте, в случае выхода из строя, должны заменяться новыми.
