3.14.3. Топливный бак

Снятие и установка
Чтобы снять топливный бак с автомобиля:
— слейте из бака бензин;
— снимите правую обивку багажника;

—81. Топливный бак и топливопроводы

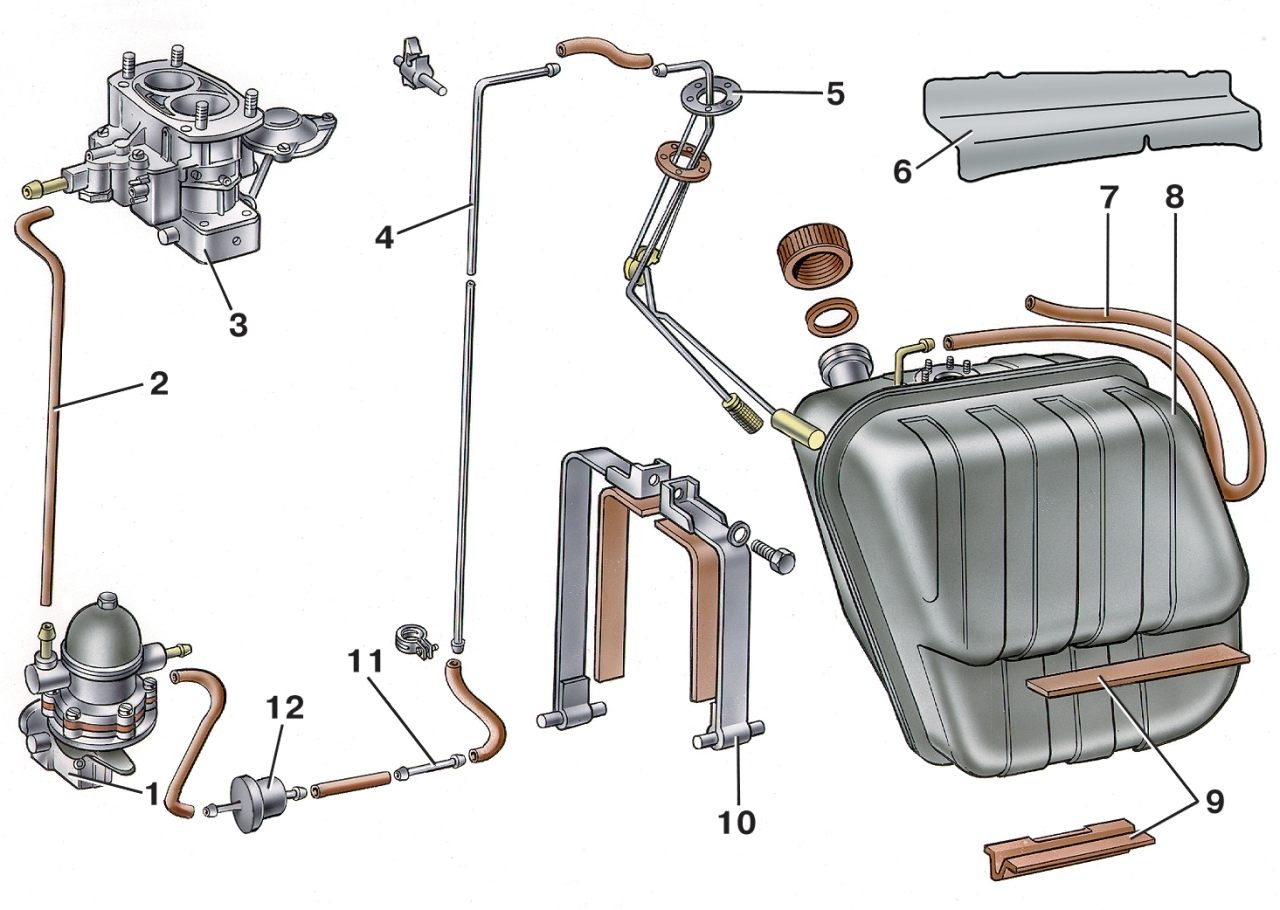

Рис. 3–81. Топливный бак и топливопроводы: 1 — топливный насос; 2 — шланг от топливного насоса к карбюратору; 3 — карбюратор; 4 — задняя трубка; 5 — датчик указателя уровня и резерва топлива; 6 — предохранительный щиток; 7 —трубка вентиляции бака; 8 — топливный бак; 9 — прокладки; 10 — хомут крепления топливного бака; 11 — передняя трубка; 12 — фильтр тонкой очистки топлива

— снимите трубку 7 (рис. 3–81) вентиляции топливного бака, отсоедините провода и шланг от датчика 5 уровня топлива, отверните болты крепления и снимите бак 8.
Установку топливного бака производите в обратном порядке.
Очистка и контроль
Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.
Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженную течь запаяйте мягким припоем.
Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения при пайке.
