3.14.4. Карбюратор 2107-1107010

—82. Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере)

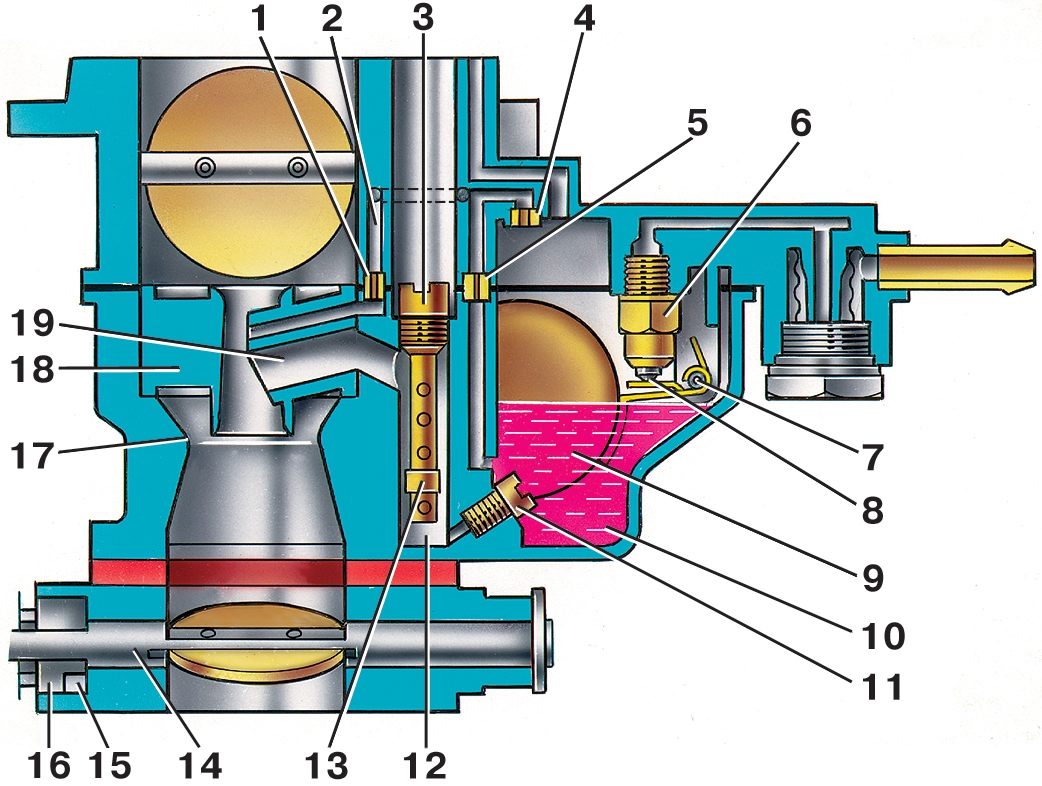

Рис. 3–82. Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во второй камере карбюратора. На схеме он условно показан в первой камере): 1 — эмульсионный жиклер эконостата; 2 — эмульсионный канал эконостата; 3 — воздушный жиклер главной дозирующей системы; 4 —воздушный жиклер эконостата; 5 — топливный жиклер эконостата; 6 — игольчатый клапан; 7 — ось поплавка; 8 — шарик запорной иглы; 9 — поплавок; 10 — поплавковая камера; 11 — главный топливный жиклер; 12 — эмульсионный колодец; 13 — эмульсионная трубка; 14 — ось дроссельной заслонки первой камеры; 15 — канавка золотника; 16 — золотник; 17 — большой диффузор; 18 — малый диффузор; 19 – распылитель

—83. Схема системы холостого хода карбюратора 2107-1107010

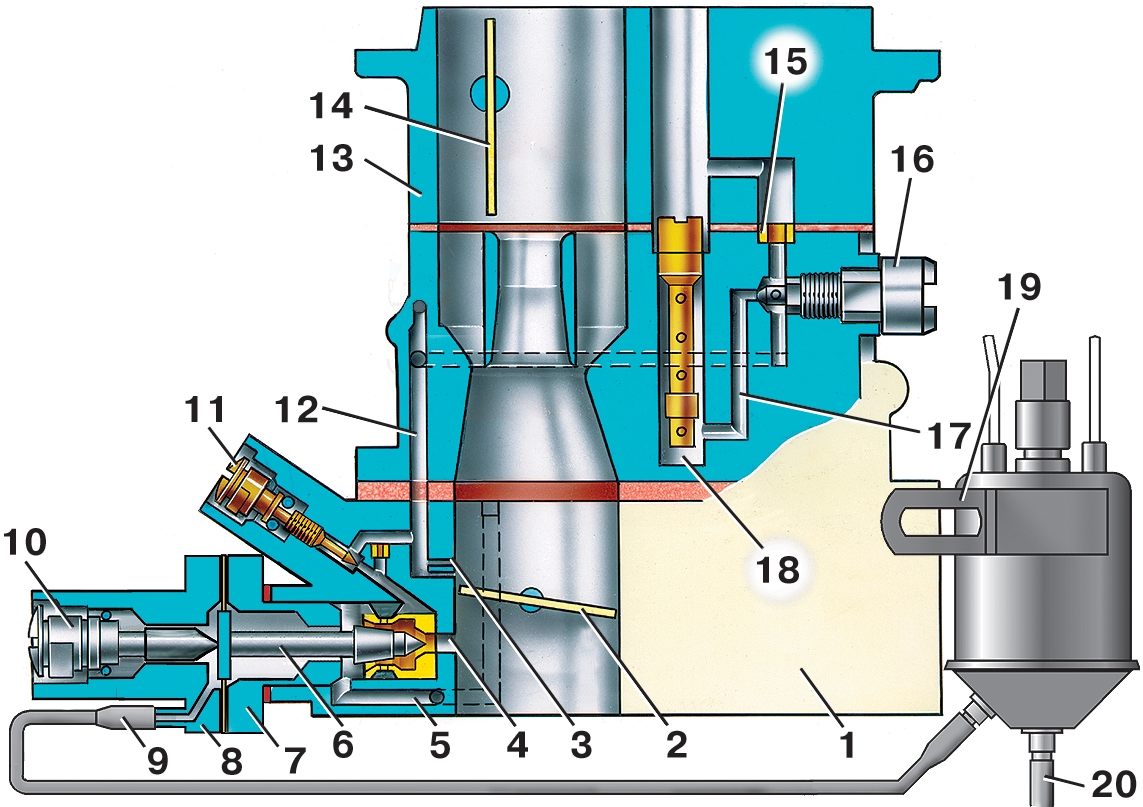

Рис. 3–83. Схема системы холостого хода карбюратора 2107-1107010: 1 — корпус дроссельных заслонок; 2 — дроссельная заслонка первой камеры; 3 — отверстия переходных режимов; 4 — регулируемое отверстие; 5 — канал подвода воздуха; 6 – игла экономайзера; 7 — корпус экономайзера принудительного холостого хода; 8 — крышка экономайзера; 9 — шланг, соединяющий экономайзер с пневмоклапаном; 10 — регулировочный винт количества смеси; 11 — регулировочный винт состава (качества) смеси; 12 — эмульсионный канал системы холостого хода; 13 — крышка корпуса карбюратора; 14 — воздушная заслонка; 15 — воздушный жиклер системы холостого хода; 16 — топливный жиклер системы холостого хода; 17 — топливный канал системы холостого хода; 18 — эмульсионный колодец; 19 — пневмоклапан; 20 — шланг, идущий к впускной трубе

—84. Схема привода дроссельных заслонок карбюратора 2107-1107010

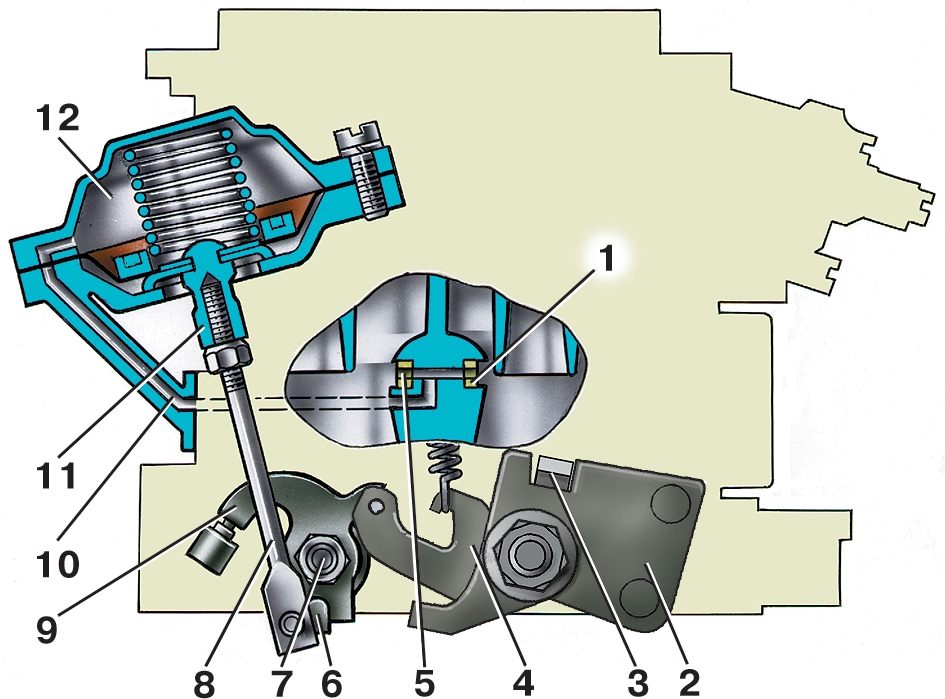

Рис. 3–84. Схема привода дроссельных заслонок карбюратора 2107-1107010: 1 — жиклер пневмопривода, расположенный в диффузоре первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 5 — жиклер пневмопривода, расположенный в диффузоре второй камеры; 6 — рычаг, связанный с рычагом 9 через пружину; 7 — ось дроссельной заслонки второй камеры; 8 — шток пневмопривода; 9 — рычаг управления дроссельной заслонкой второй камеры; 10 — канал подвода разрежения в пневмопривод; 11 — втулка штока; 12 — пневмопривод дроссельной заслонки второй камеры

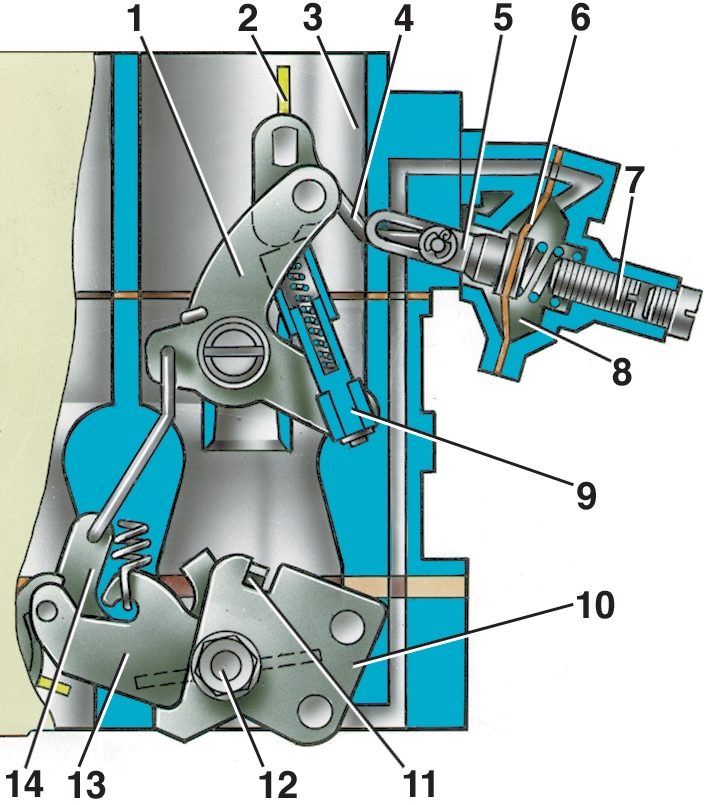

—85. Схема пускового устройства карбюратора 2107-1107010
Рис. 3–85. Схема пускового устройства карбюратора 2107-1107010: 1 — рычаг управления воздушной заслонкой; 2 – воздушная заслонка; 3 — воздушный патрубок первой камеры; 4 — тяга; 5 — шток пускового устройства; 6 — диафрагма; 7 — регулировочный винт; 8 — полость, сообщающаяся с задроссельным пространством; 9 — телескопическая тяга; 10 — рычаг привода дроссельных заслонок; 11 — сектор (усик); 12 —ось дроссельной заслонки первой камеры; 13 —рычаг на оси дроссельной заслонки первой камеры; 14 — рычаг, связанный с воздушной заслонкой

Схема ускорительного насоса карбюратора 2107-1107010

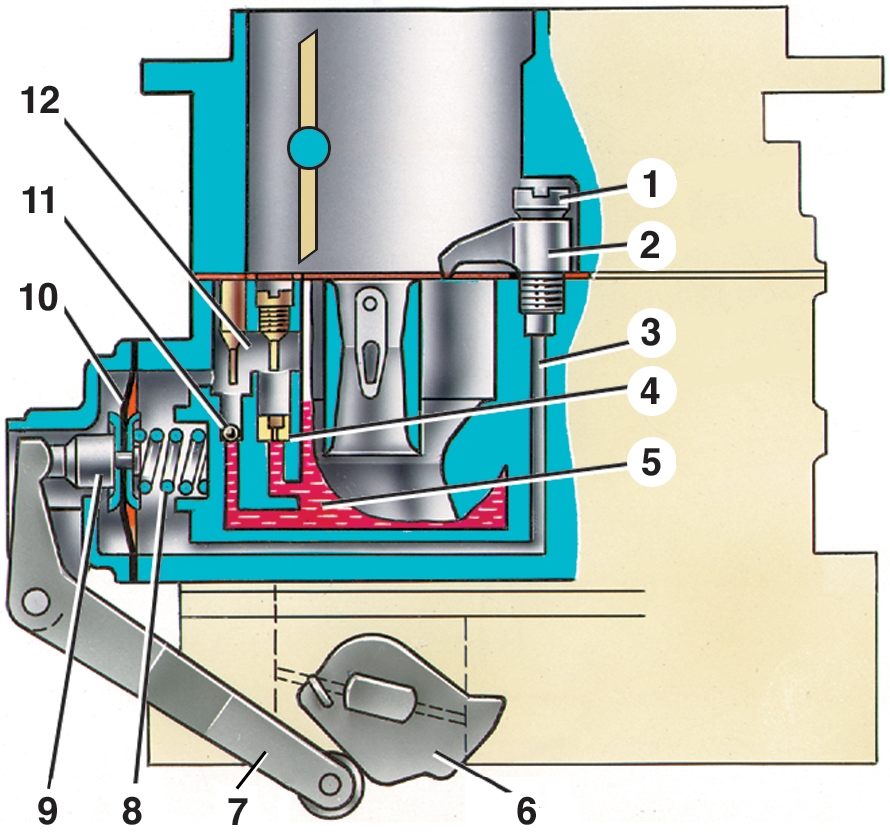

Рис. 3–86. Схема ускорительного насоса карбюратора 2107-1107010: 1 — винт-клапан;
2 — распылитепь; 3 — топливный канал; 4 — перепускной жиклер; 5 — поплавковая камера; 6 — сектор привода ускорительного насоса;7 — рычаг привода; 8 — возвратная пружина; 9 — чашка диафрагмы; 10 — диафрагма насоса; 11 — впускной шариковый клапан; 12 — камера паров насоса

На автомобиле ВАЗ-2107 устанавливается карбюратор 2107-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру (рис. 3–82), две главные дозирующие системы, обогатительное устройство (эконостат) с пневмоприводом, систему отсоса картерных газов за дроссельную заслонку, патрубок для подачи разрежения к вакуумному регулятору опережения зажигания распределителя зажигания, автономную систему холостого хода с зкономайзером принудительного холостого хода (рис. 3–83) с электронным управлением по частоте вращения коленчатого вала двигателя. Открытие дроссельной заслонки первой камеры осуществляется от педали привода управления карбюратором в салоне автомобиля, а заслонки второй камеры от пневматического привода (рис. 3–84). Воздушная заслонка имеет диафрагменное пусковое устройство (рис. 3–85) для запуска холодного двигателя. Ускорительный насос (рис. 3–86) диафрагменного типа, с механическим приводом, подает топливо в первую камеру.
Карбюратор крепится на четыре шпильки впускного трубопровода.

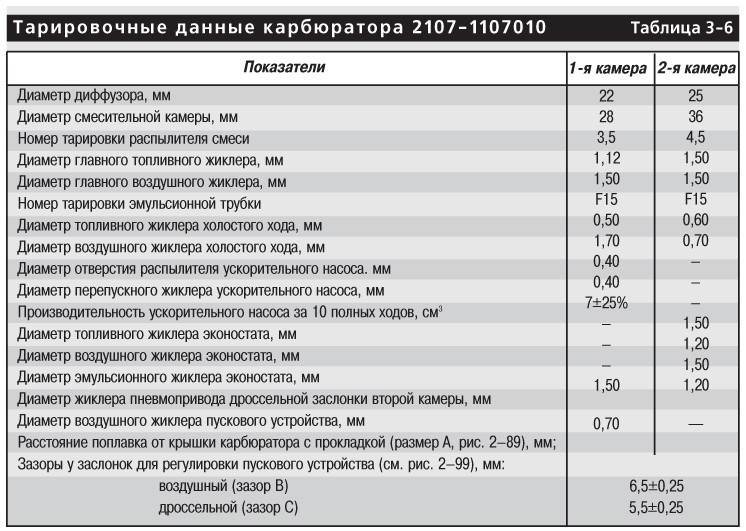

Тарировочные данные карбюратора приведены в таблице 3–6.


Регулировка холостого хода двигателя

......  ПРИМЕЧАНИЕ
На заводе устанавливаются втулки синего цвета, а на станциях технического обслуживания — красные.


—87. Винты регулировки системы холостого хода карбюратора 2107-1107010

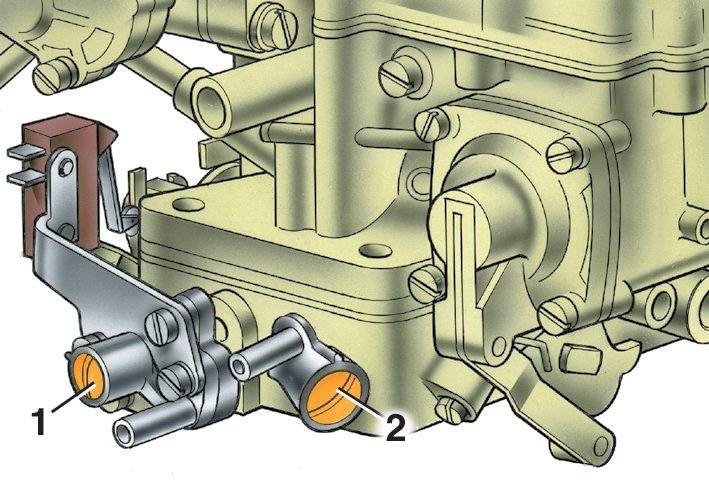

Рис. 3–87. Винты регулировки системы холостого хода карбюратора 2107-1107010: 1 — винт количества смеси; 2 — винт качества смеси

Регулировка холостого хода двигателя осуществляется винтом 2 (рис. 3–87), определяющим состав смеси, и винтом 1, управляющим количеством смеси. Чтобы владелец автомобиля не нарушал заводской регулировки, на винты напрессованы ограничительные пластмассовые втулки, позволяющие поворачивать винты только на пол-оборота.
Если со втулками не удается отрегулировать содержание СО в отработавших газах, то вывертывая винты, сломайте головки втулок, выверните винты, снимите с них втулки и снова заверните винты в карбюратор.
Регулировка холостого хода проводится на прогретом двигателе (температура охлаждающей жидкости 90–95°С и масла 75–90°С) с отрегулированными зазорами в механизме газораспределения и с правильно отрегулированным углом опережения зажигания.
Регулировку проводите в следующем порядке:
— винтом 1 (см. рис. 3–87) установите по тахометру стенда частоту вращения коленчатого вала 820–900 мин-1,
— винтом 2 добейтесь концентрации* СО в отработавших газах в пределах 0,5–1,2% при данном положении винта 1;
— винтом 1 восстановите частоту вращения коленчатого вала до 820–900 мин-1,
— при необходимости винтом 2 восстановите концентрацию СО до 0,5 –1,2%;

—88. Установка ограничительных втулок на винты регулировки системы холостого хода карбюратора 2107-1107010

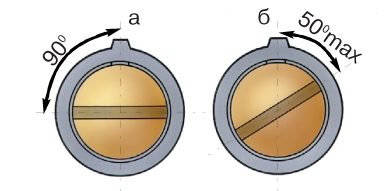

Рис. 3–88. Установка ограничительных втулок на винты регулировки системы холостого хода карбюратора 2107-1107010: а — на винт количества смеси; б — на винт качества смеси

— напрессуйте на винты ограничительные пластмассовые втулки, ориентируя шлицы втулок относительно установочных выступов, как указано на рис. 3–88.
Установка уровня топлива в поплавковой камере

Установка уровня топлива в поплавковой камере карбюратора

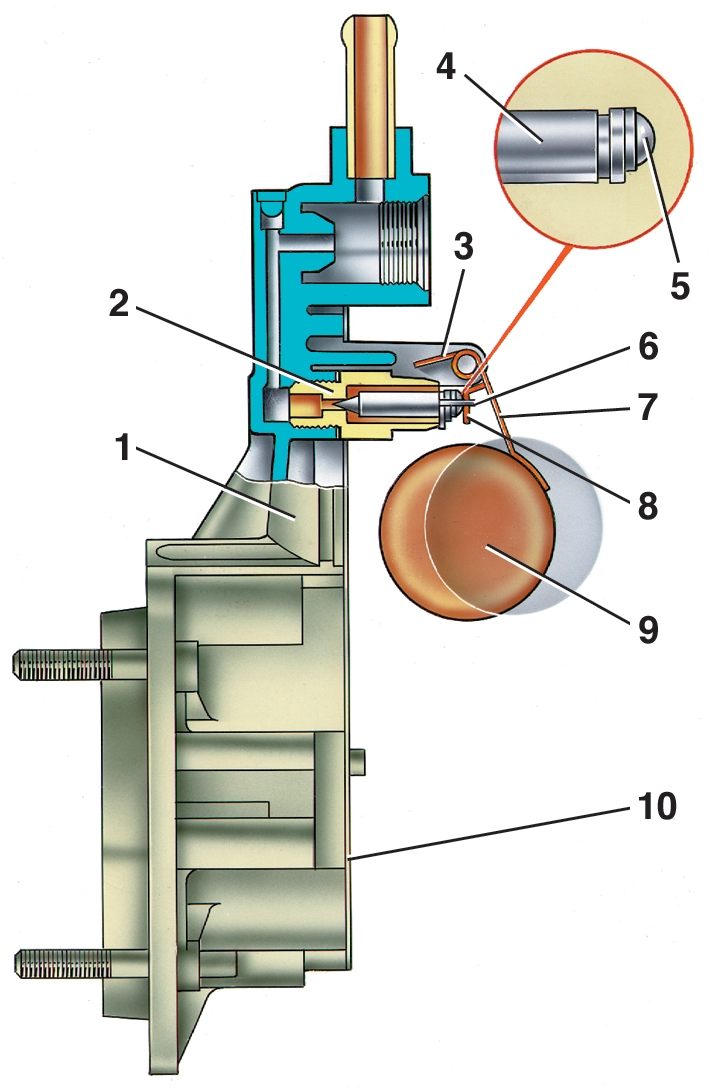

Рис. 3–89. Установка уровня топлива в поплавковой камере карбюратора: 1 — крышка карбюратора; 2 — седло игольчатого клапана;
3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка

Необходимый для нормальной работы карбюратора уровень топлива обеспечивает правильная установка исправных элементов запорного устройства (рис. 3–89).
Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм; регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.
Контроль производите калибром 67.8151.9505. Крышку карбюратора держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.
Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 иглы клапана не должна препятствовать свободному перемещению поплавка.
При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.

......  ПРИМЕЧАНИЕ
Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменить также уплотнительную прокладку клапана.
