3.9.5. Маховик

Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
Поверхности маховика, сопрягаемые с коленчатым валом и с ведомым диском сцепления, должны быть без царапин, задиров и быть совершенно плоскими.

—38. Маховик

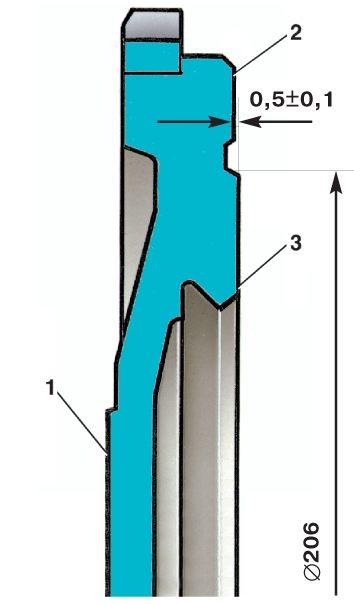

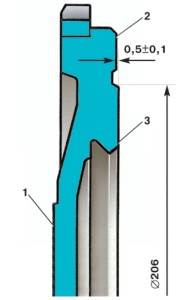

Рис. 3–38. Маховик: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность ведомого диска сцепления

Если на рабочей поверхности 3 (рис. 3–38) маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер (0,5±0,1) мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допускаемая непараллельность, замеренная по крайним точкам поверхностей 2 и 3 не должна превышать 0,1 мм.
Установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1 (см. рис. 3–38), проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.
