8.1. Схема электрооборудования

Электрооборудование автомобиля выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с массой, которая выполняет функцию второго провода. Схема электрооборудования автомобиля представлена на рис. 8–3.
Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп–сигнала, плафона, штепсельной розетки для переносной лампы, цепь питания аварийной сигнализации, часы и фонари сигнализации открытых передних дверей.
Электрооборудование автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.
Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, обмотки реле включения ближнего и дальнего света фар не защищены предохранителями.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 8–1 цепи, которые защищает данный предохранитель.

Цепи, защищаемые плавкими предохранителями        Таблица 8-1
№ редохранителя (см. рис. 8-1)
Защищаемые цепи
1 (8А)
Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
2 (8А)
Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
омывателя фар (контакты)
3 (8А)
Резервный
4(8А)
Резервный
5 (16А)
Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А)
Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
7 (16А)
Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты)
8 (8А)
Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
9 (8А)
Регулятор напряжения генератора (на автомобилях с генератором ГB222)
10 (8А)
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
11 (8А)
Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
12 (8А)
Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
13 (8А)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
14 (8А)
Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
15 (8А)
Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого
ящика
16 (8А)
Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете)
17 (8А)
Левая фара (ближний свет)

До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 17 монтажного блока. С 1988 г. они защищаются отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.
Кроме того, до 1988 г. лампа освещения вещевого ящика защищалась не предохранителем № 15, а предохранителем № 2.

—3. Схема соединений монтажного блока

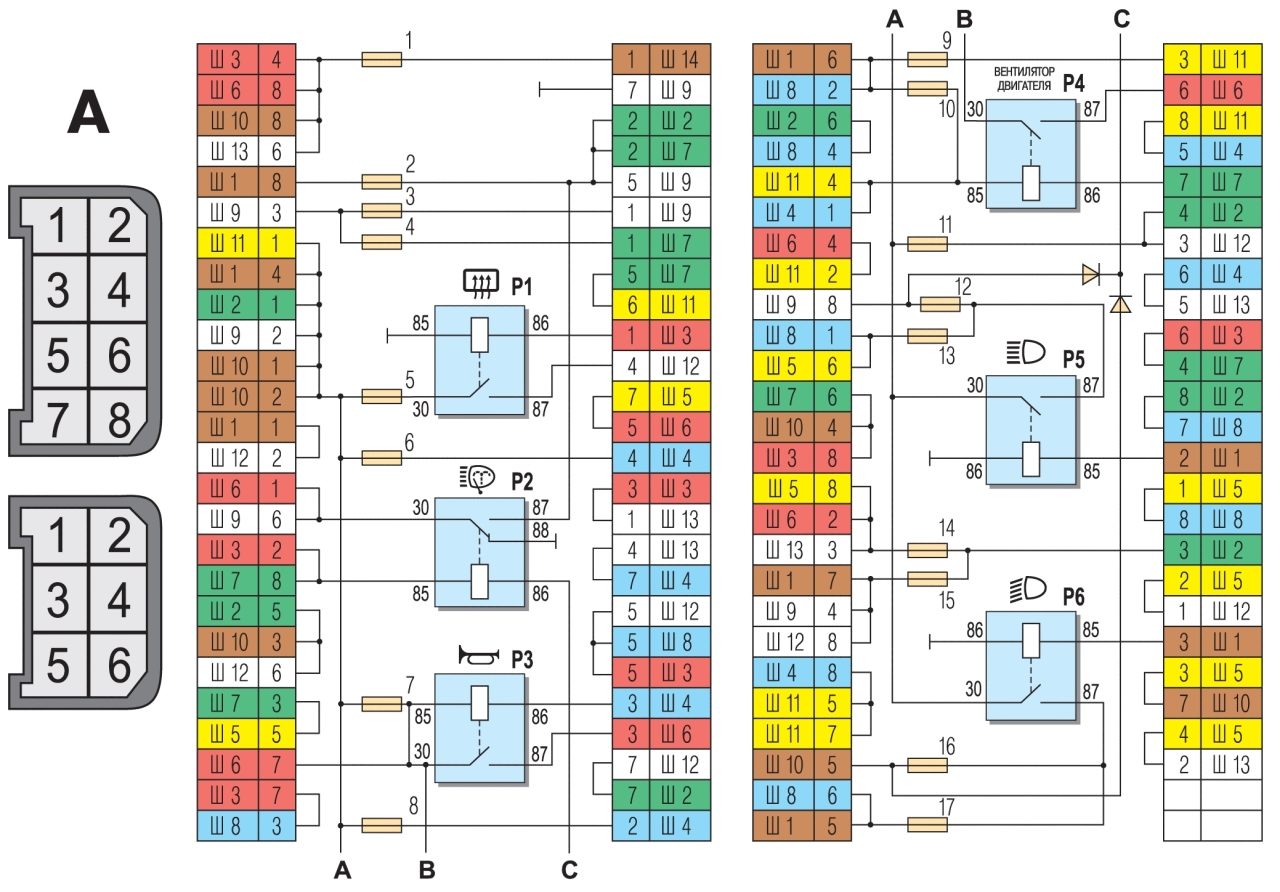

Рис. 8–3. Схема соединений монтажного блока: Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой "Ш" в обозначении штекера — номер колодки, а  внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

—1. Монтажный блок (крышка снята)

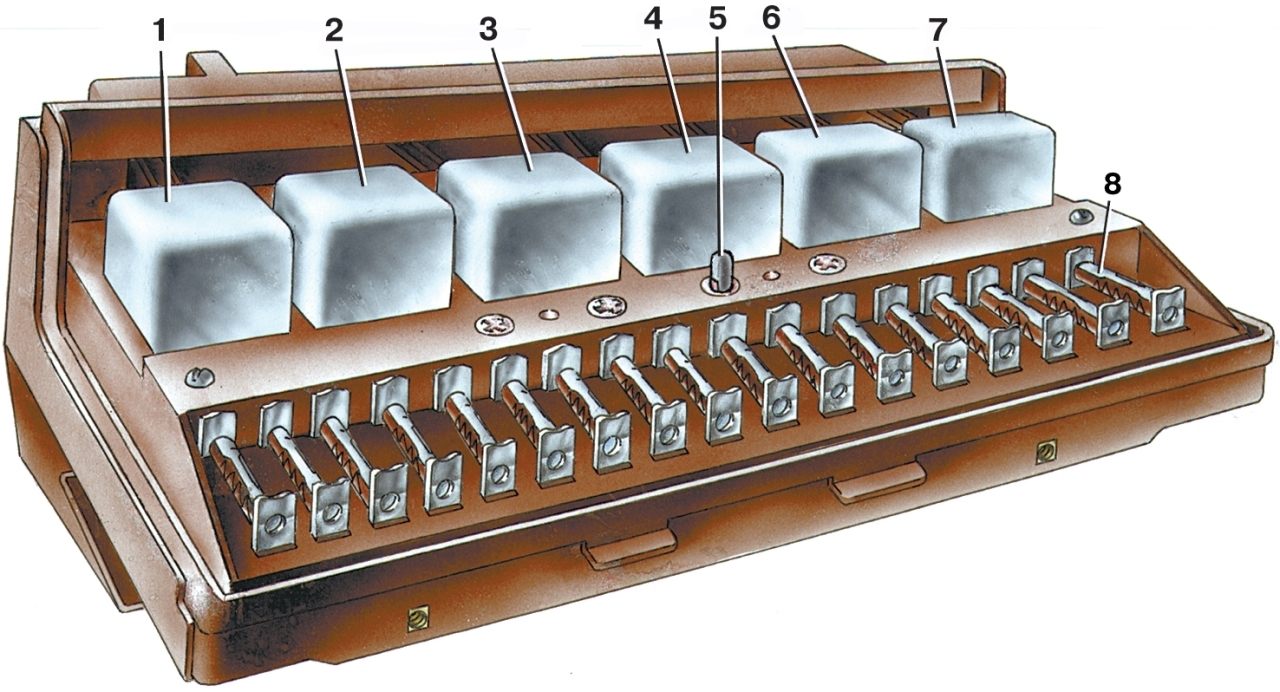

Рис. 8—1. Монтажный блок (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Монтажный блок. Все предохранители и вспомогательные реле установлены в отдельном монтажном блоке (рис. 8—1.), расположенном в моторном отсеке. Кроме того, через монтажный блок осуществляется соединение жгутов проводов моторного отсека со жгутом проводов панели приборов и с задним жгутом. Условные номера штекеров в соединительных колодках монтажного блока и схема внутренних соединений монтажного блока показаны на рис. 8–3.

ПРЕДУПРЕЖДЕНИЯ
При ремонтных работах во избежание коротких замыканий необходимо отсоединять провод от клеммы "минус" аккумуляторной батареи.
Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля, т.к. это может привести к перегреву проводов и к пожару.
При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода, т.к. это может привести к перегоранию токоведущих дорожек на печатных платах монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, т.к. это приводит к замыканию выводов реле и перегоранию токоведущих дорожек монтажного блока.

На автомобилях могут быть установлены монтажные блоки отечественного производства или изготовленные в Словении. Последние являются неразборными и ремонту не подлежат. В случае нарушения внутренних соединений они должны заменяться новыми.
Монтажные блоки отечественного производства можно разбирать и заменять у них блок печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.
