9.9.8. Замена панели рамы ветрового окна

Высверлите точки контактной сварки в соединениях рамы и коробки воздухопритока сверлом диаметром 6 мм.
В случае одновременной замены панели рамы ветрового окна и панели крыши сделайте отметки на сточных желобках с двух сторон стыков крыши с панелью рамы ветрового окна.

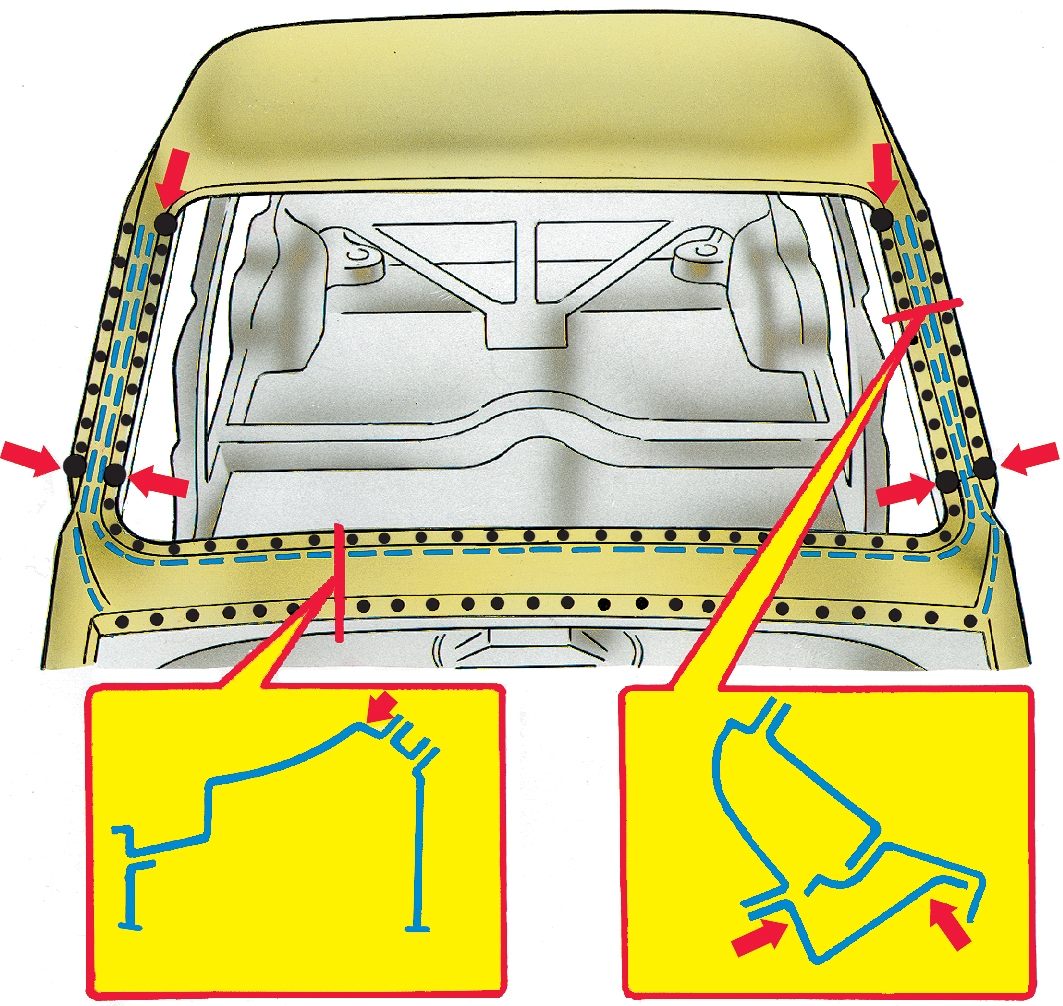

—42. Замена панели рамы ветрового окна. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах — места рубки
Рис. 9–42. Замена панели рамы ветрового окна. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагментах — места рубки

Отрубите зубилом панель рамы (на рис. 9–42 линии рубки показаны пунктиром) от стоек, сточных желобков и усилителей. Кусачками удалите оставшиеся полоски металла и отрихтуйте кромки.
Горелкой отожгите и зачистите краску на деталях вдоль прилегания рамы ветрового окна, а также с обеих сторон кромки панели рамы.
Установите новую панель рамы и закрепите захватами. При установке панели совместите метки на сточных желобках со стыками крыши. Газовой сваркой прихватите панель рамы в местах, показанных на рисунке.
Поставьте капот и проверьте посадку панели. Проверьте размеры проема ветрового окна и приварите панель газовой сваркой латунной проволокой Л 62, Л 68 оплавлением кромок длиной 10 мм через каждые 50 мм. Зачистите стыки на панели рамы шлифовальной машинкой.
Допускается частичная замена панели рамы ветрового окна при установленной панели крыши.
