11.10.4. Замена направляющих втулок клапанов

Примечание

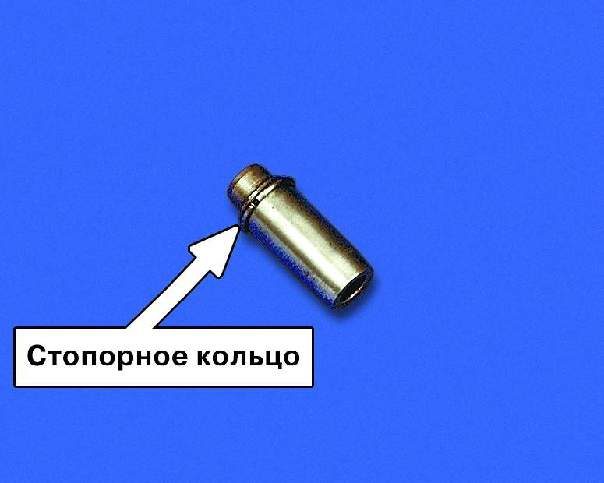

В качестве запасных частей поставляются втулки со стопорными кольцами. Втулки имеют увеличенный на 0,2 мм наружный диаметр и уменьшенный диаметр отверстия под клапан.

ПОРЯДОК ВЫПОЛНЕНИЯ

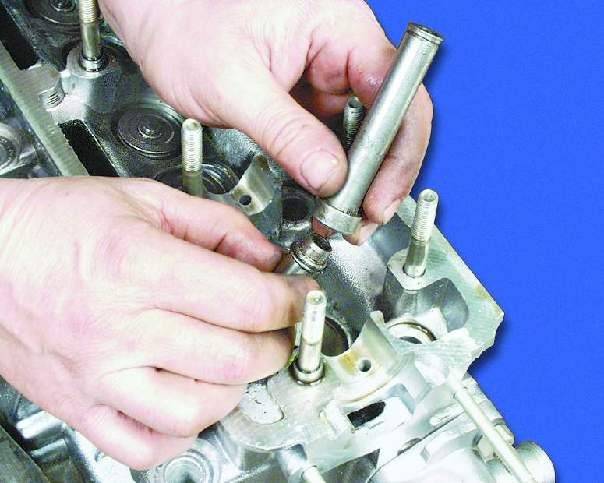

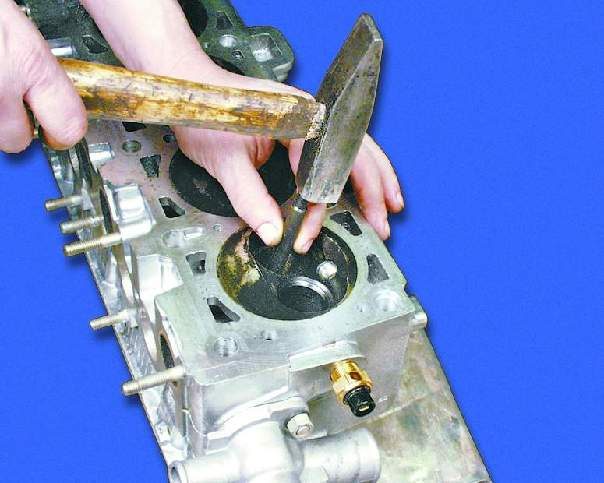

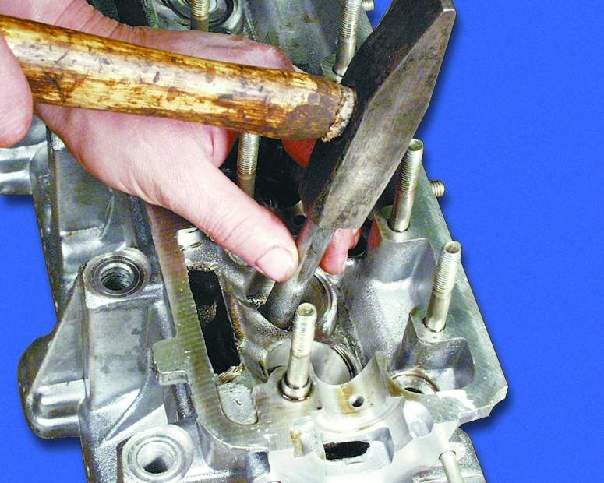

1. Выпрессуйте со стороны камеры сгорания дефектную втулку специальной оправкой.	2. Вставьте новую втулку в специальную оправку.	3. Запрессуйте втулку со стороны распределительного вала с помощью оправки до упора стопорного кольца в головку блока цилиндров.

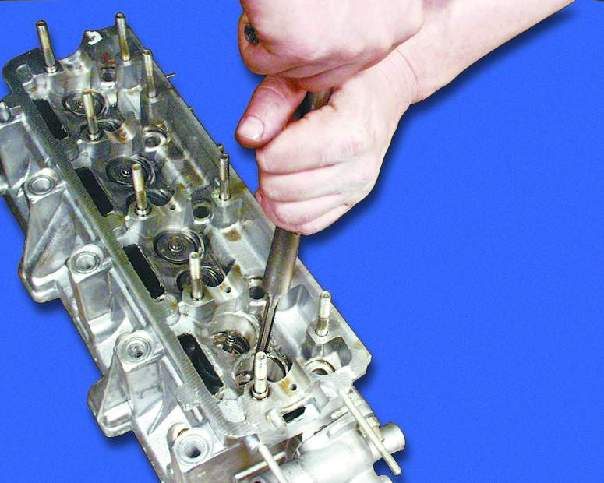

	4. Разверните отверстие во втулке с помощью развертки до 8,022-8,040 мм для впускных клапанов и до 8,029-8,047 мм для выпускных. После этого прошлифуйте седла клапанов, центрируя инструмент по отверстию во втулке.
