12.8. Первичный вал коробки передач

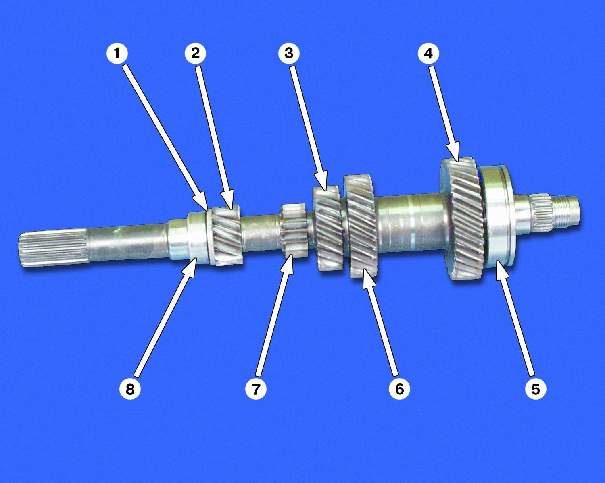

Первичный вал коробки передач:

1 - упорное кольцо
2 - шестерня 1-ой передачи
3 - шестерня 2-ой передачи
4 - шестерня 4-ой передачи
5 - задний подшипник первичного вала
6 - шестерня 3-ей передачи
7 - шестерня передачи заднего хода
8 - внутреннее кольцо переднего подшипника первичного вала

Первичный вал представляет собой блок ведущих шестерен, часть которых выполнена на вале, а вторая запрессована с большим натягом. Поэтому первичный вал представляет собой неразборную конструкцию и заменить на нем можно только подшипники.

Дефектовка первичного вала, его шестерен и подшипников аналогична дефектовке вторичного вала.


Предупреждение

При запрессовке заднего подшипника усилие прикладывайте только к внутреннему кольцу подшипника.


Замена подшипников первичного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

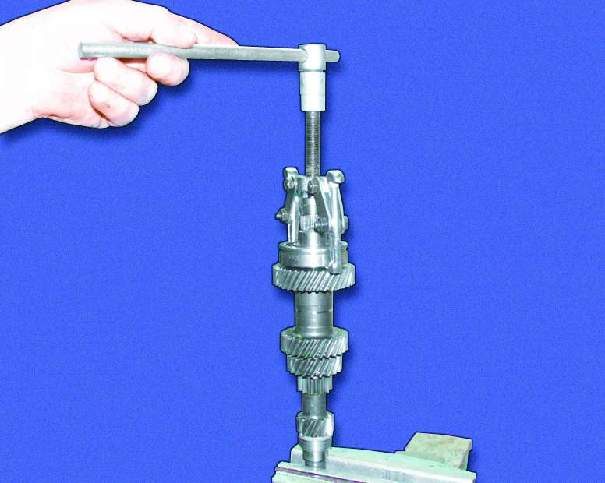

1. Зажмите вал в тиски с накладками из мягкого металла и спрессуйте с помощью съемника задний подшипник.

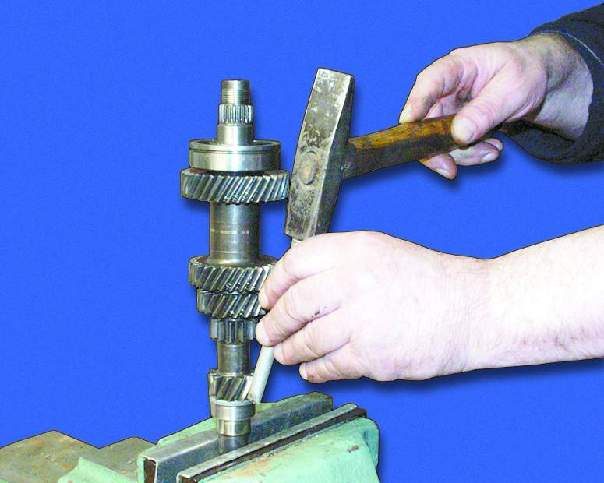

2. Переверните вал и спрессуйте внутреннее кольцо первичного подшипника.

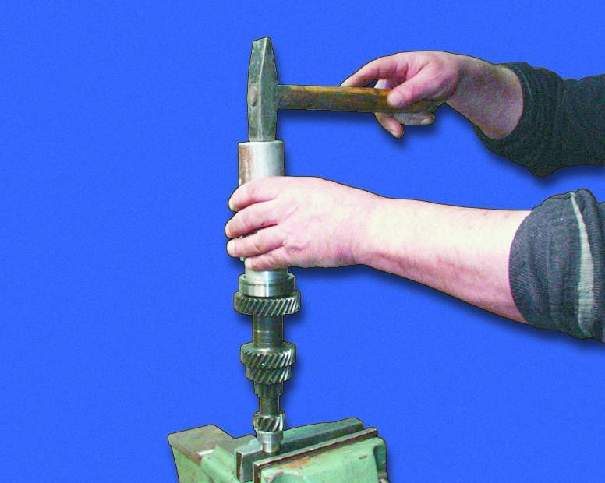

3. С помощью соответствующей оправки напрессуйте на вал задний подшипник до упора.

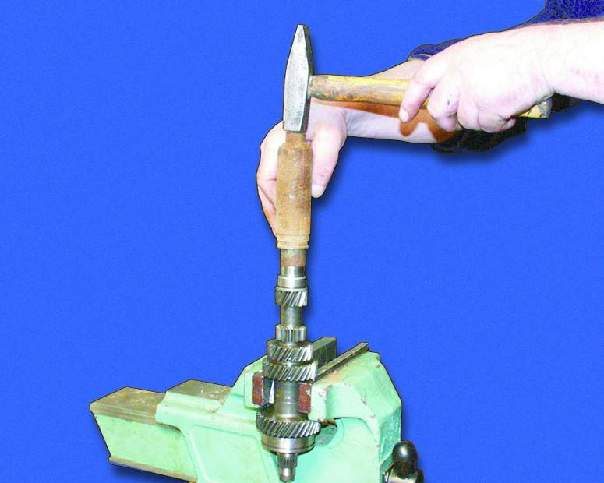

4. С помощью соответствующей оправки напрессуйте на вал до упора внутреннее кольцо переднего подшипника. Не забудьте предварительно установить упорное кольцо.
