1.2.4. Маршрутный компьютер

Маршрутный компьютер

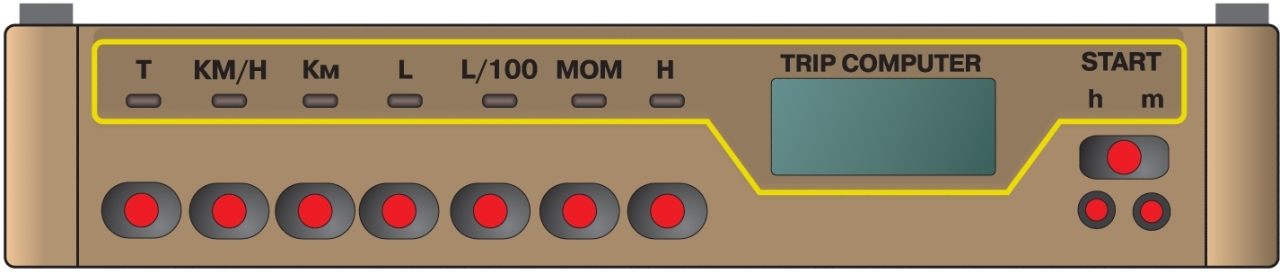

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:
– расхода топлива (текущего, среднего, суммарного);
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.
При нажатии на кнопку "START" в начале поездки устанавливаются в "нуль" значения всех параметров, за исключением "текущего расхода топлива" и "текущего времени". Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.
Текущее время (кнопка "Н") – индицируется в часах и минутах до значения 23 ч. 59 мин.
Установка нового значения часов производится нажатием на кнопки "h" – часы и "m" – минуты, расположенными под кнопкой "START". При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку "START" происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен
Текущий расход топлива (кнопка "МОМ.") – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.
Средний расход топлива за поездку (кнопка "L/ 100") – индицируется в л/100 км с момента нажатия на кнопку "START".
Суммарный расход топлива (кнопка "L") – индицируется в литрах с момента нажатия на кнопку "START" до значения 624,9 л.
Пройденный путь (кнопка "КМ") – индицируется в километрах с момента нажатия на кнопку "START" до значения 999,9 км.
Средняя скорость движения (кнопка "КМ/Н") – индицируется в км/ч с момента нажатия на кнопку "START", не включая остановки и стоянки с выключенным зажиганием.
Время в пути (кнопка "Т") – индицируется в часах и минутах с момента нажатия на кнопку "START" до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.
