2.8.1. Особенности устройства

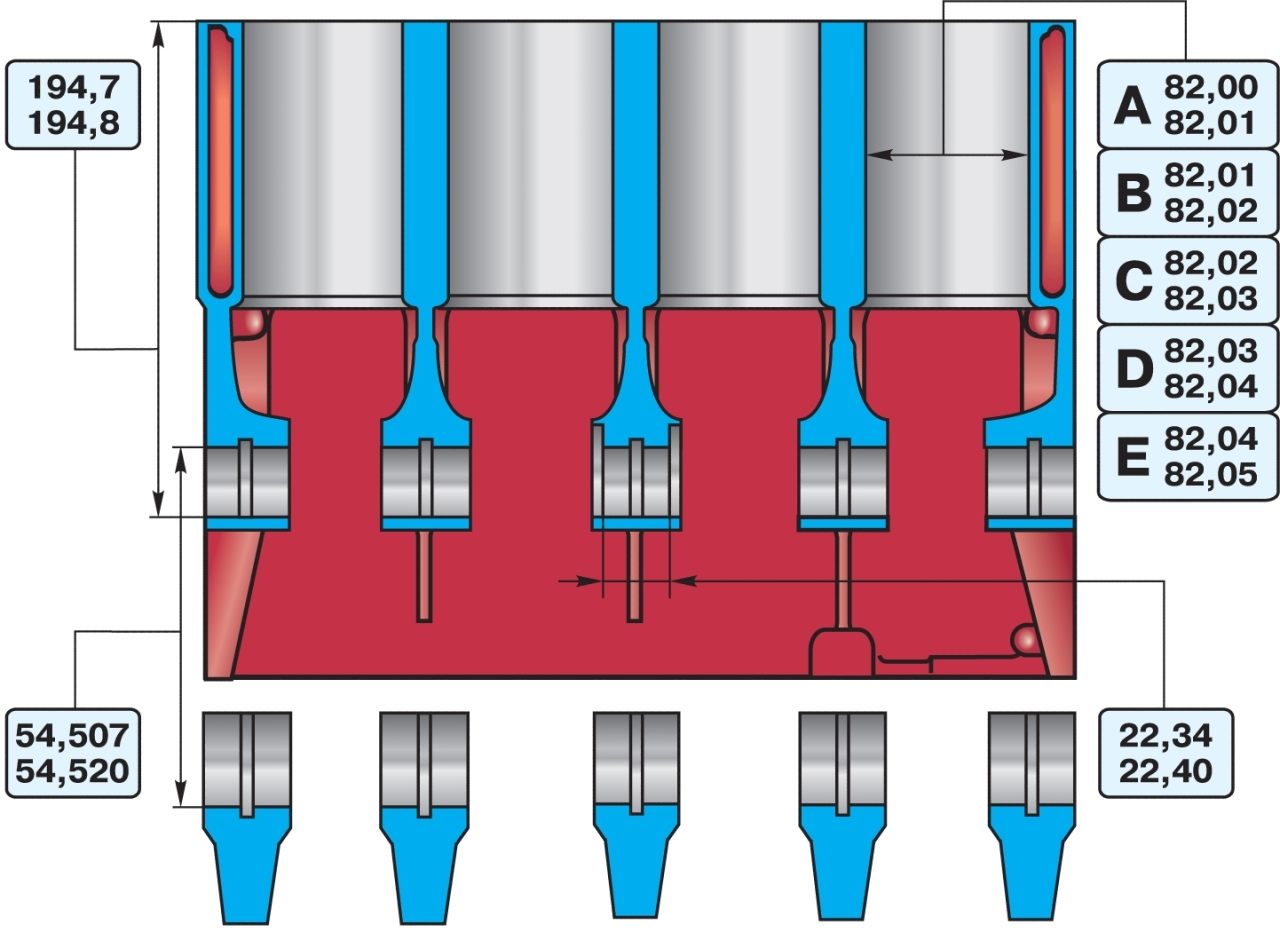

Рис. 2.27. Основные размеры блока цилиндров (мм)

Основные размеры блока цилиндров даны на рис. 2.27.

Рис. 2.28. Маркировка размерного класса цилиндров на блоке

Диаметры цилиндров разбиты на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D, Е. Класс цилиндра клеймится на нижней плоскости блока цилиндров (рис. 2.28).

Предусмотрена возможность расточки цилиндров под ремонтные поршни, увеличенные по диаметру на 0,4 и 0,8 мм.

Рис. 2.18. Метки на крышках коренных подшипников. Счет крышек ведется от стороны привода распределительного вала

Крышки коренных подшипников обрабатываются в сборе с блоком цилиндров. Поэтому они невзаимозаменяемы и для различия имеют риски на наружной поверхности (см. рис. 2.18).
