6.7.2. Разборка и сборка

Разборка

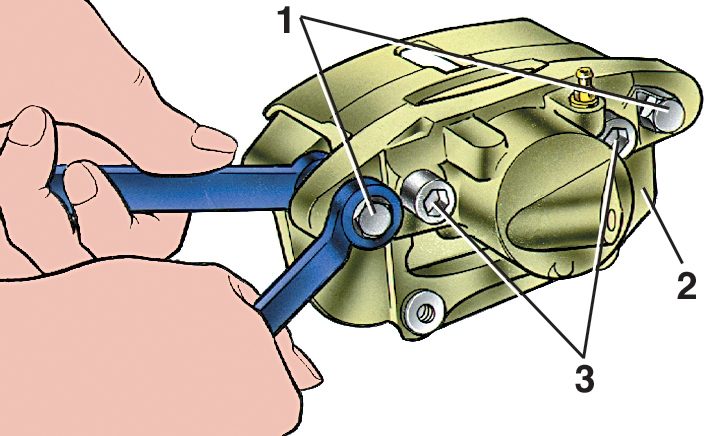

Отворачивание болта крепления цилиндра
Рис. 6.20. Отворачивание болта крепления цилиндра: 1 – болты крепления цилиндра; 2 – цилиндр; 3 – болты, стягивающие цилиндр с суппортом

(

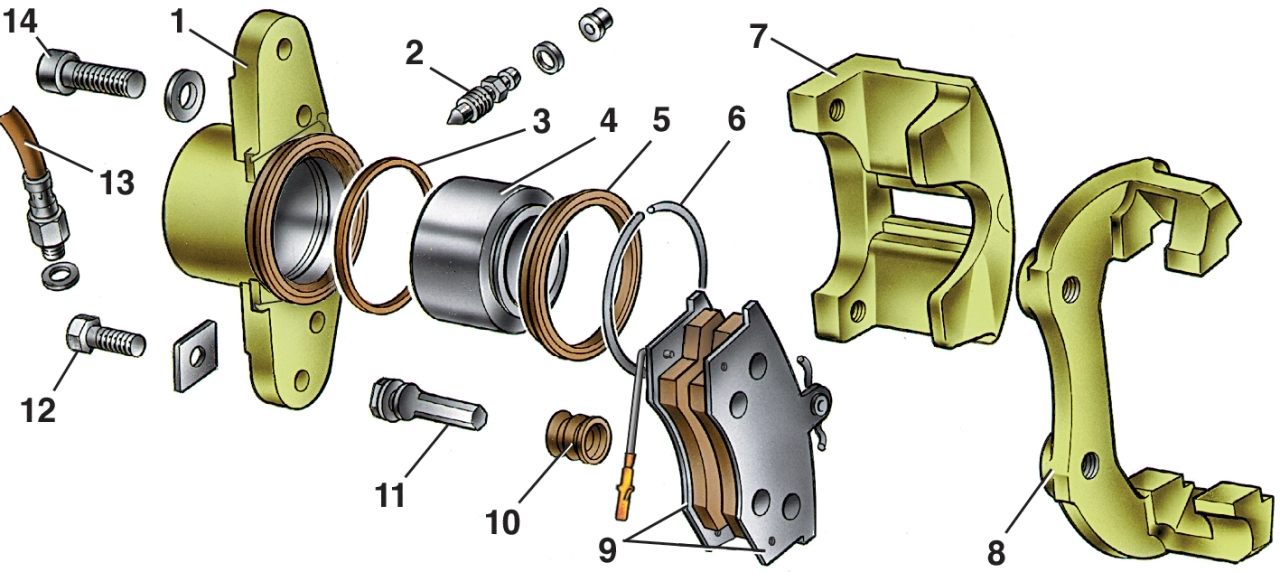

Детали тормозного механизма переднего колеса
Рис. 6.21. Детали тормозного механизма переднего колеса: 1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 – направляющая колодок; 9 – тормозные колодки; 10 – защитный чехол; 11 – направляющий палец; 12 – болт крепления направляющего пальца; 13 – тормозной шланг; 14 – болт крепления цилиндра к суппорту

Отсоедините шланг от колесного цилиндра 2 рис. 6.20). Расконтрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6.21) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Выталкивание поршня из цилиндра

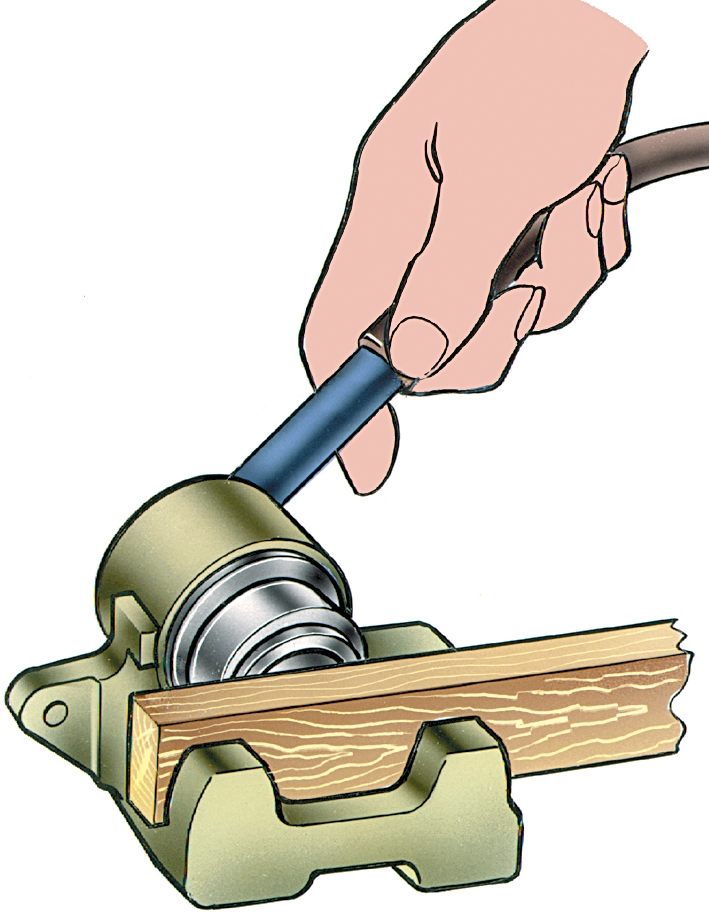

Рис. 6.22. Выталкивание поршня из цилиндра

Снимите стопорное кольцо 6 (см. рис. 6.21) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6.22).
Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.
Сборкa
Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6.21) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку или смазку Дитор, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, после чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.
