10.12.2. Снятие и установка электродвигателя вентилятора системы охлаждения двигателя

Вам потребуются: ключ «на 10», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снятие и установка электродвигателя вентилятора системы охлаждения двигателя

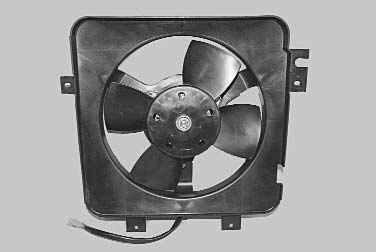

2. Снимите электровентилятор с кожухом (см. «Снятие и установка электровентилятора радиатора с кожухом»).

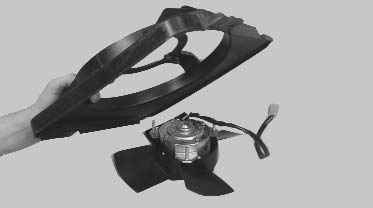

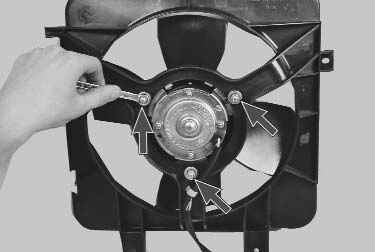

3. Отверните три гайки крепления электродвигателя вентилятора к кожуху…	4. …и снимите кожух с электродвигателя.

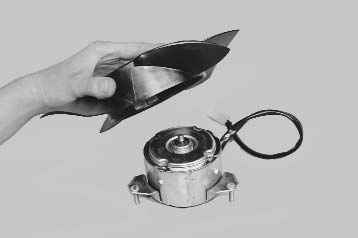

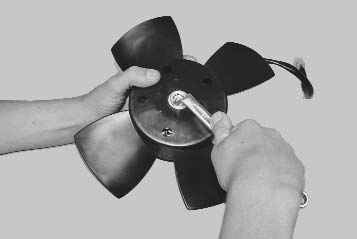

5. Отверните гайку крепления крыльчатки к электродвигателю…	6. …и снимите крыльчатку с вала электродвигателя.

Примечание

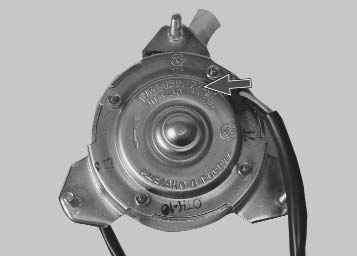

Так выглядит снятый с автомобиля электродвигатель вентилятора. Обратите внимание на маркировку, отштампованную на корпусе электродвигателя, чтобы при замене приобрести электродвигатель такой же конструкции.

7. Установите электродвигатель вентилятора в порядке, обратном снятию.
