10.8.1. Снятие и установка катушек зажигания

Вам потребуется торцовая головка «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух с двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
Снятие и установка катушек зажигания
Снятие и установка катушек зажигания

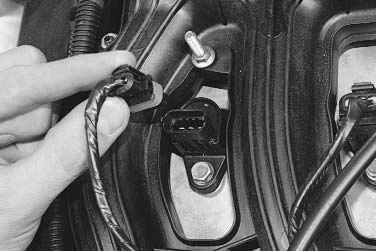

3. Отожмите пластиковый фиксатор...
4. ...и отсоедините от вывода катушки колодку жгута проводов.
Снятие и установка катушек зажигания
Снятие и установка катушек зажигания

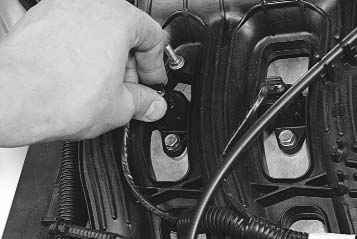

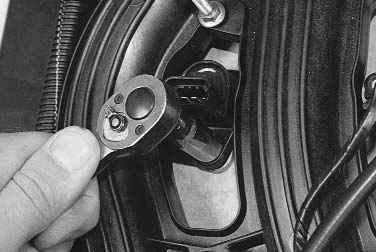

5. Выверните болт крепления катушки зажигания к крышке головки блока...

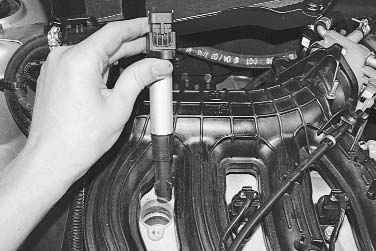

6. ...и извлеките катушку из свечного колодца.

Примечания
Снятие и установка катушек зажигания

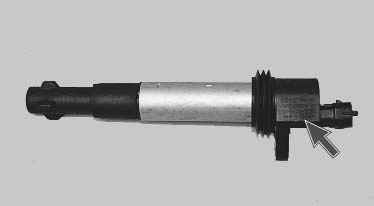

Так выглядит снятая с автомобиля катушка зажигания.
Снятие и установка катушек зажигания

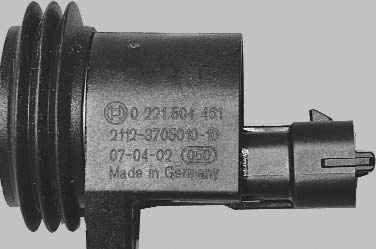

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную катушку.
Катушки зажигания взаимозаменяемы и могут быть установлены в любой последовательности.

7. Установите катушку зажигания в порядке, обратном снятию.
